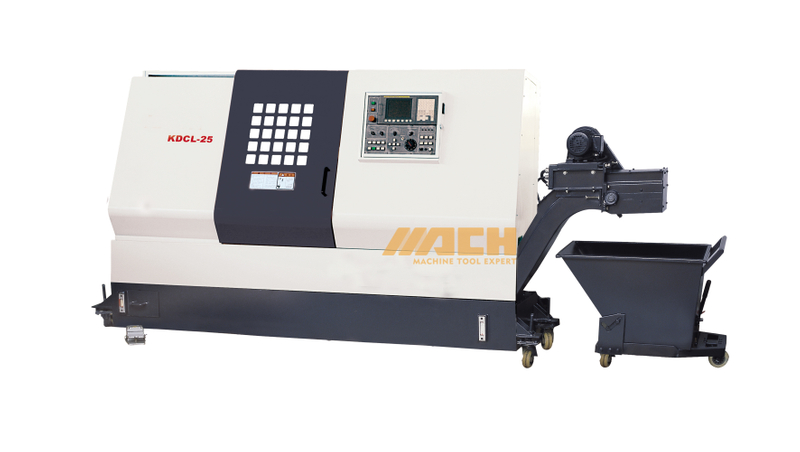

Modelo de máquina de torno de CNC: KDCL-25
| Cantidad: | |
|---|---|
2. El huso es compatible con los rodamientos de la serie NSK.
3. Se suministra un dispositivo automático de lubricación oportuna para la máquina.
4. Tiene una protección interna de acero inoxidable y una protección exterior totalmente sellada.
5. Control y piezas de diferencias se pueden combinar de acuerdo con los requisitos de los clientes
| ELEMENTOS | KDCL-25 |
| Max. balancearse sobre la cama | Φ500 mm |
| Max. Corte de diámetro. Para piezas de disco | Φ420 mm |
| Max. Corte de diámetro. Para piezas del eje | Φ250 mm |
| Max. Viajes cruzados (x) | 220 mm |
| Max. Viajes longitudinales (z) | 550 mm |
| Max. Legth de pieza de trabajo | 500 mm |
| Alimento rápido para el eje x | 12m/min |
| Alimento rápido para el eje z | 20m/min |
| Max. velocidad del huso | 4000 rpm |
| Diámetro del huso a través del agujero | Φ65 mm |
| Nariz de huso | A2-6 |
| Taper Bore de huso | Metricφ80 mm 1:20 |
| Mínimo índice del eje C | 0.001 ° |
| Fuck hidráulico | 8 ' |
| Número de herramientas | 12 hidráulico |
| SEVO Motor Power para herramientas alimentadas | 2.2/3.7kw |
| Max. Velocidad de la herramienta eléctrica | |
| Afuera de diámetro. De la herramienta de corte Shand | 25x25 mm |
| Dia interna. De la herramienta de corte Shank | Φ40 mm |
| Dia del manguito de la cola. | Φ80 mm |
| Viajes de manga de astro | 100 mm |
| Agujero cónico de la pluma de contraalm | Mtno.4 |
| Mínimo Aporte | 0.001 mm |
| Estructura de cama | 45 ° Camino inclinado integrado con soporte |
| Capacidad para el refrigerante | 120L |
| Potencia del motor principal | 15/11 KW |
| Modelo de compensación de herramientas | Desgaste/geométrico |
| Dimensiones generales （L × W × H） | 3712 × 1660 × 1850 |
| Peso neto | 4500 kg |
1 CHUCK DE 3 JAW (montado en torno) φ160 mm
2 Base de herramientas círculo (montada en torno)
3 Post Curaña Gib (montado en torno)
4 Base de herramienta cuadrada Post (montada en torno)
5 Caja de herramientas
