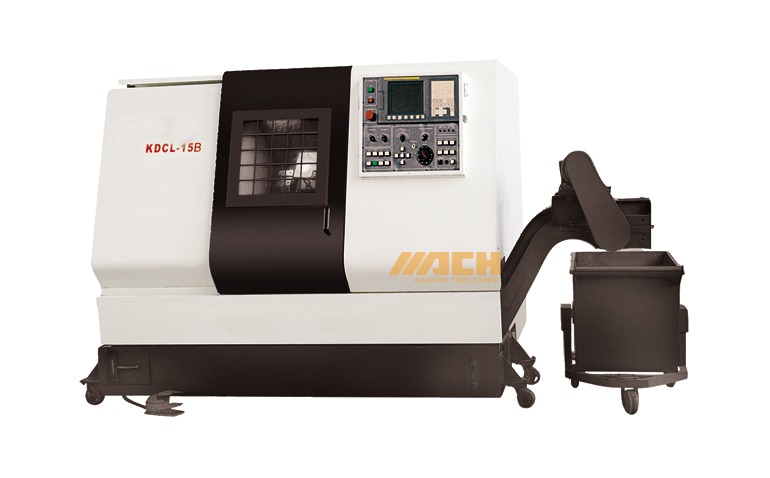

Modelo de máquina de torno de CNC: KDCL-15B
| Cantidad: | |
|---|---|
2. El huso es compatible con los rodamientos de la serie NSK.
3. Se suministra un dispositivo automático de lubricación oportuna para la máquina.
4. Tiene una protección interna de acero inoxidable y una protección exterior totalmente sellada.
5. Control de differrentes y piezas se pueden combinar de acuerdo con los requisitos de los clientes.
| ELEMENTOS | KDCL-15B |
| Max. balancearse sobre la cama | 360 mm |
| Max. Corte de diámetro. Para piezas de disco | 250 mm |
| Max. Corte de diámetro. Para piezas del eje | 150 mm |
| Longitud máxima girada para piezas del eje | 300 mm |
| Max. Viajes cruzados (x) | 150 mm |
| Max. Viajes longitudinales (z) | 320 mm |
| Orificio del huso | 38 mm |
| Nariz de huso | A2-5 |
| Taper Bore de huso | Mtno.5 |
| Velocidad del huso | 4000R/min |
| Chuck Dia. | 6 ″ |
| Alimento rápido para el eje x | 10m/min |
| Alimento rápido para axisz | 16m/min |
| Número de publicación de herramientas | 8 |
| Afuera de diámetro. Vango de herramientas de corte | 25 × 25 mm |
| Max. Dia interna. Vango de herramientas de corte | 25 mm |
| Guiide Ways X y Z | Riel de bola lineal de precisión |
| Servo Mator para el eje x | 8 nm |
| Servo Mator para el eje Z | 12 nm |
| Dia del manguito de la cola. | 80 mm |
| Viajes de manga de astro | 90 mm |
| Tipo de centro de la pala | Mtno.4 |
| Tipo de motor del huso | Frecuencia variable |
| Potencia del motor del husillo | 5.5kw |
| Estructura de cama | 45 ° Camino inclinado |
| Mínimo Aporte | 0.001 mm |
| Repetibilidad | ± 0.003 mm |
| Capacidad para el refrigerante | 100L |
| Aspereza de la superficie | ≤Ra0.8 μm (no ferroso) |
| ≤RA1.6 μm (parte de acero) | |
| Dimensiones generales （L × W × H） | 2700 × 1460 × 1680 mm |
| Peso neto | 3000 kg |
Caja de herramientas base de de 3
la herramienta de la base
de la herramienta de
herramienta
mando de chuck círculo
