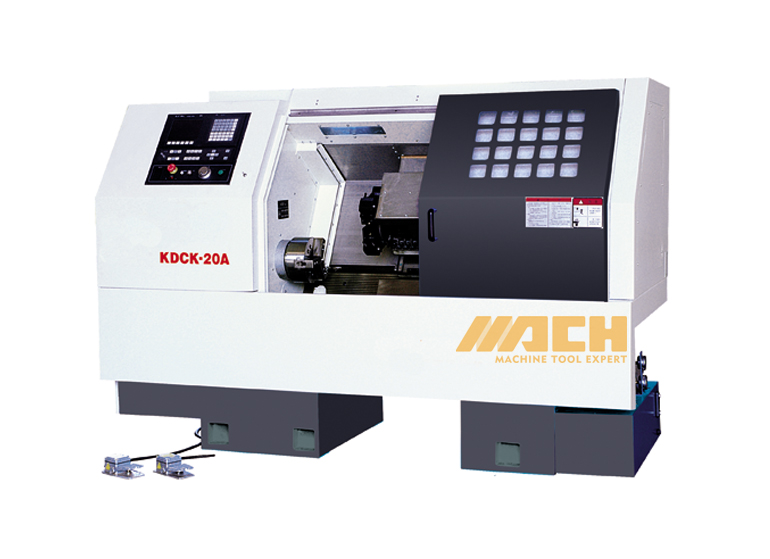

Modelo de máquina de torno de CNC: KDCK-20A/KDCK-20B
| Cantidad: | |
|---|---|
2. Diámetro del agujero del huso: 63 mm
3. Máx. Longitud girada: 350 mm
| ARTÍCULO | KDCK-20A | KDCK-20B |
| Max. balancearse sobre la cama | 410 mm | 410 mm |
| Max. Corte de diámetro. para piezas de disco | 360 mm | 360 mm |
| Max. Corte de diámetro. para piezas del eje | 200 mm | 200 mm |
| Max. Viajes cruzados (x) | 180 mm | 180 mm |
| Max. Ravel longitudinal (z) | 420 mm | 420 mm |
| Orificio del huso | 63 mm | 56 mm |
| Nariz de huso | A2-5 | A2-5 |
| Chuck Dia. | 8 ″ | 6 ″ |
| Velocidad del huso | 3000 R/min （Ambos Chuck: 200） | 6000 r/min |
| 4000 R/min （Ambos Chuck: 160） | ||
| Alimento rápido para el eje x | 9 m/min | 9 m/min |
| Alimento rápido para el eje z | 15 m/min | 15 m/min |
| Número de publicación de herramientas | 8 | 8 |
| Afuera de diámetro. Vango de herramientas de corte | 20 × 20 mm | 25 × 25 mm |
| Max. Dia interna. Vango de herramientas de corte | 25 mm | 32 mm |
| Maneras de guía X y Z | Riel de bola lineal de precisión | Riel de bola lineal de precisión |
| Servo Motor para el eje x | 7 nm | 7 nm |
| Servo Motor para el eje Z | 7 nm | 7 nm |
| Dia del manguito de la cola. | 63 mm | 63 mm |
| Viajes de manga de astro | 100 mm | 100 mm |
| Agujero cónico de la pluma de contraalm | Mtno.4 | Mtno.4 |
| Tipo de motor del huso | 变频 | Servo |
| Potencia del motor del husillo | 5.5kw | 5.5kW/7.5 kW |
| Estructura de cama | Cama inclinada de 60 ° | Cama inclinada de 60 ° |
| Max. Aporte | 0.001 mm | 0.001 mm |
| Repetibilidad | 0.005/0.006 mm | 0.005/0.006 mm |
| Capacidad para el refrigerante | 100L | 100L |
| Aspereza de la superficie | ≤Ra0.8 μm (no ferroso) | ≤Ra0.8 μm (no ferroso) |
| ≤RA1.6 μm (parte de acero) | ≤RA1.6 μm (parte de acero) | |
| Dimensiones generales (L × W × H) | 2435 × 1270 × 1660 mm | 2435 × 1270 × 1660 mm |
| Peso neto | 2700㎏ | 2700㎏ |
