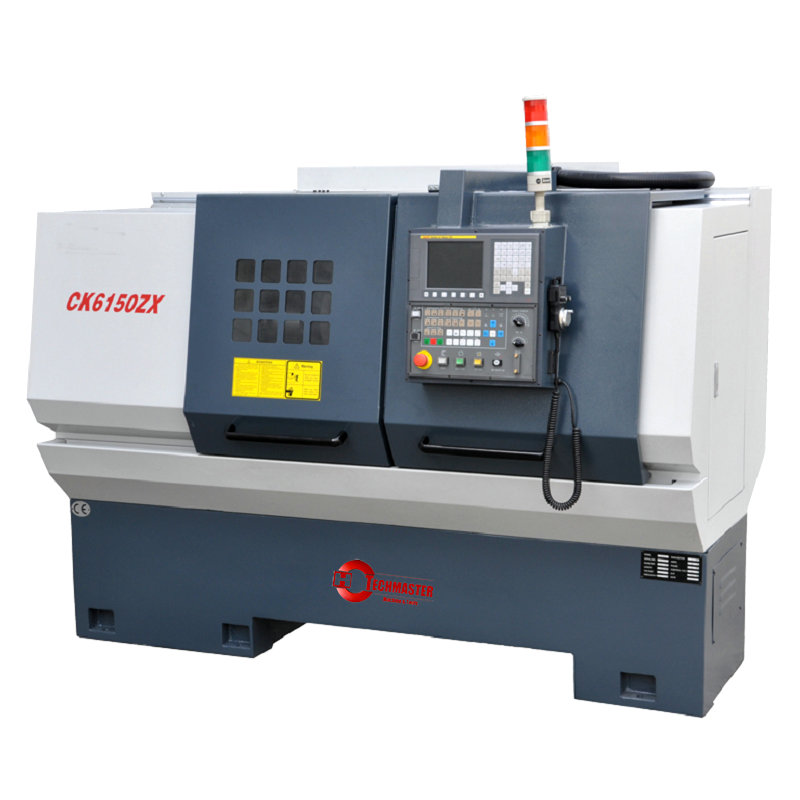

Modelo de máquina de torno CNC: CK6140ZX - CK6150ZX
| Cantidad: | |
|---|---|
Características del producto:
Los alimentos longitudinales y cruzados se efectúan mediante tornillos de plomo de pelota. Impulsado por servomotores.
Se pueden seleccionar las herramientas verticales u horizontales de 4 estaciones o herramientas de 6 estaciones o herramientas de pandillas. La publicación se encuentra en engranajes de contrito de precisión con una alta precisión de posicionamiento repetido.
Tanto Chuck como TailStock se suministran de tipo hidráulico o manual.
La superficie de las camas de cama es una frecuencia supersónica endurecida y de precisión con una larga vida útil.
El tamaño del orificio del huso es de Ø 80 mm. El sistema de husillo es alto en la rigidez y precisión.
PRESUPUESTO:
ELEMENTOS | Ck6140zx | Ck6146zx | Ck6150zx |
De la cama | Ø400 mm | Ø460 mm | Ø500 mm |
Sobre el transporte | Ø210/Ø165 mm (herramientas de pandillas) | Ø240/Ø205 mm (herramientas de pandillas) | Ø280/Ø245 mm (herramientas de pandillas) |
Longitud máxima girada | 750/1000/1500 mm | ||
Max. longitud de giro | 600/850/1350 mm | ||
Nariz de huso | D8 | ||
Orificio del huso | Ø80 mm | ||
Diámetro del orificio del cono y cono del orificio del huso | Mt.No7 | ||
Pasos de velocidad del huso (manual) | Variable | ||
Rango de velocidad del huso | 100 ~ 2000r/min | ||
Alimento rápido para el eje z | 10m/min | ||
Alimento rápido para el eje x | 8 m/min | ||
Max. Viaje del eje z | 710/960/1460 mm | ||
Max. Viaje del eje x | 250/330 mm (herramientas de pandillas) | ||
Mínimo aporte | 0.001 mm | ||
Estaciones de publicación de herramientas | Herramientas de 4 vías o de 6 vías o pandillas | ||
Sección transversal de herramientas | 25 × 25 mm | ||
Diámetro exterior | Ø75 mm | ||
Conpero | Mt.No.4 | Mt.No.5 | |
Max. Atravesar | 130 mm | ||
Potencia del motor principal | 5.5kW (7.5kW adicional) | ||
Potencia de bomba de enfriamiento | 75W | ||
Dimensiones generales (L × W × H) | 2060/2310/2790 × 1180 × 1500 mm | ||
Peso neto | 2100,2250,2800 kg | ||
