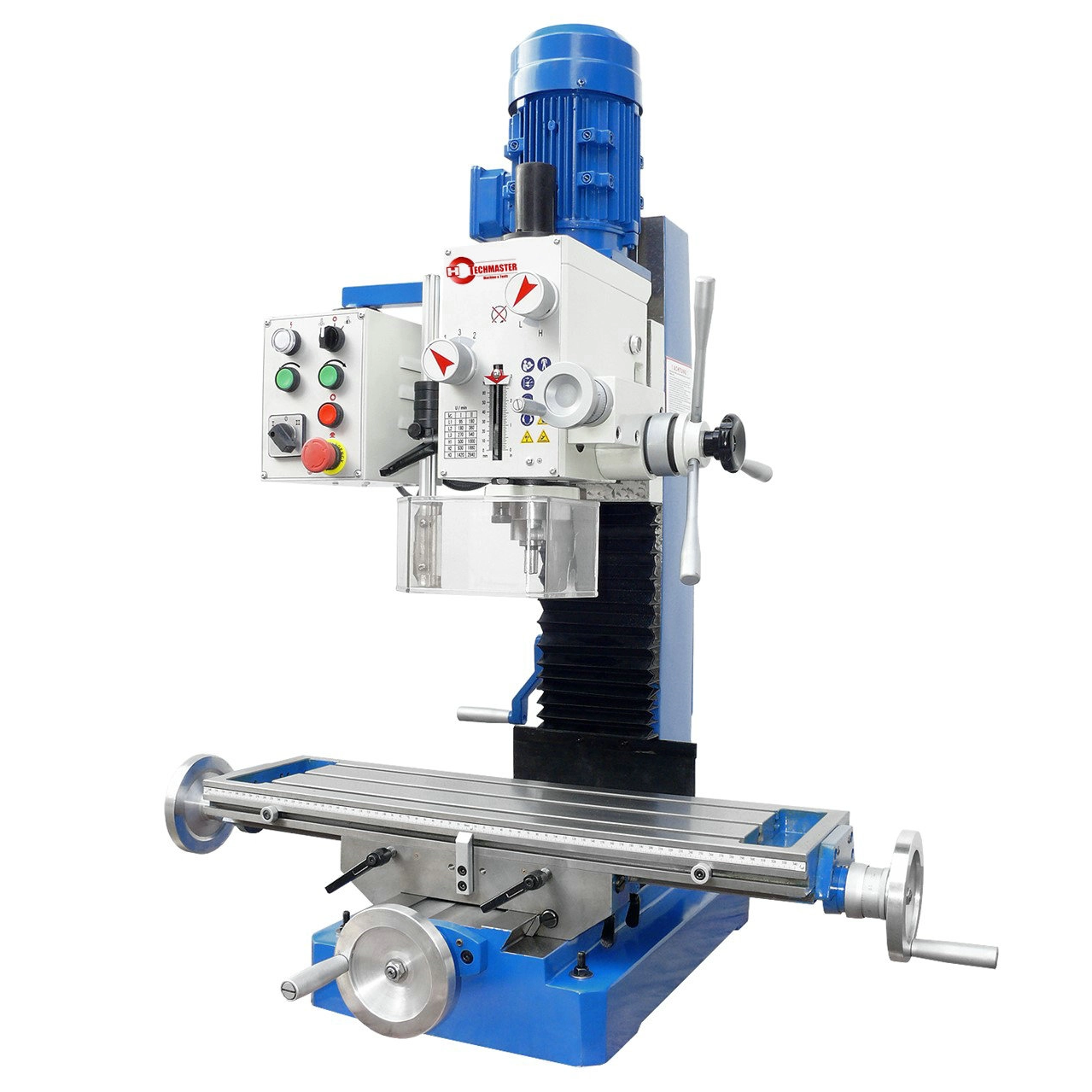

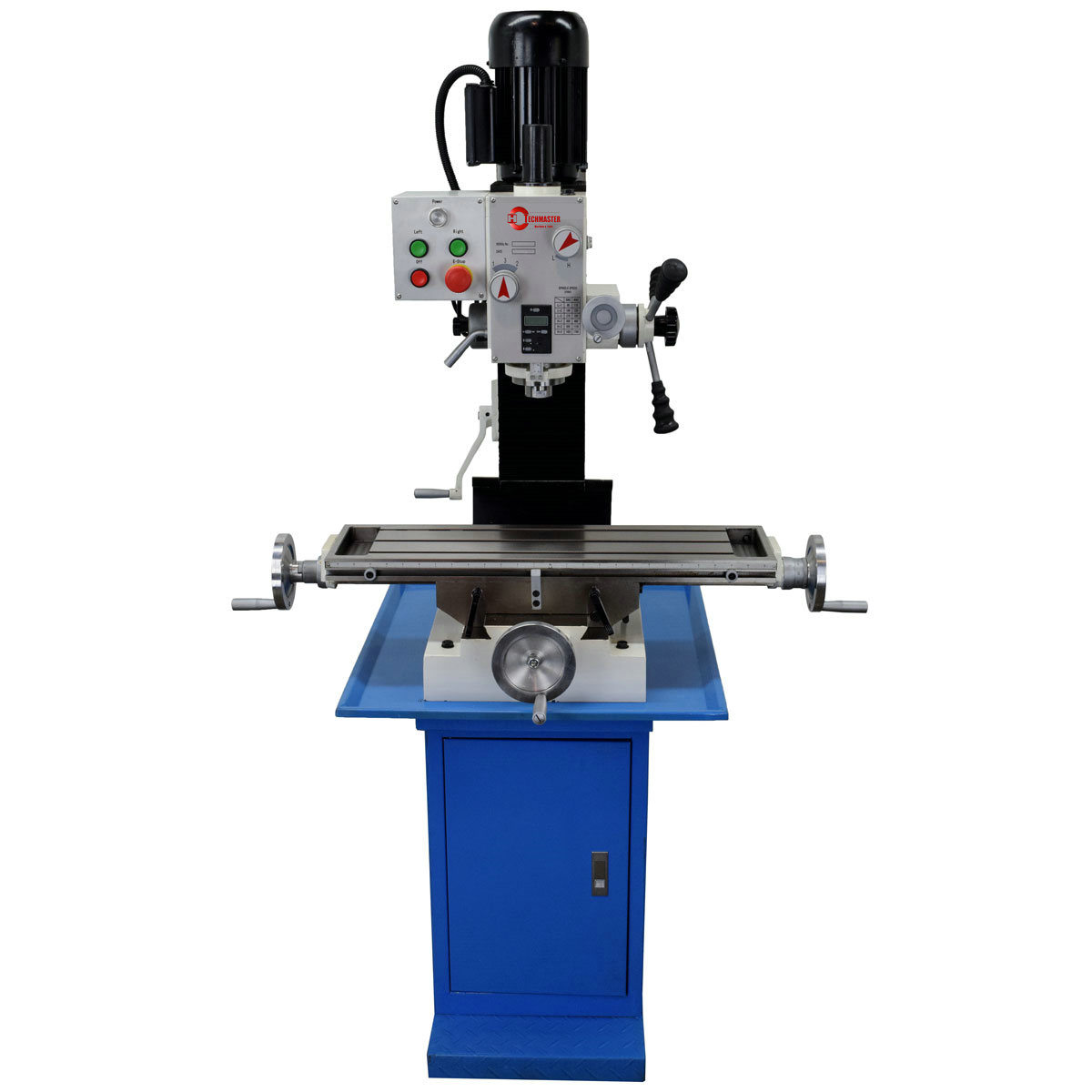

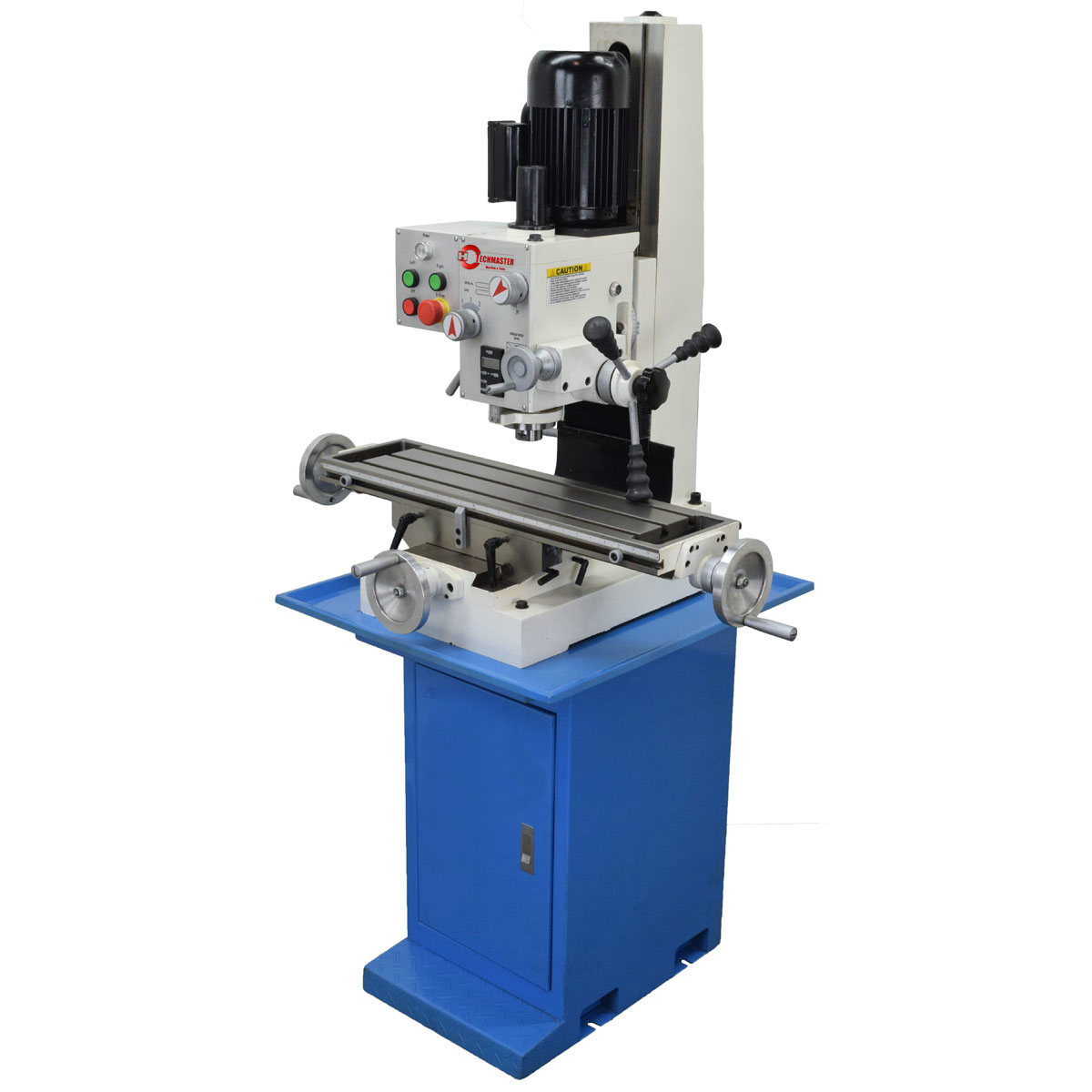

Una construcción sólida, una alimentación de huso en serie, una indicación de trazo de huso digital y un rendimiento extraordinario. Este modelo es popular en los fabricantes de modelos, artesanos y talleres de reparación.
El interruptor selector de engranajes permite un cambio de velocidad fácil y rápido
Equipado en serie con 3 alimentos ajustables
Múltiples posibilidades de aplicación, como perforación, fresado y corte de rosca.
Mesa cruzada grande, superficie procesada con precisión
Gibs ajustables en la mesa
Engranajes pulidos, en baño de aceite, para correr suavemente
Los rodamientos de rodillos cónicos garantizan una alta concentricidad
La rotación derecha e izquierda permite cortar roscas

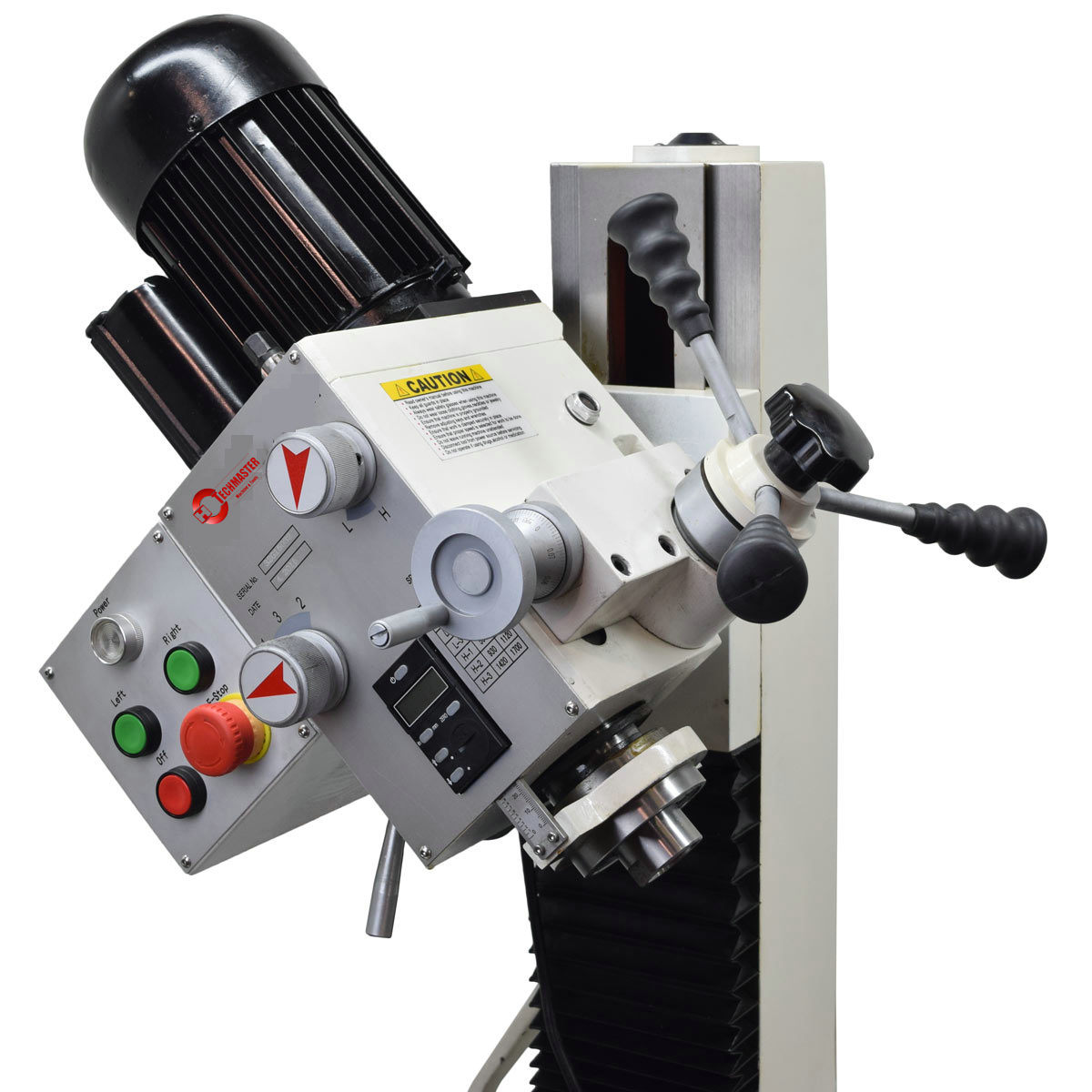

Cabezal de engranaje 180 ° inclinable, 360 ° rotatable y ajustable en altura
Potente motor de 2 pasos, rango de velocidad 75 - 3200 rpm
Manejo para el ajuste del huso, rueda a mano para alimento fino
Todos los engranajes de acero endurecido y molido en la cabeza, para
una capacidad de corte mucho más pesada, particularmente en comparación con los modelos equipados con engranajes de plástico.
Tamaño compacto para talleres de trabajo más pequeños, pero tiene más peso y potencia para
eliminar el material cuando sea necesario
Graduaciones de tabla en .001 ″ en X e Y con un
tornillo de plomo de lanzamiento de pitch real, conduce a una operación más fácil cuando las tolerancias son importantes
La columna principal está unida a la base con 4 pernos desde la parte superior, con
una superficie de montaje muy amplia para mucha más rigidez sobre otros
modelos en este rango de tamaño
Garantía de 3 años, para mayor tranquilidad
Características principales:
• máquina compacta, precisa y económica. Ideal para aquellos que buscan una
máquina compacta para un taller de trabajo más pequeño, pero necesitan la capacidad de tomar cortes más pesados
en comparación con otras máquinas en este rango de tamaño
• El huso es compatible con los rodamientos de rodillos cónicos de alta precisión
• La cabeza de la fábrica puede estar inclinada ± 90 ° (la cabeza izquierda y derecha)
• La alimentación manual de la multa
es estándar de la
diátula ajustable
. Acabado cromado satinado, graduado en .001 ″
• Quill DRO es estándar, precisión de la pantalla 0.0005 ', seleccionable desde
mm/pulgada
• Spinstle generoso de 18-1/4 ″ a la mesa máxima para un trabajo más alto
• 8-1/2 ″ Y Axis Viajes, más que otras máquinas de esta clase en esta clase
Notas de accesorios opcionales:

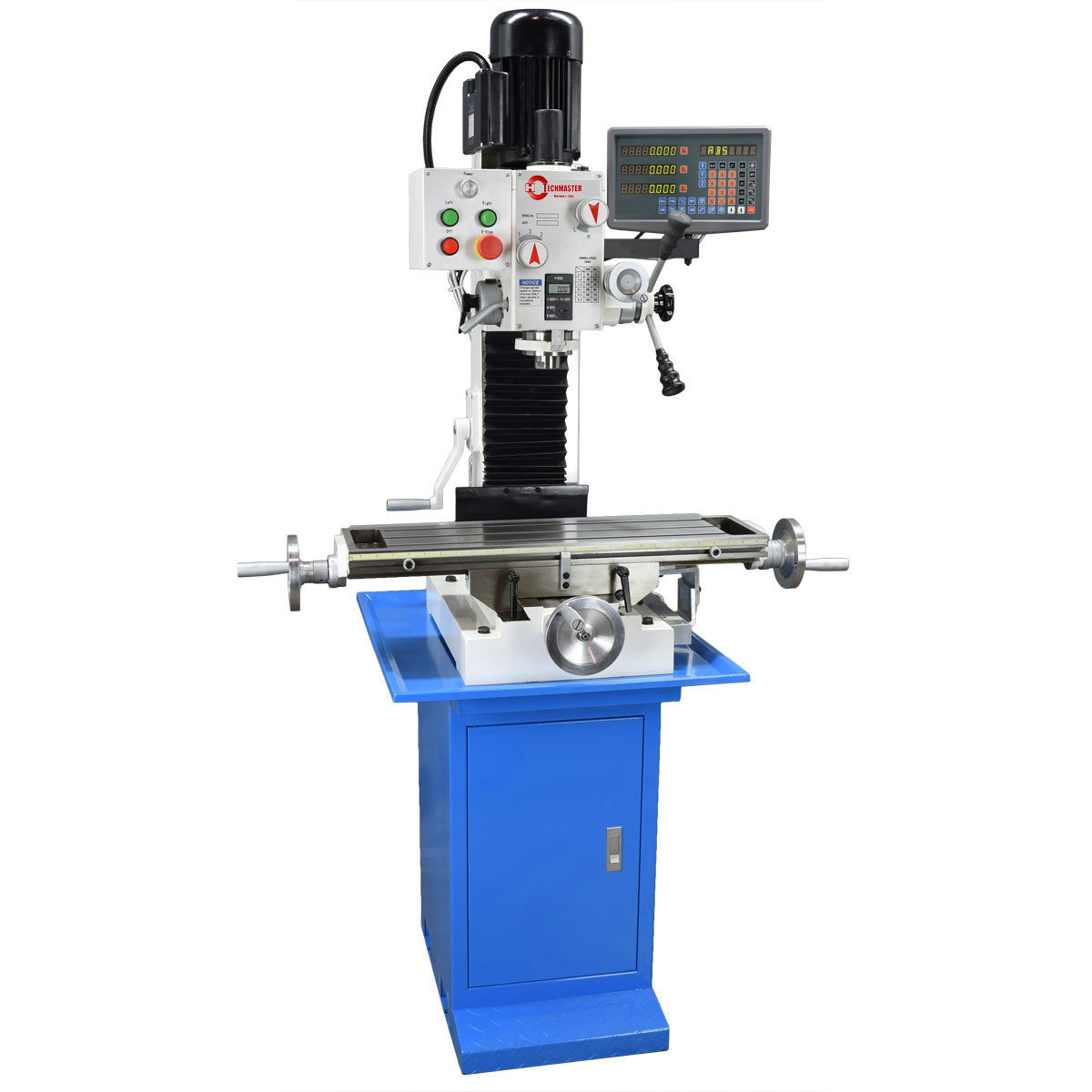

3 ejes DRO instalado Nota: Si se agrega un DRO de 3 eje a la máquina, el tercer eje del DRO lee la cabeza hacia arriba y hacia abajo, no la pluma, por lo que no se está duplicando la medición. Si agrega el DRO de 3 ejes, ahora ambos movimientos del eje Z están cubiertos)
Especificaciones principales del sistema de pulgada
máx. Capacidad de perforación: 1-1/4 ″
Máx. Capacidad de molienda final: 1 ″
Máx. Capacidad de fresado de la cara: 3 ″
Tamaño de la tabla: 27-1/2 ″ x 7-1/8 ″
Cross Travel (eje Y): 8-1/2 ″
Viajes longitudinales (eje x): 15 ″
tabla de tornillo de plomo 10 TPI (.100 ″ por turno)
Graduaciones de dial de la mesa .001 ″
Viaje vertical (Axis Z): 16 ″
MAX Distance Spindle to Table: 18-1/4 ″
TAPINA R-8, W/7/16-20 Swarbar Hild
Spindle (Quill) Viajes: 3 ″
T tamaño de ranura: 1/2 ″ (ranuras T es ligeramente menor que 1/2 ″, tamaño real de 12 mm, nuestro kit de 1/2 ″
es
dimensionado para esta máquina) Rango de velocidades del huso:
115-1700rpm, 6 pasos Tilt:
izquierda y derecha ± 90 ° Motor de metro
) 475 lbs
de peso neto (con base opcional): 575 lbs
de alimentación requerida: 110/ 120V
, dimensiones mínimas de 15 amperios (
ensamblado en soporte): 39
″ W x 70 ″ H x 30 ″ D Altura
con cabeza
superior de Z.
Capacidad de perforación en acero | 32 mm |
Capacidad de perforación en hierro fundido | 40 mm |
Head de fresado Máx. | 80 mm |
Huso de distancia a columna | 255 mm |
Velocidades de huso | (12) 75 - 3200 rpm |
Cón de husillo | Mt 3 |
Golpe de husillo | 120 mm |
Alimento para husillo | 0,10 / 0,18 / 0,26 mm / rev. |
Tamaño de la tabla / tamaño de lotes T | 730 x 210 mm / 14 mm |
Viajar (x / y) | 520 mm / 175 mm |
Muelle inclinable | -90 ° a +90 ° |
Huso de distancia a la mesa | 135 - 460 mm |
Ajuste de altura de la cabeza del molino | 325 mm |
Diámetro de la columna | 115 mm |
Potencia de salida del motor s 1 100% | 1,1 / 1,5 kW (400 V) |
Entrada de energía del motor S 6 40% | 1,5 / 2,2 kW (400 V) |
Dimensión de la máquina (W x D x H)* | 1100 x 830 x 1450 mm |
Peso aprox. | 270 kg |
* sin soporte
