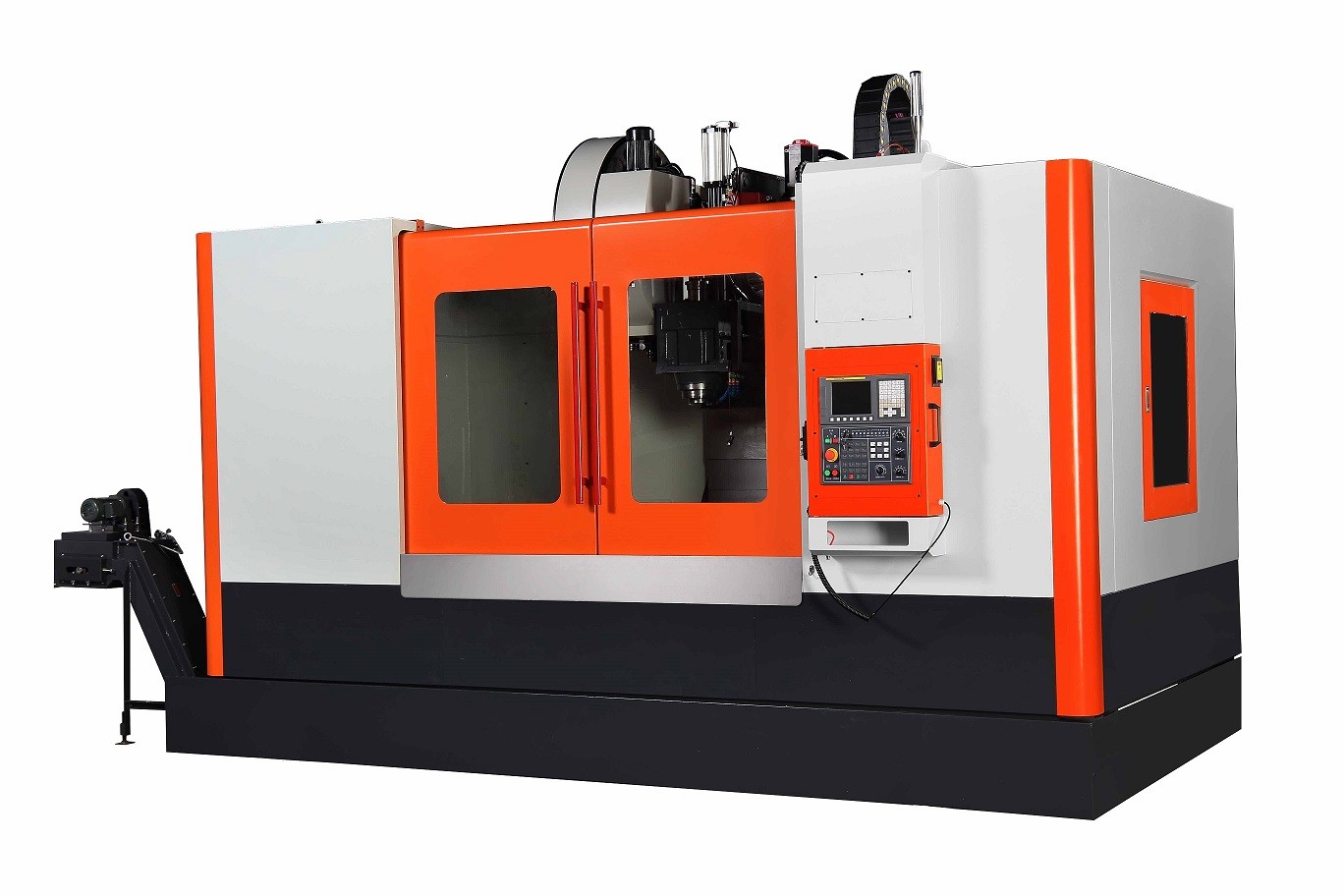

Descripción general del producto
Este centro de mecanizado vertical de la serie adopta la estructura móvil de la tabla de deslizamiento cruzado y la guía de deslizamiento, que se aplica principalmente en el procesamiento de las partes complicadas de mediana y pequeña escala. Aplicar el sistema de ingeniería sin computeria (CAE) para terminar la estructura optimizada y mejorar la confiabilidad de la máquina herramienta de la máquina herramienta, y el método de elementos finitos (FEM) para tomar el análisis científico y la optimización de la estructura de diseño, lo que puede garantizar la rigidez y la estabilidad de la herramienta de la máquina integral. como fresado, perforación, expansión, aburrido, tapping y fresado de perfil al momento de la sujeción. Es adecuado para el procesamiento de piezas con alta precisión, procedimiento multipado y forma complicada. Es la instalación clave en las industrias de maquinaria general, moho, aviación, energía y tráfico.
Características de la máquina
1. Los componentes principales de la máquina aplican el mejor hierro fundido gris que son de buena resistencia a los choques. Todos los elenco se han realizado con el tratamiento con envejecimiento dos veces, para eliminar las tensiones residuales internas. Para que nuestra máquina pueda funcionar con alta rigidez y buena resistencia a los choques para un corte pesado y un corte intermitente. 2. Los componentes clave están diseñados con el software CAD, de esta manera, la estructura óptima puede analizarse mediante la computadora, lo que garantiza la buena intensidad, rigidez y estabilidad térmica. 3. La cara articular de los componentes se pule manualmente, lo que garantiza el área de contacto efectiva.
Máquina P arámetro
CÓDIGO | ARTÍCULO | DETALLES | |
1 | Mesa de trabajo （ Ancho × Longitud ） | mm | 900×2000 |
2 | Tlots t | mm | 5-22 |
3 | Distancia entre las ranuras T | mm | 165 |
4 | Máx. | kg | 1200 |
VIAJAR | |||
5 | X eje | mm | 1800 |
6 | Y eje | mm | 900 |
7 | Eje z | mm | 800 |
8 | Distancia de columna a centro de husillos | mm | 960 |
9 | Distancia desde la superficie de la mesa hasta la nariz del huso | mm | 180-980 |
HUSO | |||
10 | Agujero del orificio del huso | BT50 | |
11 | Rango de velocidad del husillo | r/min | 20-4500 |
12 | Potencia del huso | KW | 19.9 |
13 | Transimisión del huso | CINTURÓN | |
14 | Tipo de balance dinámico de parte del huso | G1 | |
15 | Precisión del huso | Runut de cara del husillo :: 0.005 mm | |
Runut radial del husillo : 0.007 mm cercano | |||
Tamaño del soporte de herramientas | |||
16 | Estándar del soporte de herramientas | MSA403 BT50 | |
17 | Estándar de remaches | MSA403 P50T-1 | |
ALIMENTAR | |||
18 | Tasa de alimentación x/y | m/min | 20/20 |
19 | Z tasa de alimentación | m/min | 15 |
20 | Cortar la velocidad de alimentación | mm/min | 0-15000 |
Revista Herramientas | |||
21 | Modelo de revista Herramientas | MANIPULADOR | |
22 | CAPACIDAD | Pcs | 24 |
23 | Herramientas completas Diámetro de herramienta máxima | mm | Ф112 |
24 | Diámetro de la herramienta vacía vecina | mm | Ф200 |
25 | Max.Tools Peso permitido | kg | 18 |
26 | Max.Tools Longitud permitida | mm | 300 |
27 | Tiempo de cambio de herramienta | s | 5 |
28 | Cambio de cambio de herramienta | Reenviar/reversión | |
Fuente de energía | |||
29 | Capacidad eléctrica de la máquina | Kva | 30 |
30 | Tasa de flujo de la bomba de enfriamiento | L/min | 60 |
31 | Aire comprimido a máquina | kg | 5～6 |
32 | Requisito de energía | 380V ± 10% 50Hz | |
Requisito ambiental | |||
33 | Requisito de temperatura ambiental | 0 ℃～ 40 ℃ | |
34 | Humedad relativa | 20%～ 80% | |
Tamaño de la máquina | |||
35 | Dimensión de la máquina | mm | 5500 × 3700 ×4100 |
36 | Peso de la máquina | kg | 16000 |
37 | Escudo de máquinas | Protección completa | |
EXACTITUD | |||
38 | Precisión de posición x/y/z | mm | ± 0.012 |
39 | Precisión de reaposición X/Y/Z | mm | ± 0.008 |
