Descripción del Producto

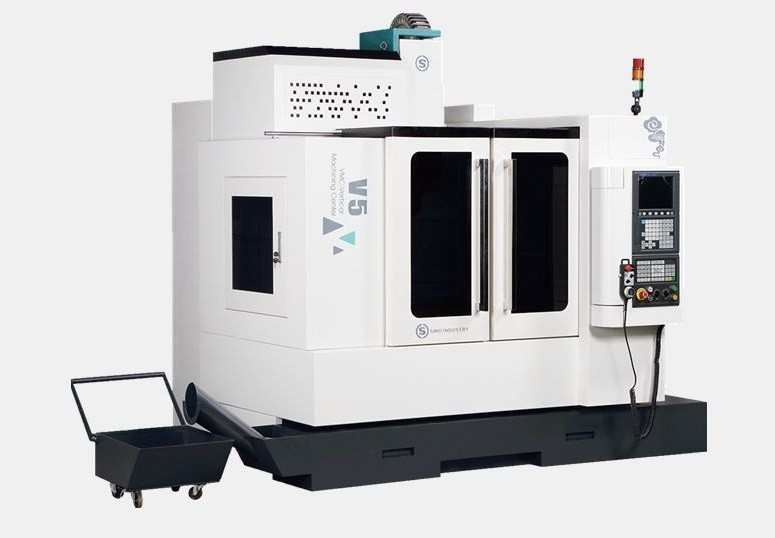

V5 es nuestro nuevo tipo de centro de mecanizado CNC de alta velocidad basado en la tecnología de Taiwán, que tiene más ventajas en la operación y las capacidades en comparación con los productos similares. Aplicado con un diseño C alto y rígido en la estructura, también se ha realizado con refuerzo en las costillas de la máquina. Todas las caras de contacto se han raspado manualmente, lo que garantiza la durabilidad de la precisión. Los ejes x/y se aplican con dos tipos de guía de rodadura: rodamiento de bolas y forma de guía de rodillos, que es opcional para los requisitos del cliente. El eje Z aplica la forma de la guía de rodillos, lo que permite que la máquina tenga alta rigidez, bajo ruido y pequeña fricción. Por lo tanto, la máquina puede hacer un desplazamiento rápido y obtener precisión circular. Equipado con tanque de aire, el agua se puede drenar manualmente. El husillo está conectado directamente, y la velocidad más alta es de 12000 rpm, que son una buena opción para mecanizar la alta precisión y eficiencia.

Parámetros de la máquina (los datos de los motores son de control FanUC 0i MF, consulte si necesita otros controles CNC)

CÓDIGO		ARTÍCULO				DETALLES
1		Mesa de trabajo （Ancho × Longitud）		mm		380*720
2		Tlots t		mm		3-18
3		Distancia entre las ranuras T		mm		100
4		Máx.		kg		300
VIAJAR
5		X eje		mm		510
6		Y eje		mm		370
7		Eje z		mm		430
8		Distancia de columna a centro de husillos		mm		429
9		Distancia desde la superficie de la mesa hasta la nariz del huso		mm		105-535
HUSO
10	Agujero del orificio del huso		BT40
11	Rango de velocidad del husillo		r/min		12000
12	La transmisión de la caja del huso		Conectado directamente
13	Modelo de motor principal		βii6/ 12000
14	Servo Main Motor Clased Power		KW		5.5
15	Servo main Motor 30Mins potencia		KW		7.5
16	Servo principal del motor del motor principal		Nuevo Méjico		26.3
17	Tipo de balance dinámico de parte del huso		G1
18	Precisión del huso		Fuera de la cara del husillo : 0.005 mm
			Runut radial del husillo : 0.007 mm cercano
Tamaño del soporte de herramientas
19	Estándar del soporte de herramientas		MSA403 BT40
20	Estándar de remaches		MSA403 P40T-1
ALIMENTAR
21	Modelo de motor de alimentación x/y		βis C 8/3000
22	X/Y Motor de alimentación Max. Velocidad		r/min		3000
23	Potencia nominal del motor de alimentación x/y		KW		1.2
24	Torque de salida nominal del motor de alimentación x/y		Nuevo Méjico		7
25	Modelo de motor de alimentación del eje z		βis C 22b/ 2000
26	Motor de alimentación del eje z Motor máximo de velocidad		r/min		2000
27	Z Potencia nominal del motor de alimentación		KW		2.5
28	Z Torque de salida del motor de alimentación Z		Nuevo Méjico		20
29	Tasa de alimentación x/y		m/min		40/40
30	Z tasa de alimentación		m/min		32
31	Cortar la velocidad de alimentación		mm/min		15000
Revista de herramientas
32		Modelo de revista Herramientas		MANIPULADOR
33		CAPACIDAD		pcs		16
34		Herramientas completas Diámetro de herramienta máxima		mm		Ф78
35		Diámetro de la herramienta vacía vecina		mm		Ф120
36		Max.Tools Peso permitido		kg		8
37		Max.Tools Longitud permitida		mm		240
38		Tiempo de cambio de herramienta		s		2.5
39		Cambio de cambio de herramienta		Reenviar/reversión
Fuente de energía
40		Capacidad eléctrica de la máquina		Kva		10
41		Tasa de flujo de la bomba de enfriamiento		L/min		40
42		Aire comprimido a máquina		kg		6 ～ 8
43		Requisito de energía		380V ± 10% 50Hz
Requisito ambiental
44		Requisito de temperatura ambiental		0℃ ～ 40 ℃
45		Humedad relativa		20%～ 80%
Tamaño de la máquina
46		Dimensión de la máquina		mm		215021002500
47		Peso de la máquina		kg		3000
48		Escudo de máquinas				Protección completa
EXACTITUD
49		Precisión de posición x/y/z		mm		± 0.008
50		Precisión de reaposición X/Y/Z		mm		± 0.005
