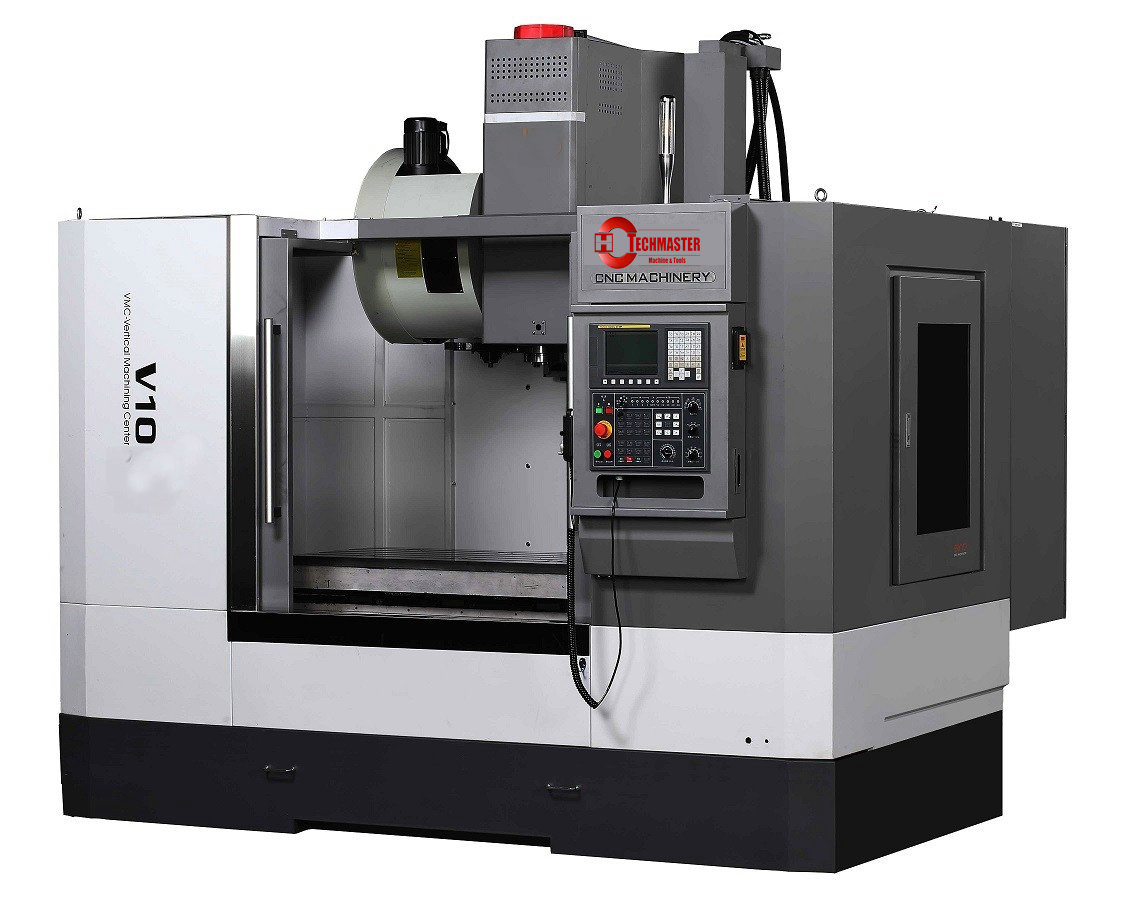

Usted está aquí: Hogar » Productos » Máquina CNC » Centro de mecanizado » V10 Centro de mecanizado vertical

Descripción del Producto

Información técnica

1.1 Parámetros de la máquina (sistema FanUC 0i MF, otros controles CNC opcionales)

CÓDIGO		ARTÍCULO				DETALLES
1		Mesa de trabajo （ Ancho × Longitud ）		mm		600*1200
2		Tlots t		mm		5-18
3		Distancia entre las ranuras T		mm		100
4		Máx.		kg		800
VIAJAR
5		X eje		mm		1000
6		Y eje		mm		620
7		Eje z		mm		630
8		Distancia de columna a centro de husillos		mm		667
9		Distancia desde la superficie de la mesa hasta la nariz del huso		mm		120 ~ 720
HUSO
10	Agujero del orificio del huso		BT40
11	Rango de velocidad del husillo		r/min		20-10000
12	La transmisión de la caja del huso		Manejo directo
13	Modelo de motor principal		βii 12/ 10000
14	Servo Main Motor Clased Power		KW		11
15	Servo Main Motor 30 minutos		KW		15
16	Servo principal del motor del motor principal		Nuevo Méjico		52.5
17	Tipo de balance dinámico de parte del huso		G1
18	Precisión del huso		Fuera de la cara del husillo: 0.005 mm
			Runut radial del husillo: cerca de 0.003 mm
Tamaño del soporte de herramientas
19	Estándar del soporte de herramientas		MSA403 BT40
20	Estándar de remaches		MSA403 P40T-1
ALIMENTAR
20	Modelo de motor de alimentación x/y		βisc 22/3000
22	X/Y Motor de alimentación Max. Velocidad		r/min		3000
23	Potencia nominal del motor de alimentación x/y		KW		3
24	Torque de salida nominal del motor de alimentación x/y		Nuevo Méjico		20
25	Modelo de motor de alimentación del eje z		βISC 22B/3000
26	Motor de alimentación del eje z Motor máximo de velocidad		r/min		3000
27	Z Potencia nominal del motor de alimentación		KW		3
28	Z Torque de salida del motor de alimentación Z		Nuevo Méjico		20
29	Tasa de alimentación x/y		m/min		36
30	Z tasa de alimentación		m/min		32
31	Cortar la velocidad de alimentación		mm/min		8000
Revista de herramientas
32		Modelo de revista Herramientas		MANIPULADOR
33		CAPACIDAD		pcs		32
34		Herramientas completas Diámetro de herramienta máxima		mm		Ф78
35		Diámetro de la herramienta vacía vecina		mm		Ф120
36		Max.Tools Peso permitido		kg		8
37		Max.Tools Longitud permitida		mm		300
38		Tiempo de cambio de herramienta		s		2.5
39		Cambio de cambio de herramienta		Reenviar/reversión
Fuente de energía
40		Capacidad eléctrica de la máquina		Kva		20
41		Tasa de flujo de la bomba de enfriamiento		L/min		30
42		Aire comprimido a máquina		kg		6～8
43		Requisito de energía		3- 380V ± 10% 50Hz
Requisito ambiental
44		Requisito de temperatura ambiental		0℃ ～ 40 ℃
45		Humedad relativa		20% ～ 80%
Tamaño de la máquina
46		Dimensión de la máquina		mm		285025002750
47		Peso de la máquina		kg		6800
48		Escudo de máquinas				Protección completa
EXACTITUD
49		Precisión de posición x/y/z		mm		± 0.008
50		Precisión de reaposición X/Y/Z		mm		± 0.005
