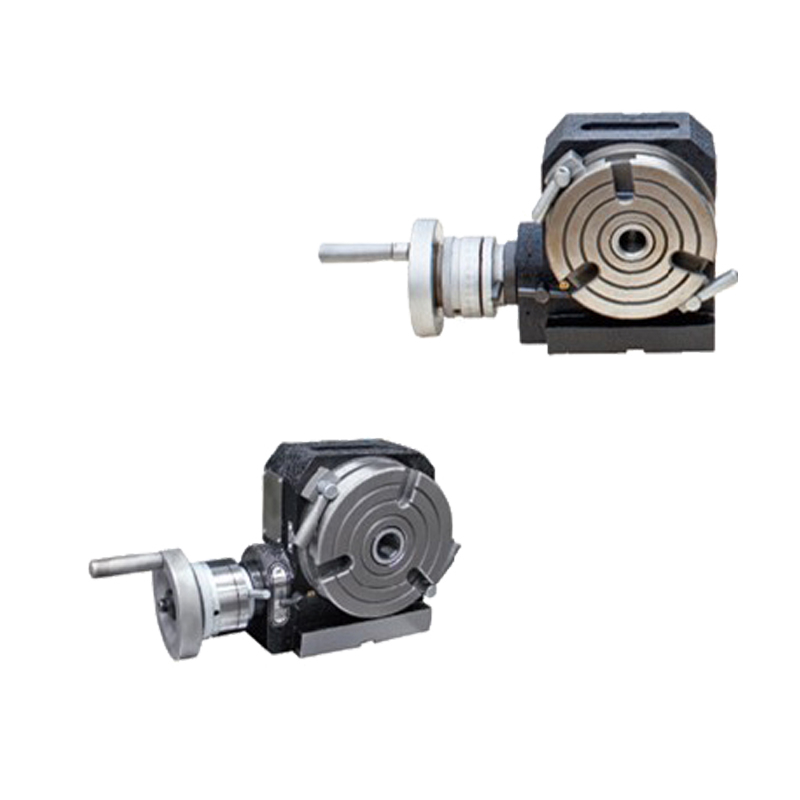

Tabla rotativa HV-3 'HV-4 ″ HV-5 ″
| Cantidad: | |
|---|---|
Características de la tabla rotativa de mini series:
Mini H/V Rotary es uno de los principales accesorios de máquinas de bricolaje y de uso doméstico. Se utiliza para el índice
Aburrido, fresado, corte en círculo, orificio manchado y agujero aburrido, etc. en fresador. Tabla rotativa en vertical
Con el atalde de la cola trabajando juntos, puede usarse en un trabajo complejo para el índice de círculo aburrido y fresado.
PRESUPUESTO:
MODEL | HV-3 ' | HV-4 ' | HV-5 ' |
Diámetro de la mesa mm | Φ76.2 | Φ110 | Φ127 |
Morse Taper del agujero central | Mt2 | Mt2 | Mt2 |
Altura del centro de verti . | 59 | 81.5 | 90 |
Ancho de la lotera T MM | 8 | 12 | 12 |
Ángulo adyacente de la tabla T-ranura | 90 ° | 120 ° | 120 ° |
Ancho de la llave de localización mm | 12 | 12 | 12 |
Módulo del engranaje de gusano | 1 | 1 | 1 |
Relación de transmisión del engranaje de gusano | 1:36 | 1:72 | 1:72 |
Graduación de la mesa | 360 ° | 360 ° | 360 ° |
Ángulo giratorio de la tabla con una revolución del gusano | 10 ° | 5 ° | 5 ° |
Max.maring (con tabla hor.) Kg | 100 | 150 | 200 |
Max.bearing (con vert. Tabla) kg | 50 | 75 | 100 |
MODEL | HV-3 ' | HV-4 ' | HV-5 ' |
A | 98 | 145 | 155 |
B | 78 | 114 | 127 |
C | 59 | 85.5 | 90 |
D | 76.2 | 110 | 127 |
E | 12 | 12 | 12 |
H | 83 | 85 | 85 |
J | 15 | ||
M | Mt2 | Mt2 | Mt2 |
N | 71 | 68 | 68 |
