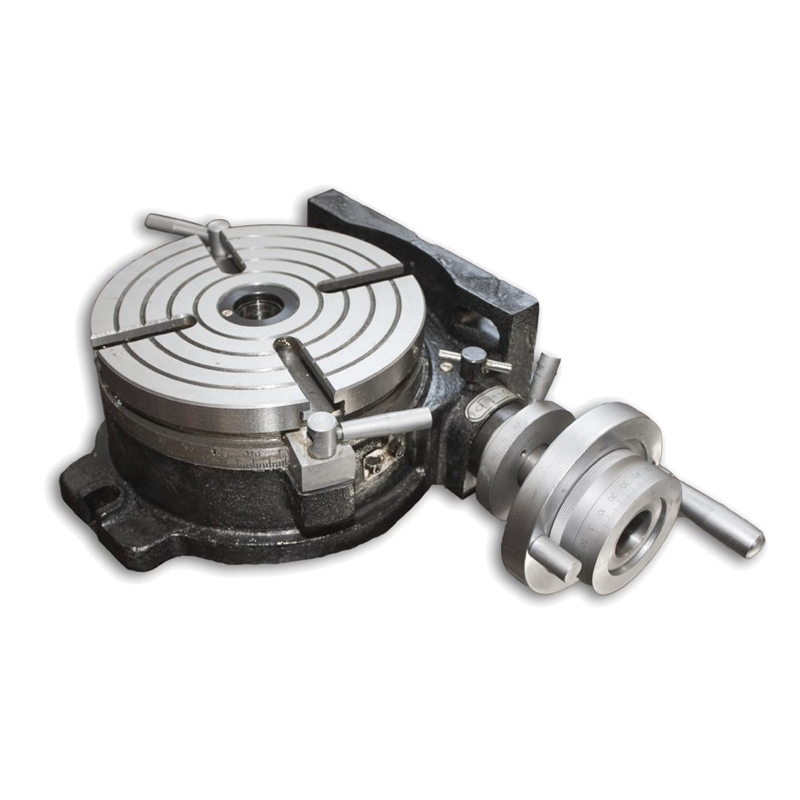

Serie TSL de tabla rotativa
| Cantidad: | |
|---|---|
Características de la tabla rotativa de la serie TSL:
1.TSL La tabla rotativa vertical y horizontal es uno de los principales accesorios de la frescura, se utiliza para el índice de perforación,
2. Milling, corte en círculo, orificio manchado y orificio aburrido, etc. en la fresadora.

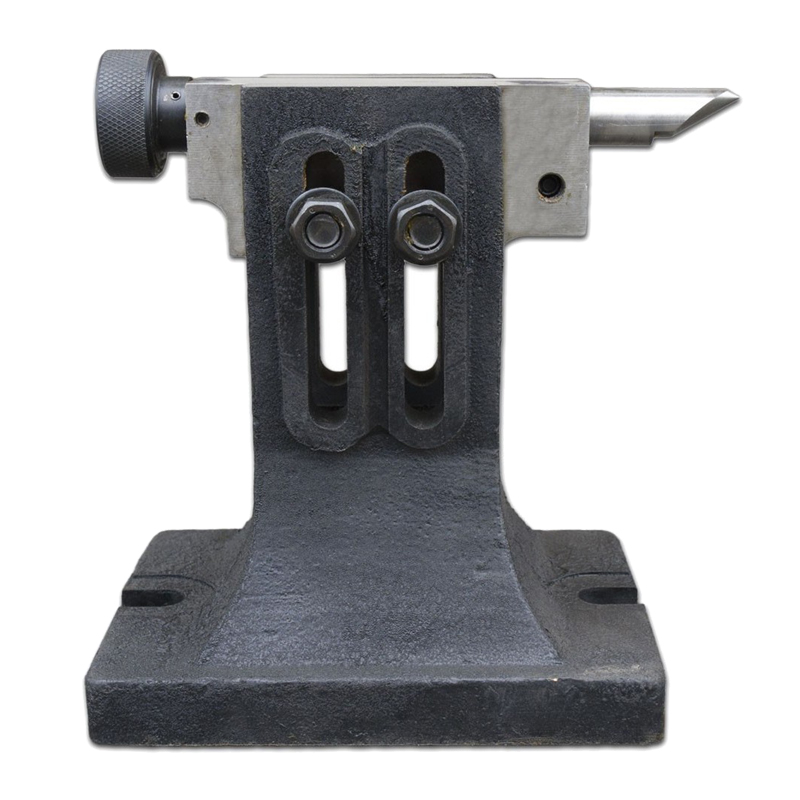

2. Tabla rotoria En vertical con ataque de cola que trabaja juntos, puede usarse en el trabajo complejo para el índice de círculo aburrido y fresado.
3. AS
PRESUPUESTO:

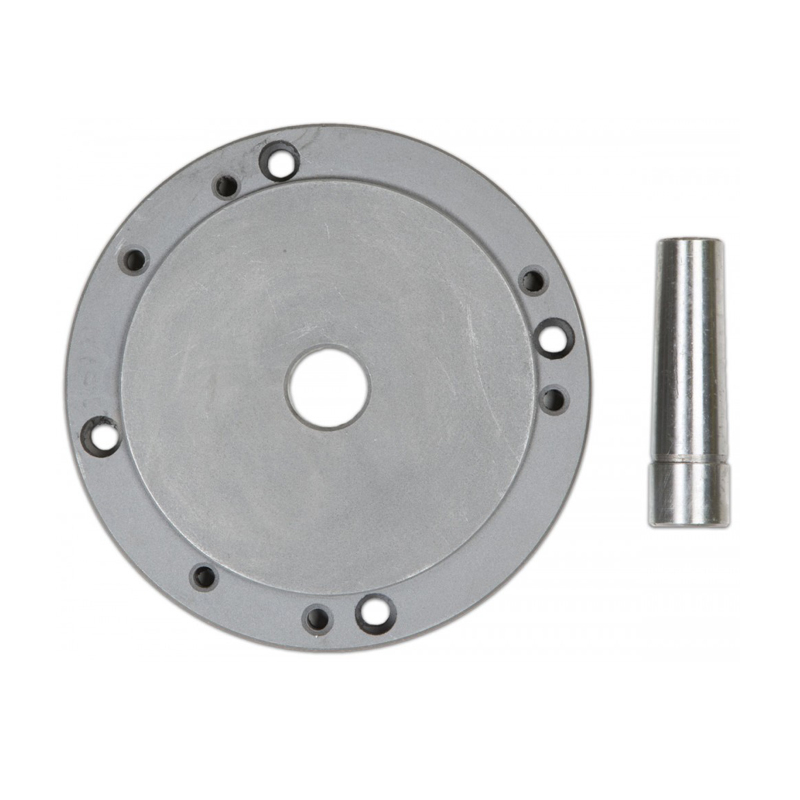

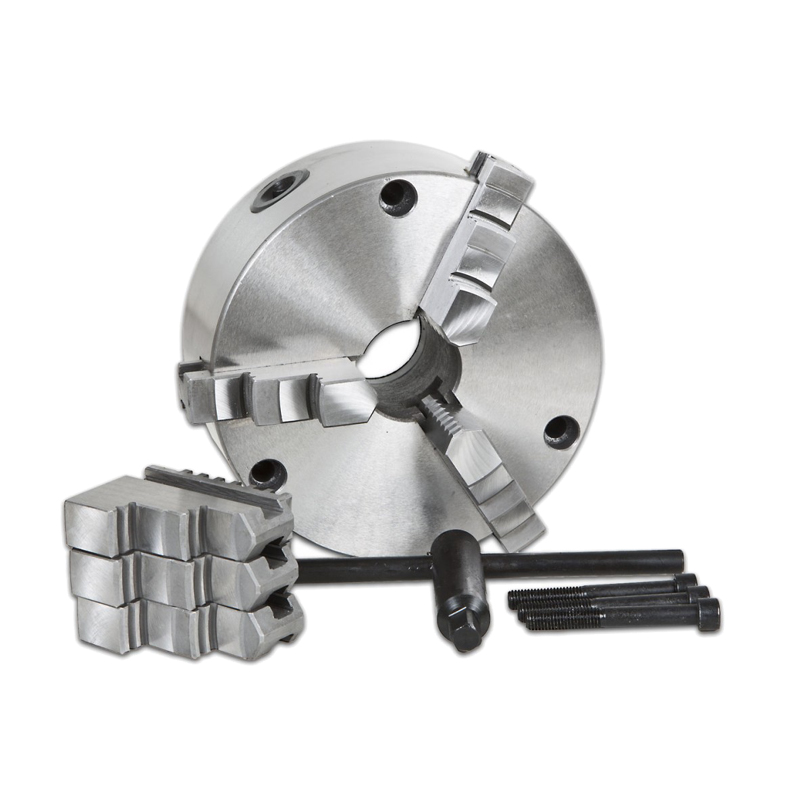

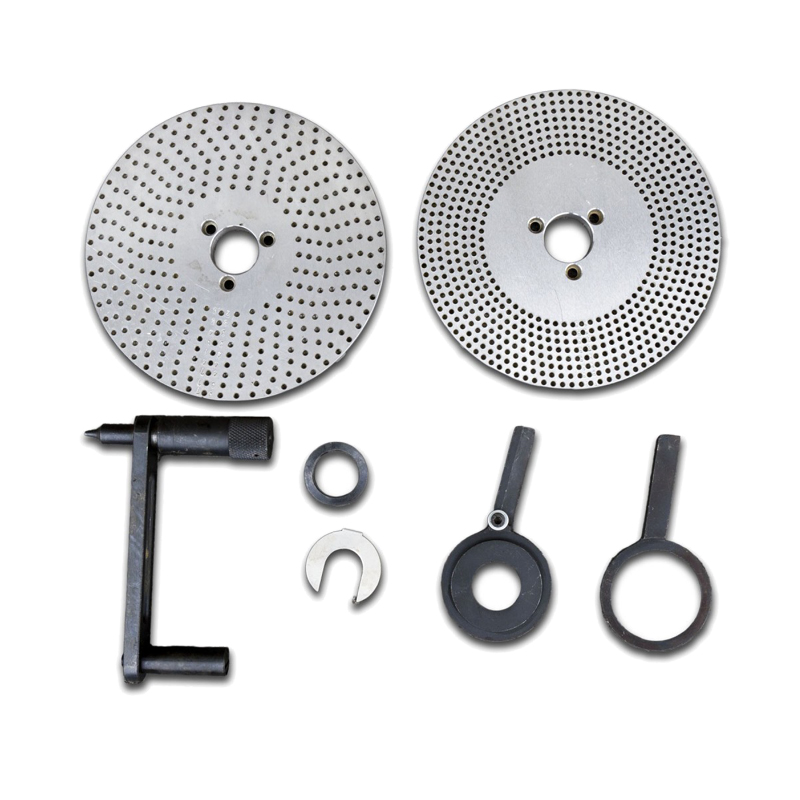

Modelos | TSL100 | TSL160 | TSL200 | TSL250 | TSL320 | TSL400 | |||||
| Diámetro de la mesa mm | 100 | 160 | 200 | 250 | 320 | 400 | |||||
| Morse Taper del agujero central | Mt2 | Mt3 | Mt4 | ||||||||
| Dia. De orificio central | Ø20x8 | Ø25x6 | Ø30x6 | Ø40x10 | |||||||
| Altura central para vert. Montaje mm | 70 | 125 | 150 | 170 | 210 | 260 | |||||
| Ancho de T-lot MM | 6 | 10 | 12 | 14 | |||||||
| Ángulo adyacente de la ranura T | 90 ° | 60° | |||||||||
| Ancho de localizar la llave mm | 10 | 12 | 14 | 18 | |||||||
| Radio de transmisión del equipo de gusano | 1:72 | 1:90 | |||||||||
| Lectura del volante | 2 ' | 1 ' | |||||||||
| Min. Valor de Vernier | 10 ″ | ||||||||||
| Precisión de indexación | 120 ″ | 80 ″ | 60 ″ | ||||||||
| Max.workload (hor.) Kg | 20 | 100 | 150 | 200 | 250 | 300 | |||||
| Max.workload (vert.) Kg | 10 | 50 | 75 | 100 | 125 | 150 | |||||
| NW KG | 7 | 23 | 31.5 | 46 | 77 | 150 | |||||
| GW KG | 8 | 30 | 42 | 57 | 92 | 175 | |||||
| Dimensiones de casos mm | 245x165x112 | 432x432x220 | 450x440x235 | 510x460x240 | 590x580x250 | 750x684x286 | |||||
MODEL | TSL150 (HV-6) | TSL200 (HV-8) | TSL250 (HV-10) | TSL300 (HV-12) | TSL350 (HV-14) | TSL400 (HV-16) |
A | 200 | 265 | 325 | 388 | 450 | 525 |
B | 160 | 220 | 280 | 330 | 390 | 450 |
C | 100 | 135 | 165 | 195 | 230 | 260 |
D | φ150 | Φ200 | Φ250 | Φ300 | Φ350 | Φ400 |
E | 16 | 18 | ||||
G | 17 | |||||
H | 83 | 105 | 115 | 135 | 138 | 150 |
J | 10 | 10 | 15 | |||
M | Mt2 | Mt3 | Mt4 | |||
N | 78 | 98 | 113 | 133 | 128 | 145 |
Peso neto kg | 14 | 28 | 43 | 71 | 83 | 93 |
Peso bruto kg | 15 | 30 | 45 | 73 | 85 | 95 |
Tamaño de embalaje | 27x24x13 | 38x30x16 | 45x35x18 | 55x45x19 | 55x48x19 | 55x50x20 |
