Descripción del Producto

Estructura de lecho inclinado integrado . Fugas de líquido fácil , alta rigidez y buen funcionamiento.
Velocidad de alto a 5000r /min. Rojas de huso de precisión de primera clase .
Tornillo de bola de alta precisión Rexroth, alimentación rápida para una alta eficiencia de trabajo . Protección
de acero inoxidable en todo el cierre , protección líquida fuerte sin ninguna fuga de agua.

8-12 Posición de torreta hidráulica , mecanizado fácil para piezas complejas .

Descripción del Producto

Características:
Estructura de lecho inclinado integrado, fugas de líquido fácil, alta rigidez y buen funcionamiento.
Alta velocidad a 5000r/min. Rojas de huso de precisión de primera clase.
Tornillo de bola de alta precisión Rexroth, alimentación rápida para una alta eficiencia de trabajo.
8-2 Torreta hidráulica de posición, mecanizado fácil para piezas complejas.
Protección de acero inoxidable con totalización, protección líquida fuerte sin ninguna fuga de agua.

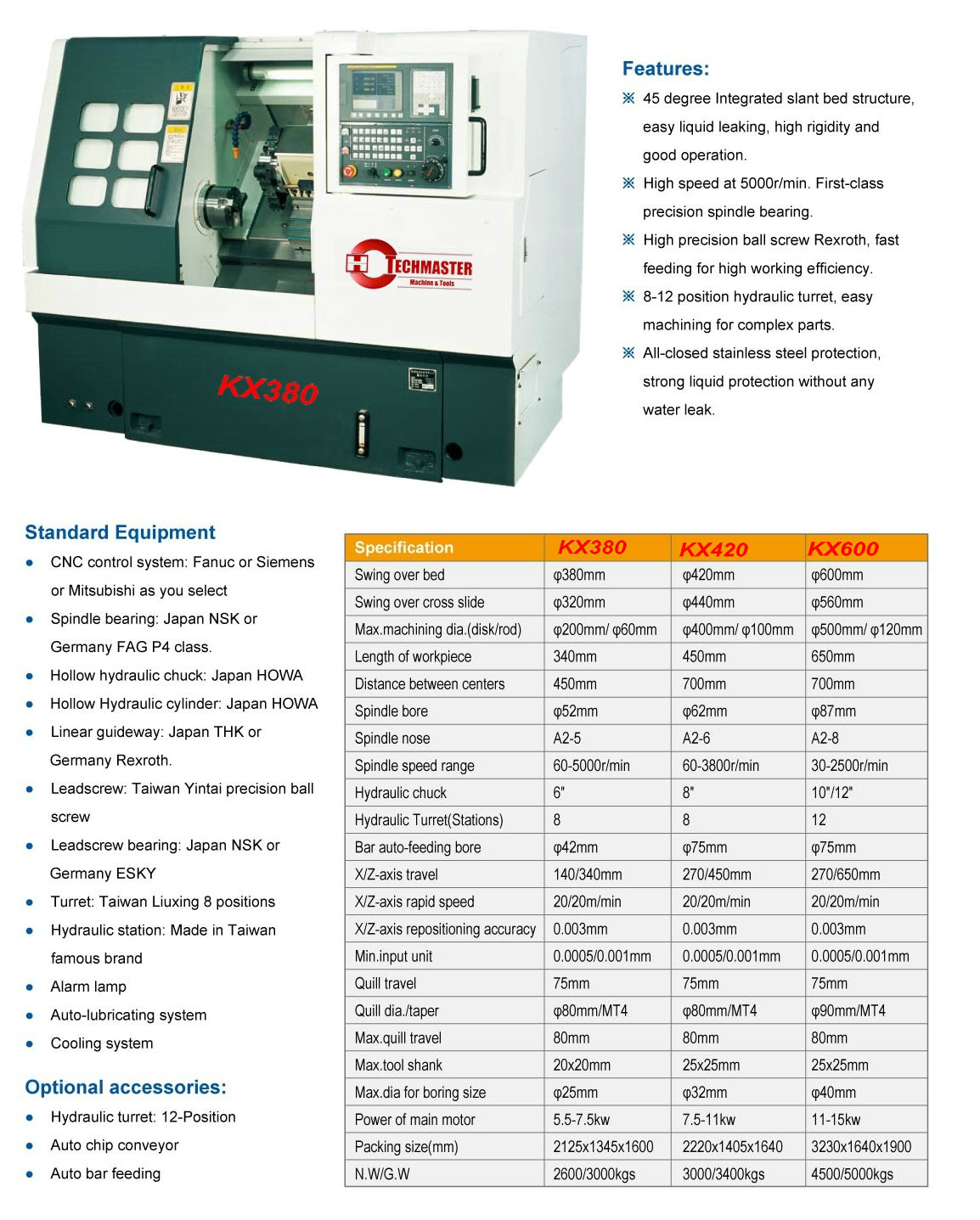

Especificación principal:

Especificación	KX380	KX420	KX600
Balancearse sobre la cama	380 mm	420 mm	600 mm
Balancearse sobre la diapositiva	320 mm	440 mm	560 mm
Max. Machining Dia. (Disco/barra)	200 mm/60 mm	400 mm/100 mm	500 mm/120 mm
Longitud de la pieza de trabajo	340 mm	450 mm	650 mm
Distancia entre centros	450 mm	700 mm	700 mm
Orificio del huso	52 mm	62 mm	87 mm
Nariz de huso	A2-5	A2-6	A2-8
Rango de velocidad del husillo	60-5000R/min	60-3800R/min	30-2500R/min
Fuck hidráulico	6 '	8 '	10 '/12 '
Torreta hidráulica (estaciones)	8	8	12
Barra de alimentación automática	42 mm	75 mm	75 mm
Viaje de eje x/z	140/340 mm	270/450 mm	270/650 mm
Velocidad rápida del eje x/z	20/20m/min	20/20m/min	20/20m/min
Precisión de reposicionamiento del eje x/z	0.003 mm	0.003 mm	0.003 mm
Min. Unidad de entrada	0.0005/0.001 mm	0.0005/0.001 mm	0.0005/0.001 mm
Quill viajes	75 mm	75 mm	75 mm
Quill Dia./Taper	80 mm/mt4	80 mm/mt4	90 mm/mt4
Max.quill viajes	80 mm	80 mm	80 mm
Max.Tool Shank	20x20 mm	25x25 mm	25x25 mm
Max.dia para un tamaño aburrido	25 mm	32 mm	40 mm
Potencia del motor principal	5.5-7.5kw	7.5-11kw	11-15kw
Tamaño de embalaje (mm)	2125x1345x1600	2220x1405x1640	3230x1640x1900
NW/GW	2600/3000 kgs	3000/3400 kgs	4500/5000 kgs

con equipo estándar:
1. Fanuc Oimate TD
2. Caminata del espín: Japón NSK o Alemania FAG P4 Clase.
3. Cuckhidráulico: marca Hollow Taiwan 6 'para ck38t / 8 ' para ck42t / 12 'para ck60t
4. torreta hidráulica: 8 posición para ck38t / ck42t y 12 posición para ck60t
5. lineal guía: japón o alemania rexroth.
6.Leadscrew: taiwan yint ball
7.Leadway NSK o Alemania ESKY
8. Hidráulico: Hecho en Taiwán Famosa marca
9. Lámpara de alarma
10. Sistema de lubricación de Auto
11.
Términos de garantía del sistema de realización:
Servicio completo por cargo dentro de los 13 meses posteriores a la fecha de B/L, el servicio técnico se dará para siempre en cualquier momento , .
