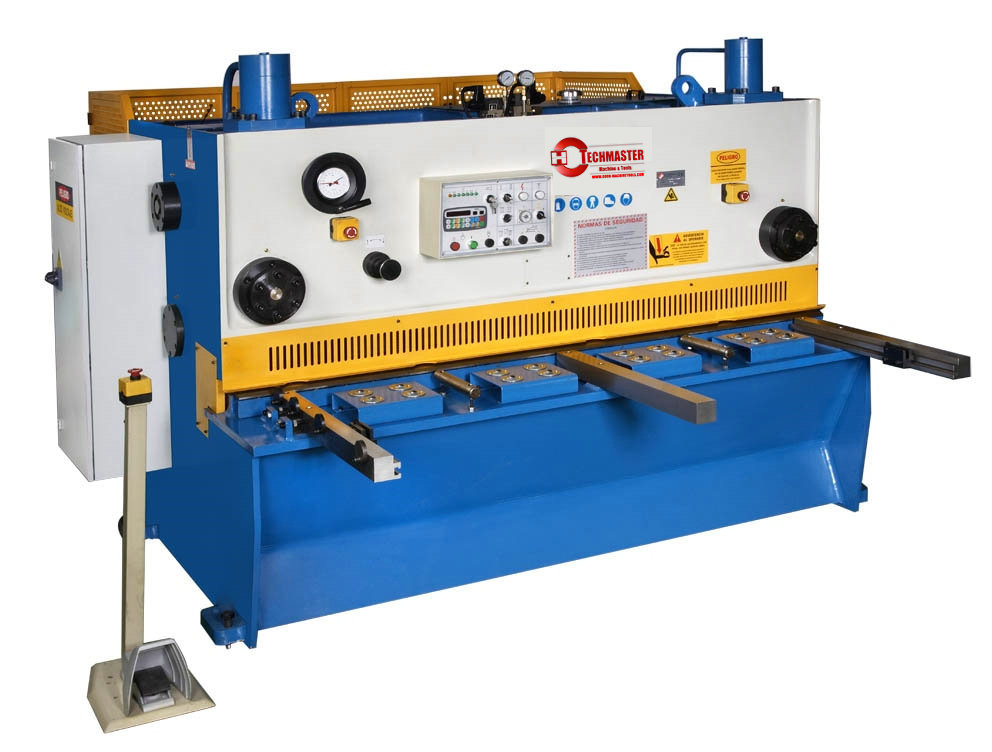

Detalles de QC11Y-6X3100 Máquina de cizallamiento hidráulico de alta calidad
(1) Esta máquina pertenece a la segunda generación de cizallamiento hidráulico, con un sistema hidráulico integrado avanzado con una excelente confiabilidad y fácil para el mantenimiento.
(2) El ángulo de corte no se puede cambiar debido al cilindro de la serie.
(3) La guía de rodadura con soporte de 3 puntos y mejora la calidad de corte.
(4) El dispositivo de almacenamiento de energía regresa de manera constante y rápida.
(5) Las cuchillas de monobloque rectangular con larga vida con 4 bordes de corte.
(6) Ajuste de manera rápida, precisa y conveniente el espacio libre de la cuchilla con la rueda de mano.
(7) El ángulo de rastrillo ajustable puede minimizar la deformación de la placa.
(8) Como el haz de corte se ha diseñado en la estructura inclinada interna, es fácil para que las placas caigan y la precisión de los productos también se puede garantizar. Shearing en secciones (ajuste el tiempo que se muestra en el cristal líquido), corte de línea de sombra.
(9) Contador para el medidor posterior motorizado, muy preciso y conveniente.
(10) Suppente de placa de rodadura de la máquina, esto puede reducir el dolor de las placas y reducir la fuerza de conflicto.
Parámetros técnicos:
| Modelo | Acero suave (450MPA) | Longitud de corte (mm) | Profundidad de garganta (mm) | Rango de calibre posterior (mm) | Ajuste del ángulo de rastrillo | Trazos por minuto | Motor principal (KW) |
| 4 × 2000 | 4 | 2000 | 80 | 750 | 0.5 ° ~ 2 ° | 14 | 5.5 |
| 4 × 2500 | 4 | 2000 | 80 | 750 | 0.5 ° ~ 2 ° | 14 | 5.5 |
| 6 × 2500 | 6 | 2500 | 80 | 750 | 0.5 ° ~ 1 ° 30 ' | 14 | 7.5 |
| 6 × 3200 | 6 | 3200 | 80 | 750 | 0.5 ° ~ 1 ° 30 ' | 12 | 7.5 |
| 6 × 4000 | 6 | 4000 | 80 | 750 | 0.5 ° ~ 1 ° 30 ' | 10 | 7.5 |
| 6 × 5000 | 6 | 5000 | 80 | 750 | 0.5 ° ~ 1 ° 30 ' | 8 | 7.5 |
| 6 × 6000 | 6 | 6000 | 80 | 750 | 0.5 ° ~ 1 ° 30 ' | 8 | 7.5 |
| 8 × 2500 | 8 | 6000 | 80 | 750 | 0.5 ° ~ 2 ° | 14 | 7.5 |
| 8 × 3200 | 8 | 3200 | 80 | 750 | 0.5 ° ~ 2 ° | 12 | 7.5 |
| 8 × 4000 | 8 | 4000 | 80 | 750 | 0.5 ° ~ 2 ° | 10 | 7.5 |
| 8 × 5000 | 8 | 5000 | 80 | 750 | 0.5 ° ~ 2 ° | 7 | 15 |
| 8 × 6000 | 8 | 6000 | 100 | 750 | 0.5 ° ~ 2 ° | 7 | 15 |
| 10 × 2500 | 10 | 2500 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 10 | 15 |
| 10 × 3200 | 10 | 3200 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 8 | 15 |
| 10 × 4000 | 10 | 4000 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 6 | 15 |
| 10 × 5000 | 10 | 5000 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 5 | 15 |
| 10 × 6000 | 10 | 6000 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 5 | 15 |
| 12 × 2500 | 12 | 2500 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 10 | 15 |
| 12 × 3200 | 12 | 3200 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 8 | 15 |
| 12 × 4000 | 12 | 4000 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 5 | 15 |
| 12 × 5000 | 12 | 5000 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 5 | 30 |
| 12 × 6000 | 12 | 6000 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 5 | 30 |
| 16 × 2500 | 16 | 2500 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 8 | 15 |
| 16 × 3200 | 16 | 3200 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 7 | 15 |
| 16 × 4000 | 16 | 4000 | 100 | 750 | 0.5 ° ~ 2 ° 30 ' | 6 | 15 |
| 16 × 5000 | 16 | 5000 | 100 | 750 | 0.5 ° ~ 3 ° | 5 | 22 |
| 16 × 6000 | 16 | 6000 | 100 | 750 | 0.5 ° ~ 3 ° | 5 | 37 |
| 20 × 2500 | 20 | 2500 | 100 | 750 | 0.5 ° ~ 3 ° | 6 | 22 |
| 20 × 3200 | 20 | 3200 | 120 | 750 | 0.5 ° ~ 3 ° | 5 | 30 |
| 20 × 4000 | 20 | 4000 | 120 | 750 | 0.5 ° ~ 3 ° | 4 | 30 |
| 20 × 5000 | 20 | 5000 | 120 | 750 | 0.5 ° ~ 3 ° | 4 | 37 |
| 20 × 6000 | 20 | 6000 | 120 | 750 | 0.5 ° ~ 3 ° | 5 | 37 |
| 25 × 2500 | 25 | 2500 | 120 | 750 | 0.5 ° ~ 3.5 ° | 5 | 37 |
| 25 × 3200 | 25 | 3200 | 120 | 750 | 0.5 ° ~ 3.5 ° | 5 | 37 |
| 25 × 4000 | 25 | 4000 | 120 | 750 | 0.5 ° ~ 3.5 ° | 4 | 37 |
| 30 × 2500 | 30 | 2500 | 120 | 750 | 0.5 ° ~ 3.5 ° | 4 | 37 |
| 30 × 3200 | 30 | 3200 | 120 | 750 | 1 ° ~ 3.5 ° | 3 | 37 |
| 40 × 2500 | 40 | 2500 | 80 | 750 | 1 ° ~ 4 ° | 4 | 37 × 2 |
