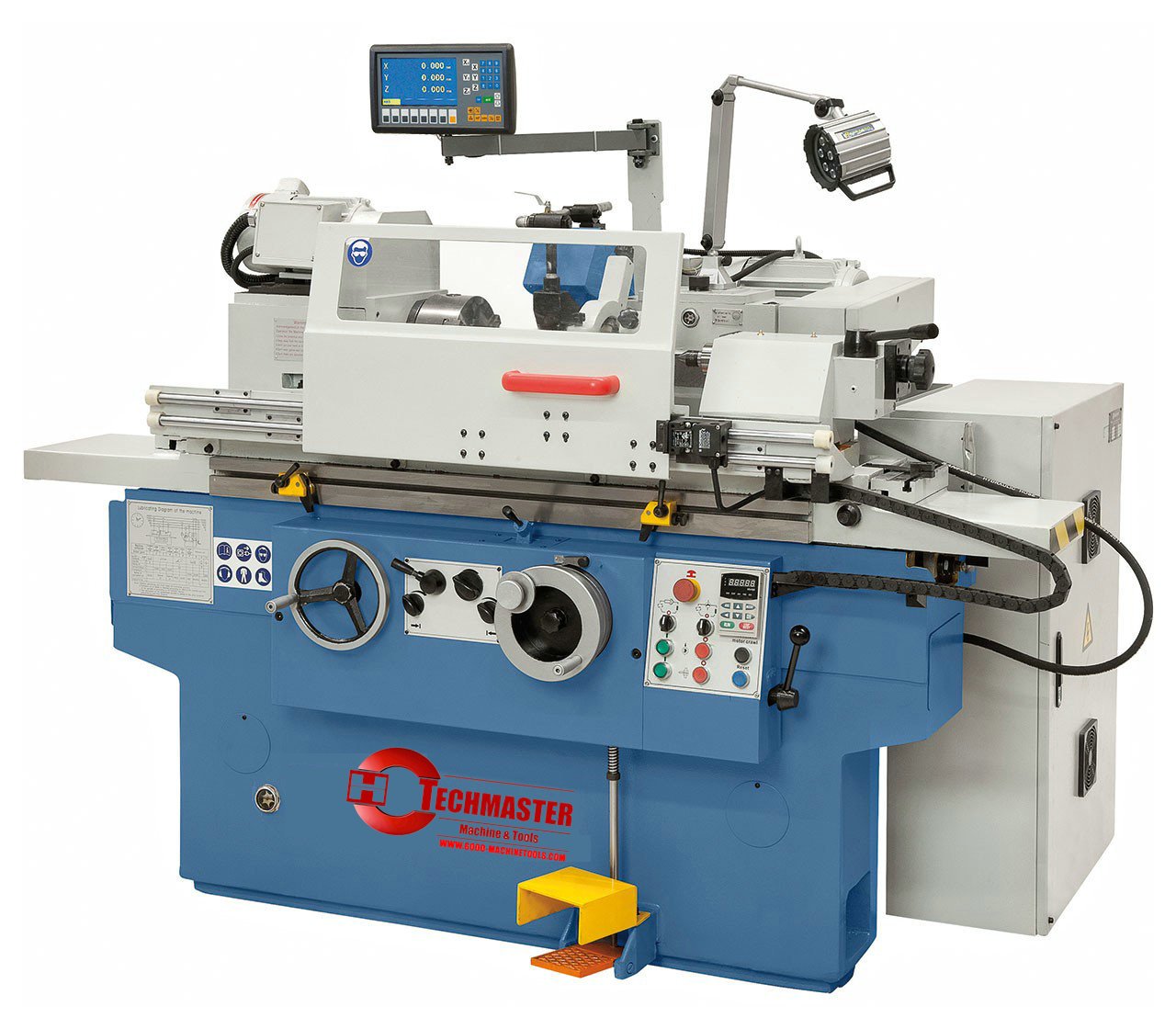

Características principales:
1.Table se puede inclinar para las operaciones de molienda cónica y la escala permite el ajuste a la posición deseada
2. El stock de spindle se puede girar 180 grados para operaciones de molienda interior
3. El husillo principal está montado hidrodínámicamente: la película de aceite evita el contacto entre el huso y el rodamiento
4. Guía de la mesa longitudinal y del husillo del husillo Guía cruzada Característica V y plana guía cada uno
5. Los refuerzos extraviados y las paredes generosamente diseñadas hacen que la base de la máquina sea resistente a las fluctuaciones y deformaciones de la temperatura
6. La película de petróleo entre el huso y el rodamiento reduce las vibraciones al mínimo para lograr los resultados superiores y la alta precisión
7. Ajuste de alimentación sin paso con una parada programable selectiva al final de cada movimiento de la tabla
8. Cabeza de huso ajustada precisamente y stock de huso de molienda sólida para lograr resultados de procesamiento superior en varias operaciones de molienda
9. Guías pulidas y terminadas manualmente en el eje x e y
10. Restablecimiento hidráulico o manual del huso de molienda
11. El movimiento longitudinal de la tabla es manualmente por volante o automáticamente por alimentación hidráulica
12. El huso de acumulación de rodamientos en ambos lados y redes planas deslizantes ajustables
Especificaciones técnicas:
| Modelo | unidad | M1420HF/500 | M1420HF/800 |
| Diámetros de molienda externos | mm | φ8 ~ 200 | φ8 ~ 200 |
| Diámetros de molienda internos | mm | φ13 ~ 100 | φ13 ~ 100 |
| Altura central | mm | 135 | 135 |
| Velocidad de rotación del huso de cabezal | r/min | 50Hz: 25 ~ 380pessless | 50Hz: 25 ~ 380pessless |
| Max. Traverse de la mesa de trabajo | mm | 650 | 950 |
| Velocidad de viaje hidráulico | m/min | 0.1 ~ 4 | 0.1 ~ 4 |
| Máx. Peso de trabajo de trabajo | kg | 50 | 50 |
| Longitud de molienda externa/interna | mm | 500/125 | 800/125 |
| Gama giratoria de mesas de trabajo | ° | -5 ~+9 ° | -3 ~+7 ° |
| Máx. Velocidad periférica de la rueda | EM | 38 | 38 |
| Tamaño de la rueda externa | mm | Max.φ400x50x 503 minφ280x50xφ203 | |
| Velocidad giratoria de la rueda interna | r/min | 20000 | 20000 |
| Headstock y CailStock Center | morse | No.4 | No.4 |
| Potencia total del motor | KW | 5.625 | 5.625 |
| Dimensión de la máquina general (LXWXH) | mm | 2500x1600x1500 | 3000x1600x1500 |
| Peso de la máquina | kg | 2500 | 3000 |
| Precisión laboral | |||
| Ronda (OD/ID) | 1.5/2.5 μm (OD/ID) | ||
| Uniformidad de la Dia. En la sección longitudinal (OD/ID) | 5/8 μm (OD/ID) | ||
| Rugosidad de la superficie (OD/ID) | RA0.32/0.63 μm (OD/ID) | ||
