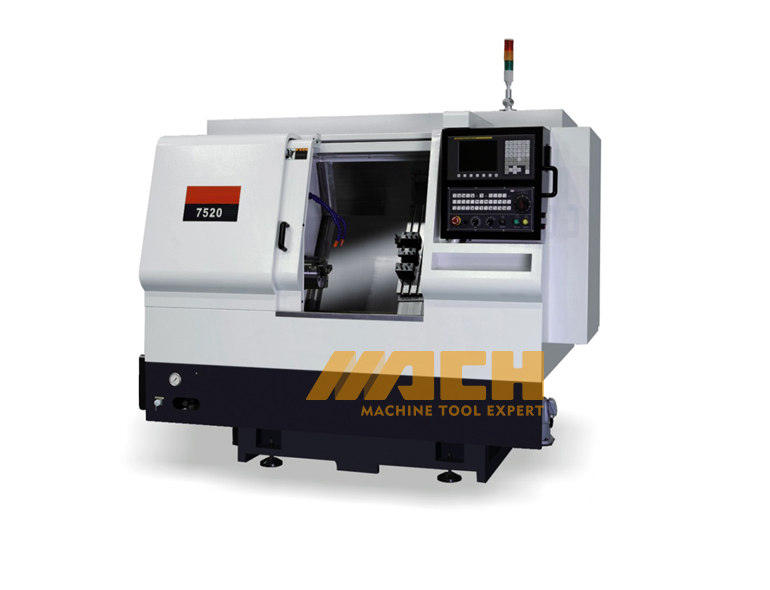

Modelo de torno de precisión de la cama inclinada: 7520
| Cantidad: | |
|---|---|
2 mecanizado de alta eficiencia
Construcción de la cama de 3 máquinas
4 alimento preciso
5 Descanso de la herramienta de tipo de peine
6 corte extra pesado
7 potente enfriamiento de la fuerza
| Modelo | 7520 | |
| capacidad | Max.Swing Dia. Over Bed | Φ 400 mm |
| ala sobre la diapositiva | Φ 90 mm | |
| Max. Diámetro turno | Φ 360 mm | |
| Max. Longitud de rotación | 200 mm | |
| Huso | Velocidad del huso | 60～ 5500 rpm |
| Diámetro del huso | Φ 57 mm | |
| A través de agujero diámetro | Φ 45 mm （ Chuck ） / 42 mm (coleta) | |
| Motor principal | 5.5kw | |
| Torreta | Número de estaciones | 7 |
| Tamaño de herramienta | 20x20/φ25 | |
| Hachas | Viajar x | 360 mm |
| Viajar z | 400 mm | |
| Alimento rápido （ x/z ） | 18m/min | |
| Motores de alimentación （ x/z ） | servo 1.2kw | |
| Otros | Arrojar | 5 ″ |
| Cilindro hidráulico giratorio | 6 ″ | |
| Energía eléctrica requerida (KVA) | 12kva | |
| Espacio del piso (L*W*H) | 2360x1569x1810 | |
| Masa | 2800 kg | |
| Sistema de control | Fanuc oi-compañero TD | |
| Hachas controladas | Simultáneamente 2 ejes, modo manual de 1 eje | |
| Entrada sysytem | Entrada MDI, programación absoluta/incremental | |
| Almacenamiento de programas | 640m （ 512kb ） | |
| Función de interpolación | Roscado circular lineal cónico | |
| Min.input | 0.0001 mm | |
| Min. Command | X: 0.0005 mm z: 0.001 mm | |
| Tasa de alimentación | Alimento por minuto | 1-10000 mm/min |
| Alimento por rev | 0.0001-500 mm/rev | |
| Compensación de herramientas | Geometría | ± 999.9999 |
| Tener puesto | ± 9.9999 | |
| Pares de compensación de herramientas | 64PAIERS | |
| Número de programa de registro | 400 | |
| Alimentación manual de mango | 0.5/0.1/0.01/0.001 | |
| Función auxiliar | M 、s 、t | |
| Tiempo de permanencia | 0－ 99999.999sec | |
| Anulación de la velocidad de alimentación | 0－ 150％ | |
| Anulación rápida de transversal | F0、25、50、100 | |
| Interfaz de entrada/salida | Rs232c | |
| Idioma | Chino/inglés | |
| Control de contorno CS | CS0.001 | |
