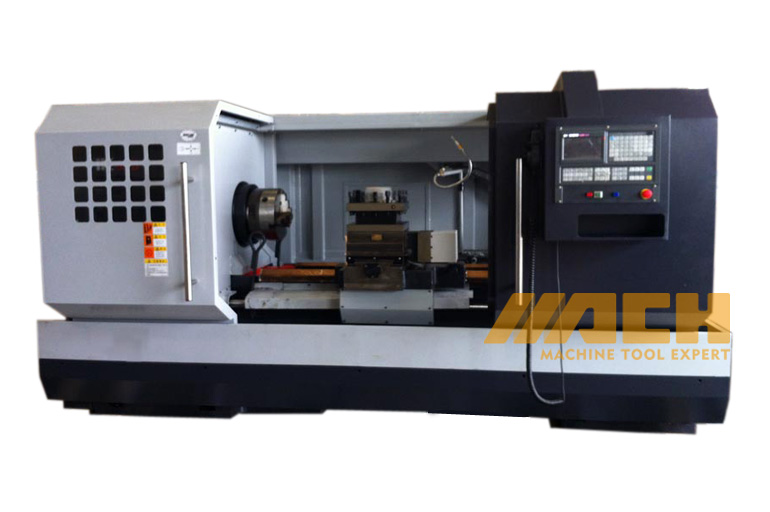

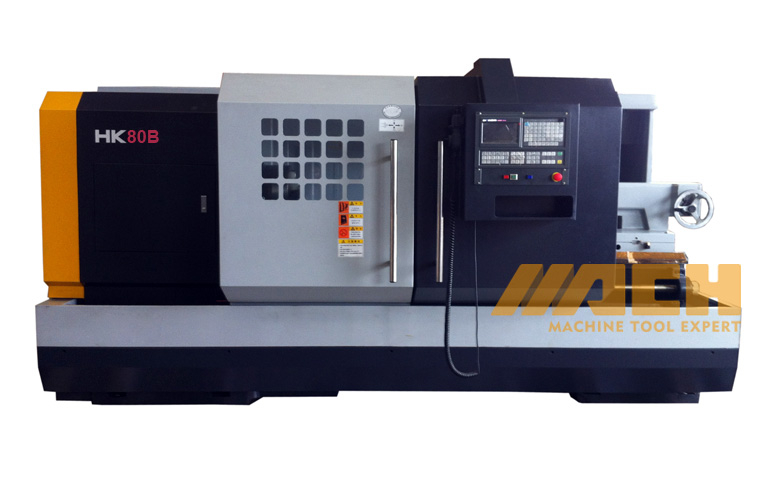

Modelo de torno de CNC: HK63B/HK80B
| Cantidad: | |
|---|---|
2. Es rígido con un amplio tramo de maneras y una precisión duradera.
Controlado por Fanuc 0i Mate, GSK980T, Daseng u otros controles.
3. Capaz de girar interno y externo, giro cónico, giro circular, cara, métrica y pulgadas de roscado, etc.
4. Completo con Torreta de potencia de 4 estaciones (estándar) para satisfacer diferentes necesidades de mecanizado; con puertas correderas para garantizar la producción de seguridad; con un panel de operador centralizado para facilitar la programación y la operación.
5. Adecuado para una producción de lotes de tamaño pequeño y mediano de trabajo múltiple, especialmente de trabajo complejo y de alta precisión.
| ELEMENTOS | UNIT | Parámetros | |||
| HK63B | HK80B | ||||
| Capacidad | Max. balancearse sobre la cama | mm | φ630 | φ800 | |
| Max. balancearse sobre la diapositiva | mm | φ360 | φ500 | ||
| Max. Diagrama de mecanizado. | mm | φ630/φ500 (torreta de 6 estaciones) | φ740 (4 station vertical) | ||
| Distancia entre centros | mm | 1000/1500/3000 | |||
| Max. longitud de giro | mm | 760/1260/2760 (vertical 4 station) | |||
| Ancho de la cama de la cama | mm | 560 | |||
| Huso | Huso a través de | mm | φ105 | ||
| Nariz de huso | | A1-11 | |||
| Velocidad del huso | r/min | H 112 ~ 1120 m 37 ~ 373 L 20 ~ 210 | |||
| Potencia del motor del husillo | KW | 11 (Freq. Cambio de motor) | |||
| Alimentar | X viajar | mm | 370 | 390 | |
| Z viajar | mm | 760/1350/2850 | |||
| Potencia del motor del eje x/z | KW | 1.8/2.5 | |||
| Contragolimiento | Diámetro de la pluma | mm | φ100 | ||
| Quill viajes | mm | 250 | |||
| Pluma | | Morse No.5 | |||
| Torreta | Tasa de transversión rápida del eje x/z | m/min | 6/7 | ||
| Número de estaciones | | 4/6 | |||
| Sección de herramientas | mm | 32 × 32 | |||
| Otros | Fuente de energía | kva | 30 | ||
| Dimensiones (L × W × H) | mm | 3500/4000/5500 × 1580 × 1850 | 3500/4000/5500 × 1680 × 2000 | ||
| Peso | kg | 4800/5100/6100 | 5000/5300/6400 | ||
