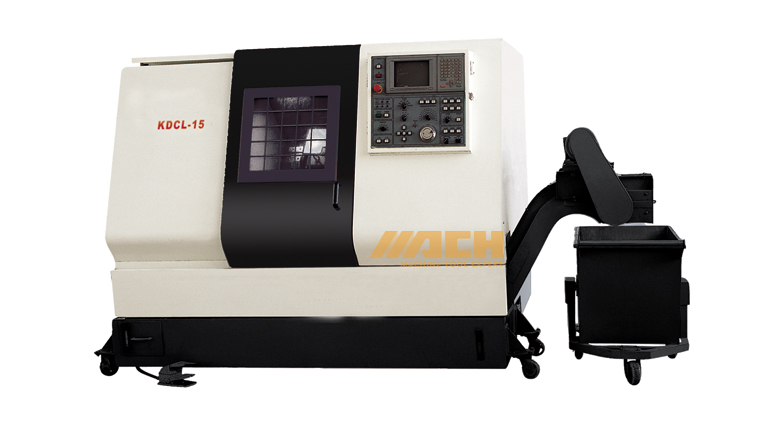

Modelo de máquina de torno de CNC: KDCL-15
| Cantidad: | |
|---|---|
La máquina de torno CNC puede hacer piezas de alta velocidad, precisión y alta eficiencia.
2. Se suministra un dispositivo automático de lubricación oportuna para la máquina.
3. Tiene una protección interna de acero inoxidable y una protección exterior totalmente sellada.
4. Control de differrentes y piezas se pueden combinar de acuerdo con los requisitos de los clientes.
| ELEMENTOS | KDCL-15 | |
| Max. balancearse sobre la cama | 360 mm | |
| Max. Corte de diámetro. Para piezas de disco | 250 mm | |
| Max. Corte de diámetro. Para piezas del eje | 150 mm | |
| Longitud máxima girada para piezas del eje | 300 mm | |
| Max. Viajes cruzados (x) | 150 mm | |
| Max. Viajes longitudinales (z) | 320 mm | |
| Orificio del huso | 56 mm | |
| Nariz de huso | A2-5 | |
| Taper Bore de huso | Mtno.5 | |
| Velocidad del huso | 6000R/min | |
| Chuck Dia. | 6 ″ | |
| Alimento rápido para el eje x | 12m/min | |
| Alimento rápido para axisz | 20m/min | |
| Número de publicación de herramientas | 8 | |
| Afuera de diámetro. Vango de herramientas de corte | 25 × 25 mm | |
| Max. Dia interna. Vango de herramientas de corte | ? 25 mm | |
| Guiide Ways X y Z | Riel de bola lineal de precisión | |
| Servo Mator para el eje x | 8 nm | |
| Servo Mator para el eje Z | 12 nm | |
| Dia del manguito de la cola. | ? 80 mm | |
| Viajes de manga de astro | 90 mm | |
| Tipo de centro de la pala | Mtno.4 | |
| Tipo de motor del huso | Servo | |
| Potencia del motor del husillo | 5.5/7.5kw | |
| Estructura de cama | 45 ° Camino inclinado | |
| Mínimo Aporte | 0.001 mm | |
| Repetibilidad | ± 0.003 mm | |
| Capacidad para el refrigerante | 100L | |
| Aspereza de la superficie | ≤Ra0.8 μm (no ferroso) | |
| ≤RA1.6 μm (parte de acero) | ||
| Dimensiones generales (L × W × H) | 2700 × 1460 × 1680 mm | |
| Peso neto | 3600 kg | |
1 Caja de herramientas base de de 3
2 la herramienta de la base
3 de la herramienta de
4 herramienta
5 mando de chuck círculo
