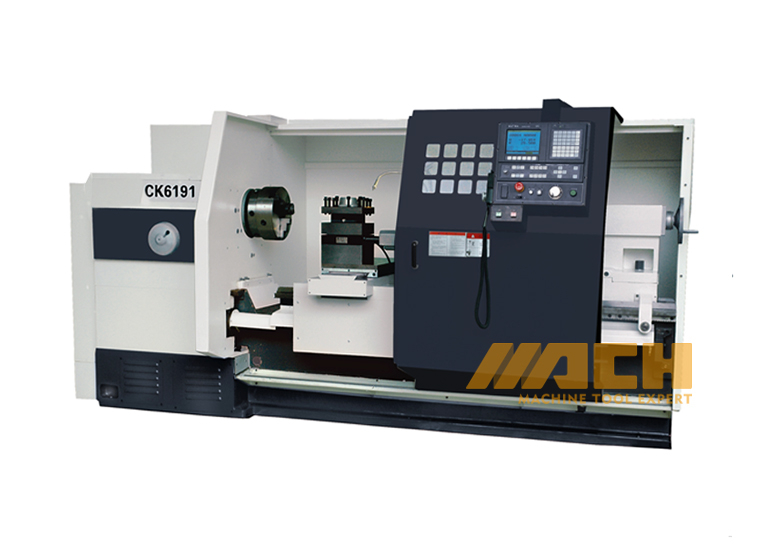

Modelo de máquina de torno de CNC: CK6191B - CK62110B
| Cantidad: | |
|---|---|
2. Only Post o Herramientas de pandillas o herramientas verticales u horizontales de 3 estaciones o de 6 estaciones o herramientas de pandillas.
3. La publicación se encuentra en engranajes de contrito de precisión con una alta precisión de posicionamiento repetido.
4. El ardor y el contragolpe se suministran con tipo hidráulico o manual.
5. La superficie de las camas de cama es una frecuencia supersónica endurecida y un terreno de precisión con una larga vida útil.
6. Velocidad del huso variable se puede programar como dos cuerdas, que es alta y baja.
| ELEMENTOS | CK6191B/ CK6291B | CK61100B/CK62100B | CK61110B/CK62110B |
| Max. balancearse sobre la cama | 910 mm | 1000 mm | 1100 mm |
| Max. balancearse sobre el carruaje | 530 mm | 620 mm | 720 mm |
| Ancho de la cama | 600 mm | ||
| Longitud máxima girada | 1.5/2/3/4 mm | ||
| Max. longitud de giro | 1350/1850/2850/3850 mm | ||
| Max. Peso entre el centro | 2000 kg | ||
| *sobre la brecha | 1100 mm | 1200 mm | 1300 mm |
| *Longitud efectiva de la brecha | 400 mm | ||
| Nariz de huso | D11 | ||
| Orificio del huso | 104 mm | ||
| Diámetro del orificio del cono y cono del orificio del huso | Métrica 120 1：20 | ||
| Pasos de velocidad del huso (manual) | 4 （Variable dentro de cada paso） | ||
| Rango de velocidad del huso | 10 ~ 90 ,20 ~ 180, 40 ~ 320 ,80 ~ 630R/min | ||
| Alimento rápido para el eje z | 10m/min | ||
| Alimento rápido para el eje x | 8m/min | ||
| Max. Viaje del eje x | 520 mm | ||
| Mínimo aporte | 0.001 mm | ||
| Estaciones de publicación de herramientas | 4 vías | ||
| Sección transversal de herramientas | 40 × 40 mm | ||
| Diámetro exterior | 100 mm | ||
| Conpero | Mtno.5 | ||
| Max. Atravesar | 250 mm | ||
| Potencia del motor principal | 15kw | ||
| Potencia de bomba de enfriamiento | 370W | ||
| Dimensiones generales de 2 m (L × W × H) | 4200 × 2000 × 1930 mm | 4200 × 2000 × 1980 mm | 4200 × 2000 × 2030 mm |
| Peso neto | 6600 kg | 6770 kg | 6940 kg |
