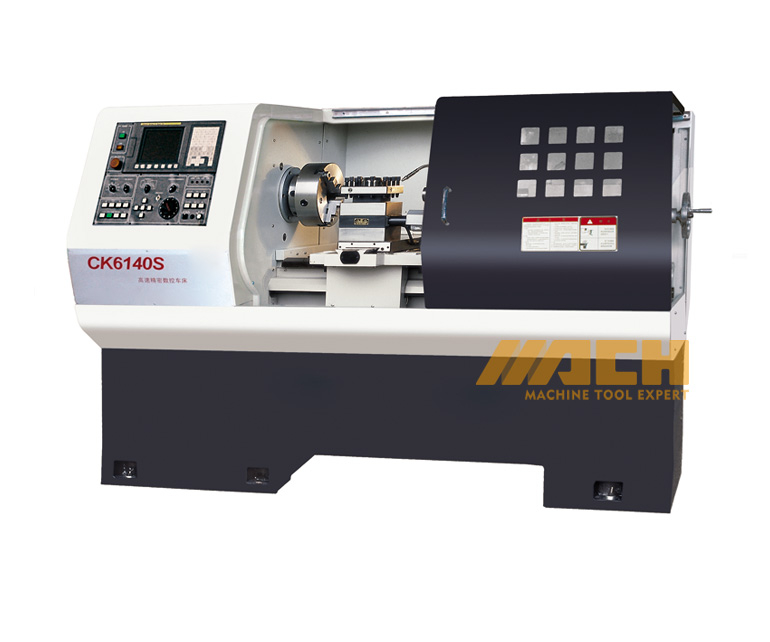

Modelo de máquina de torno de CNC: CK6136S/CK6140S
| Cantidad: | |
|---|---|
2. ya sea una herramienta vertical u horizontal de 4 estaciones o herramientas de 6 estaciones o herramientas de pandillas.
3. La publicación se encuentra en engranajes de contrito de precisión con una alta precisión de posicionamiento repetido.
4. El ardor y el contragolpe se suministran con tipo hidráulico o manual.
| ELEMENTOS | Ck6130s | CK6132S /CK6136S | CK6140S |
| De la cama | 300 mm (12 〞) | 360 mm (14 〞) | 400 mm (15.7 〞) |
| Sobre el transporte | 135/100 mm | 180/100 mm | 225/150 mm |
| Longitud máxima girada | 500 mm | 500/750/1000 mm | 500/750/1000 mm |
| Max. longitud de giro | 460 mm | 450/700/950 mm | 450/700/950 mm |
| Nariz de huso | D4 o A2-5 | C5 | C6 |
| Orificio del huso | 38 o 43 mm | 40 mm | 52 mm |
| Diámetro del orificio del cono y cono del orificio del huso | Mt.No.5 | Mt.No.5 | Mt.No.6 |
| Pasos de velocidad del huso (manual) | Variable | ||
| Rango de velocidad del huso | 200 ~ 3500R/min | 200 ~ 2800R/min | |
| Alimento rápido para el eje z | 10m/min | ||
| Alimento rápido para el eje x | 8 m/min | ||
| Max. Viaje del eje z | 460 mm (18 〞) | 490/740/990 mm | |
| Max. Viaje del eje x | 165/260 mm | 215/295 mm | 235/295 mm |
| Mínimo aporte | 0.001 mm | ||
| Estaciones de publicación de herramientas | Post de herramienta de pandilla o publicación de herramienta eléctrica | Herramientas de 4 vías o de 6 vías o pandillas | |
| Sección transversal de herramientas | 16 × 16 mm | 20 × 20 mm | |
| Diámetro exterior | 50 mm | 60 mm | |
| Conpero | Mt.No.3 | Mt.No.4 | |
| Max. Atravesar | 130 mm | 120 mm | |
| Par motor x/z | 3.6/4.7 nm | 3.6/4.7 nm | |
| Potencia del motor principal | 3kw (4 hp) | 3.7kW (5HP) | 3.7kW |
| Potencia de bomba de enfriamiento | 75W | ||
| Dimensiones generales (L × W × H) | 1500 × 945 × 1380 mm | (1870,2120,2370) × 1200 × 1415 mm | |
| Peso neto | 1100㎏ | 1500,1700,1900㎏ | 1600,1800,2000㎏ |
