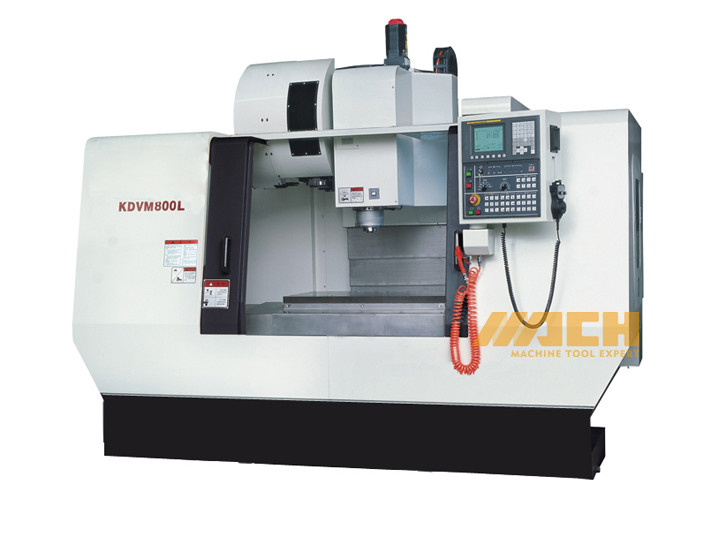

Modelo de máquina CNC Lathe: KDVM600L/KDVM800L/KDVM1000L
| Cantidad: | |
|---|---|
1. Base de ancho Desgn con x, y y z tres conjuntos de formas de rodillo lineal de precisión para la máquina
2. Los tornillos de pelota se estiran previamente para eliminar el juego posterior.
3. Situable para el baño en bruto y el corte de acabado.
| ELEMENTOS | KDVM600L | KDVM800L | KDVM1000L | |
| Viajar | | |||
| X viajar | 600 mm | 800 mm | 1000 mm | |
| Y viajar | 400 mm | 500 mm | ||
| Z viajar | 480 mm | 510 mm | ||
| Distancia entre el centro del huso y la guía de la columna | 484 mm | 550 mm | ||
| Distancia entre el extremo del huso y la mesa | 90 ~ 570 mm | 155-665 mm | ||
| Mesa | | |||
| Mesas | 750 × 400 mm | 930 × 510 mm | 1130 × 510 mm | |
| Max. carga de mesa | 450 kg | 600 kg | 600 kg | |
| T-Slot （Ancho × Número × Espacio） | 18 × 3 × 110 mm | 18 × 3 × 160 mm | ||
| Huso | | |||
| Taper Bore de huso | B-T40 | |||
| Velocidad del huso | 8000 rpm | |||
| Potencia del motor principal | 7.5/11kw | |||
| Eliminación de cortador del huso | neumático | |||
| Sentir | | |||
| X 、 y Velocidad de viaje | 0-20m/min | |||
| Z Velocidad de viaje | 0-20m/min | |||
| X 、 Y 、 Z Torque del motor Z | 12 nm | |||
| RepetAqBility (x/y/z) | ± 0.003 mm | |||
| Sistema de ching de herramientas | | |||
| Número de herramienta | Tipo horizonal: 16 | Tipo horizonal: 24 | ||
| Max. Tamaño de la herramienta (con herramienta adyacente) | ? 85 mm （Tipo horizonal） | ? 80 mm （Tipo horizonal） | ||
| Max. Tamaño de la herramienta (sin herramienta adyacente) | ? 130 mm （Tipo horizonal） | ? 130 mm （Tipo horizonal） | ||
| Max. longitud de la herramienta | 350 mm （Tipo horizonal） | 300 mm （Tipo horizonal） | ||
| Max. peso de la herramienta | 8 kg （Tipo horizonal） | 7 kg （Tipo horizonal） | ||
| Tiempo de cambio de herramientas (corte para cortar) | 2S （Tipo horizonal） | |||
| Otro | | |||
| Mínimo Entrada (x/y/z) | 0.001 mm | |||
| Dimensilias generales (L × W × H) | 3380 × 2060 × 2350 mm | 3950 × 2100 × 2600 mm | 3950 × 2100 × 2600 mm | |
| (Con transmisión automática) | ||||
| Peso neto | 3900㎏ | 5150㎏ | 5480㎏ | |
