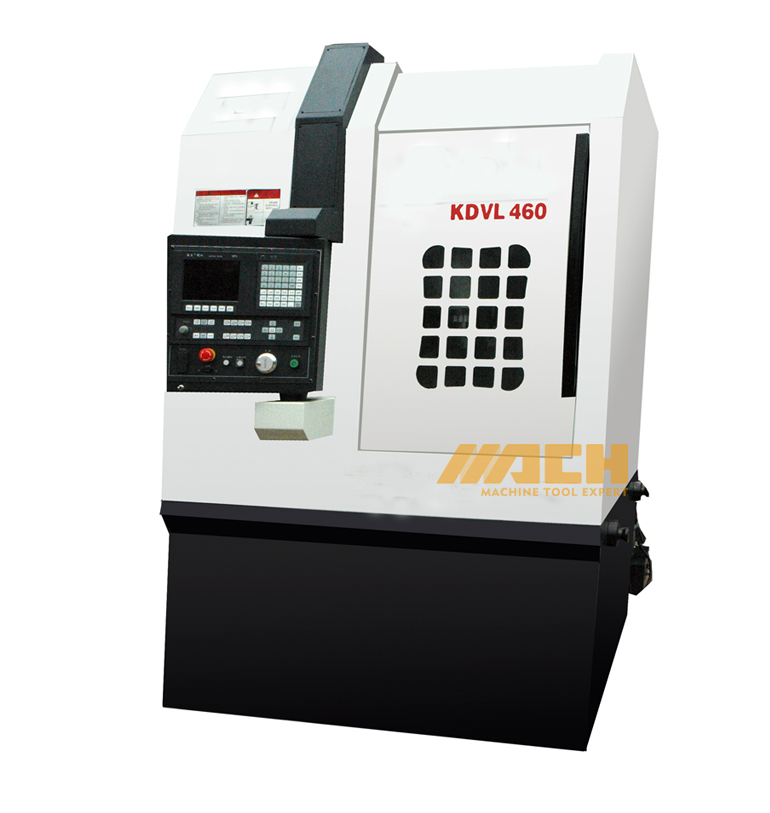

Modelo de máquina CNC Lathe: KDVL460/ KDVL460L/ KDVL600
| Cantidad: | |
|---|---|
2 Se aseguran fáciles de tirar y eliminar, se aseguran una redondez de la pieza de trabajo y otra precisión.
3 La torreta en el portaobjetos se mueve a lo largo de rieles longitudinales o transversales. Hay tres rieles transversales para soportar el portaobjetos.
Se utilizan 4 tornillos de bola y rieles lineales para garantizar la alimentación lisa y la precisión de GHGN.
5 Máquina Estructura de protección totalmente sellada. Transportador de extracción de chips lateral posterior.
| ELEMENTOS | KDVL460 KDVL460L | KDVL600 | |
| Capacidad | Max.swing | Φ530 mm | Φ650 mm |
| Max. Diámetro de corte | Φ500 mm | Φ600 mm | |
| Max.helight o girando | 430 mm | 600 mm | |
| Huso | Nariz de huso | A2-8 | A2-8 |
| ID de rodamiento del huso delantero | Φ120 mm | Φ140 mm | |
| Rango de velocidad del husillo | 100-2000R/min | 100-2000R/min | |
| Pasos de velocidad del huso | Varilable | Varilable | |
| Chuck Dia. | 12 ' | 18 ' | |
| Viajar | Viaje del eje x | -50;+250 mm | -30;+300 mm |
| Viaje del eje Z | 450 mm | 600 mm | |
| Sentir | Alimento rápido del eje x | 8m/min | 10m/min |
| Alimentamiento rápido del eje Z | 10m/min | 12m/min | |
| Publicación de herramientas | Tipo de estaciones de herramientas | Hidráulico | Hidráulico |
| Número de estatinas de herramientas | 8 | 8 | |
| Tamaño de vástago de herramientas (cuadrado) | 25x25 mm | 25x25 mm | |
| Tamaño de vástago de herramientas (redondo) | Φ40 mm | Φ40 mm | |
| Motor | Motor principal | 15 18/5kW | 18.5/22kw 11kw |
| Motor de bomba hidráulica | 1.5kw | 1.5kw | |
| Motor de bomba de refrigerante | 200W | 370W | |
| Otro | Dimensiln general (LXWXG) | 1590x2670x2545 mm | 23650x2700x3200 mm |
| Peso neto | 4500 kg | 8000 kg | |
1. 3-Jow Chuck (montado en torno)
2. Base de poste de herramientas de círculo (montado en torno)
3. Herramienta Post Swins Gib (montado en torno)
4. Base de herramienta cuadrada (montada en torno)
5. Caja de herramientas
