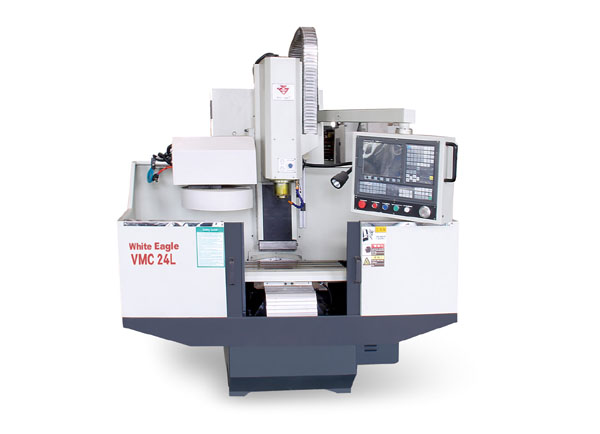

Máquina de fresado CNC económico XK7124L VMC24L VMC25L VMC530L VMC420L
| Cantidad: | |
|---|---|
1. Usado para mecaninar piezas de caja, piezas de carcasa, piezas en forma de disco.
2. La forma de columna y guía se molde precisamente con alta precisión
3. Dos estilo de cambio de herramientas están disponibles, manual y neumáticamente.
4. El sistema de control CNC podría adaptarse por motor o servomotor, proporcionando un buen esquema rentable a los clientes.
5. El soporte de la máquina y el cuerpo de la máquina están diseñados por separado para una entrega fácil y flexible por el usuario.
 | |||||
| | |||||
| Modelo | XK7124L/VMC24L | VMC25L | VMC530L | VMC420L | |
| MESA DE TRABAJO | Tamaño de la mesa de trabajo (L × W) (mm) | 810 × 240 | 1000 × 250 | 810 × 320 | 260 × 800 |
| T Slot (Ancho × Qty × espacios) (mm) | 16 × 3 × 60 | 16 × 3 × 60 | 14 × 3 × 100 | 16 × 3 × 63 | |
| Peso de carga máxima en la mesa de trabajo (kg) | 100 | 120 | 350 | 150 | |
| VIAJAR | X/Y/Z-AXIS VIAJE (MM) | 380/240/370 (470optional) | 535 × 320 × 375 | 550 × 330 × 450 | 410 × 260 × 410 |
| Distancia entre la nariz del huso y la mesa (mm) | 60-430 | 50-425 | 100-585 | 90-500 | |
| Distancia entre el centro del huso y la columna (mm) | 309 | 345 | 370 | 315 | |
| HUSO | Velocidad del huso (R/min) | 100-6000 | 100-4000 (6000/8000) | 60-8000 | 60-8000 |
| Cón de husillo | Bt30 | Bt30 | Bt30 | Bt30 | |
| Forma de sujeción de herramientas | Neumáticamente | Neumáticamente | Neumáticamente | Neumáticamente | |
| Capacidad de ATC (opcional) | 10 | 10 | 10 | 10 | |
| ALIMENTACIÓN | Velocidad de alimentación (mm/min) | 0-2000 | 0-2000 | 1-10000 | 1-10000 |
| Velocidad de alimentación rápida: eje x, y, z (m/min) | 15 | 15 | 15 | 15 | |
| EXACTITUD | Precisión de posicionamiento (mm) | 0.025 | ± 0.008 | ± 0.008 | ± 0.008 |
| Precisión de repetibilidad (mm) | 0.016 | ± 0.005 | ± 0.008 | ± 0.008 | |
| Min.set Unit (mm) | 0.001 | 0.001 | 0.001 | 0.001 | |
| MOTOR | Potencia del motor principal (KW) | 2.2/3.7 | 1.5/2.2 | 5.5/7.5 | 3.7/5.5 |
| Alimentación del motor de alimentación: eje x/y/z (kW) | 1.5/1.5/1.5 | 1/1/1 | 1/1/1 | 1/1/1 | |
| HERRAMIENTAS | Max.Size of Tool (MM) | Φ60 × 175 | Φ60 × 175 | Φ80 × 250 | Φ60 × 175 |
| Máx. Peso de carga de la herramienta (kg) | 3.5 | 3.5 | 7 | 3.5 | |
| OTROS | NW (incluir soporte a máquina) (kg) | 1000/1280 | 1700 | 3500 | 2000 |
| Tamaño total (L × W × H) (mm) | 1770 × 1650 × 1300 | 1516 × 1764 × 1708 | 2000 × 1750 × 2100 | 1800 × 1650 × 2000 | |
| Tamaño de embalaje (L × W × H) (mm) | 1900 × 1620 × 2480 (2580) | 2250 × 1910 × 2280 | 2100 × 1850 × 2100 | 1900 × 1750 × 2000 | |
| Cantidad de carga (20 ') | 6sets/40 'GP | 6sets/40 'GP | 6sets/40 'GP | 6sets/40 'GP | |
