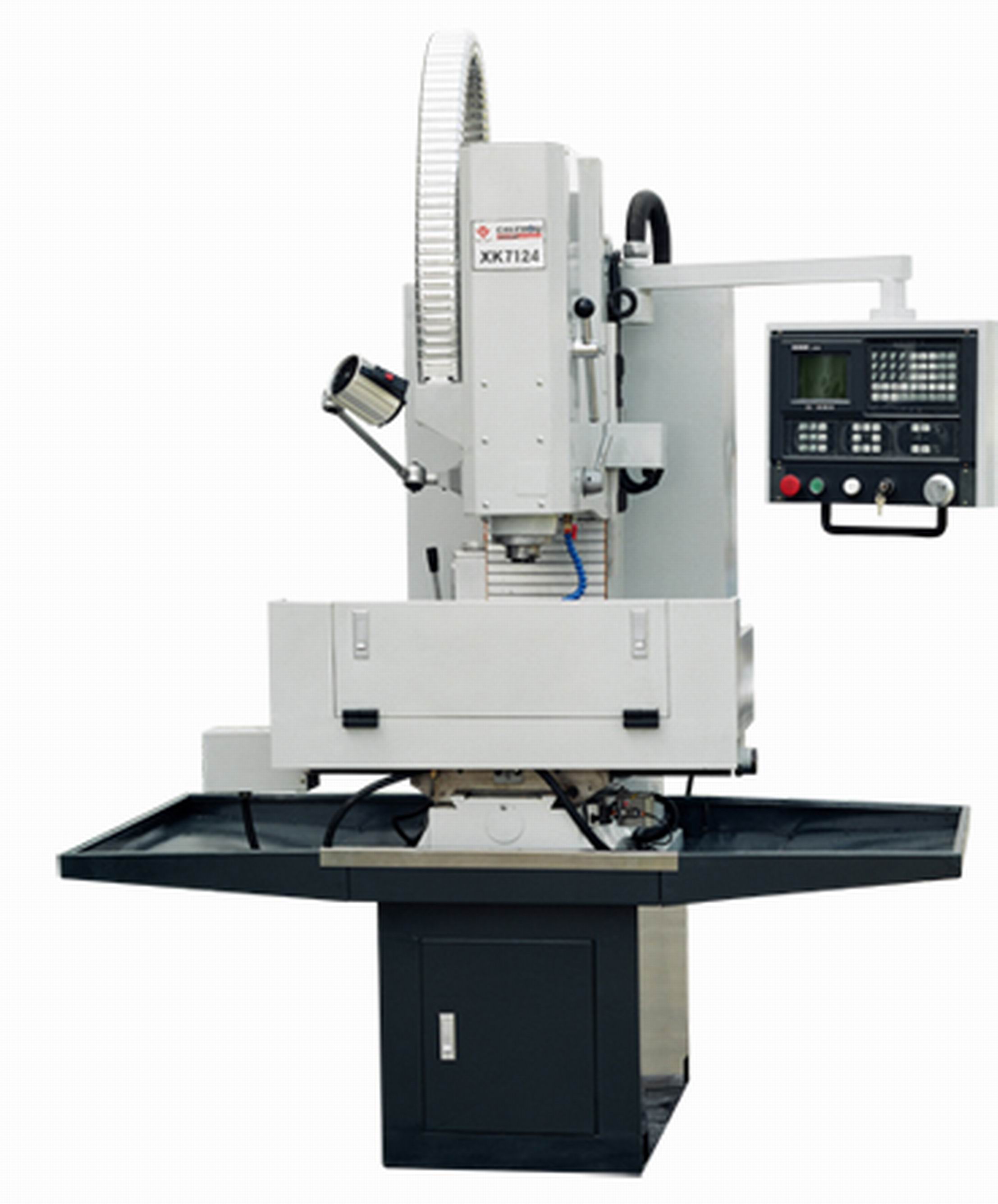

Máquina de fresado CNC económico XK7124 7124A XK7124B
| Cantidad: | |
|---|---|
1. Usado para mecaninar piezas de caja, piezas de carcasa, piezas en forma de disco.
2. La forma de columna y guía se molde precisamente con alta precisión
3. Dos estilo de cambio de herramientas están disponibles, manual y neumáticamente.
4. El sistema de control CNC podría adaptarse por motor o servomotor, proporcionando un buen esquema rentable a los clientes.
5. El soporte de la máquina y el cuerpo de la máquina están diseñados por separado para una entrega fácil y flexible por el usuario.
| Modelo | XK7124 、7124A | Xk7124b | |
| MESA DE TRABAJO | Tamaño de la mesa de trabajo (L × W) (mm) | 800 × 240 | 800 × 240 |
| 900 × 240 opcional | 900 × 240 opcional | ||
| T Slot (Ancho × Qty × espacios) (mm) | 16 × 3 × 60 | 16 × 3 × 60 | |
| Peso de carga máxima en la mesa de trabajo (kg) | 60 | 60 | |
| VIAJAR | X/Y/Z-AXIS VIAJE (MM) | 430 × 280 × 400 | 430 × 280 × 400 |
| 530 × 280 × 400 | 530 × 280 × 400 | ||
| Distancia entre la nariz del huso y la mesa (mm) | 60-460 | 50-450 | |
| 50-550 | |||
| Distancia entre el centro del huso y la columna (mm) | 297 | 297 | |
| HUSO | Velocidad del huso (R/min) | 100-4000 | 100-6000 |
| Cón de husillo | Bt30 | Bt30 | |
| Forma de sujeción de herramientas | Manual/neumático | Neumático | |
| Capacidad de ATC (opcional) | No | 4pcs simple ATC | |
| ALIMENTACIÓN | Velocidad de alimentación (mm/min) | 0-2000 | 0-2000 |
| Velocidad de alimentación rápida: eje x, y, z (m/min) | 6 | 6 | |
| EXACTITUD | Precisión de posicionamiento (mm) | 0.04 | 0.04 |
| Precisión de repetibilidad (mm) | 0.02 | 0.02 | |
| Min.set Unit (mm) | 0.001 | 0.001 | |
| MOTOR | Potencia del motor principal (KW) | 1.5 (motor A/C) | 2.2/3.7 |
| Alimentación del motor de alimentación: eje x/y/z (kW) | 1/1/1 | 1/1/1.5 | |
| HERRAMIENTAS | Max.Size of Tool (MM) | Φ60 × 175 | Φ60 × 175 |
| Máx. Peso de carga de la herramienta (kg) | 3.5 | 3.5 | |
| OTROS | NW (incluir soporte a máquina) (kg) | 900 | 1000 |
| Tamaño total (L × W × H) (mm) | 1640 × 1205 × 1950 (2050) | 1640 × 1205 × 1950 (2050) | |
| Tamaño de embalaje (L × W × H) (mm) | 1900 × 1620 × 2480 (2580) | 1900 × 1620 × 2480 (2580) | |
| Cantidad de carga (20 ') | 3sets | 3sets |
