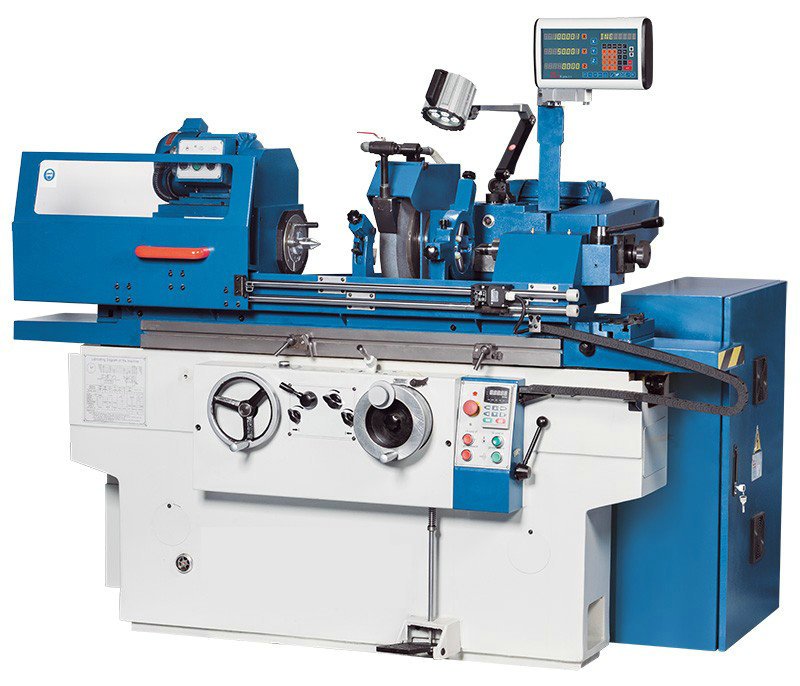

Características principales:
1.Table se puede inclinar para las operaciones de molienda cónica y la escala permite el ajuste a la posición deseada
2. El stock de spindle se puede girar 180 grados para operaciones de molienda interior
3. El husillo principal está montado hidrodínámicamente: la película de aceite evita el contacto entre el huso y el rodamiento
4. Guía de la mesa longitudinal y del husillo del husillo Guía cruzada Característica V y plana guía cada uno
5. Los refuerzos extraviados y las paredes generosamente diseñadas hacen que la base de la máquina sea resistente a las fluctuaciones y deformaciones de la temperatura
6. La película de petróleo entre el huso y el rodamiento reduce las vibraciones al mínimo para lograr los resultados superiores y la alta precisión
7. Ajuste de alimentación sin paso con una parada programable selectiva al final de cada movimiento de la tabla
8. Cabeza de huso ajustada precisamente y stock de huso de molienda sólida para lograr resultados de procesamiento superior en varias operaciones de molienda
9. Guías pulidas y terminadas manualmente en el eje x e y
10. Restablecimiento hidráulico o manual del huso de molienda
11. El movimiento longitudinal de la tabla es manualmente por volante o automáticamente por alimentación hidráulica
12. El huso de acumulación de rodamientos en ambos lados y redes planas deslizantes ajustables
Especificaciones técnicas:
| Especificación | unidad | M1408*300 | |
| Diámetros de molienda externos | mm | φ2 ~ 80 | |
| Diámetros de molienda internos | mm | φ10 ~ 60 | |
| Altura central | mm | 115 | |
| Max. Traverse de la mesa de trabajo | mm | 340 | |
| Velocidad de viaje hidráulico | m/min | 0.1 ~ 4 | |
| Máx. Peso de trabajo de trabajo | kg | 10 | |
| Longitud de molienda externa/interna | mm | 300/125 | |
| Gama giratoria de mesas de trabajo | ° | -3 ~+7 ° | |
| Máx. Velocidad periférica de la rueda | EM | 35 | |
| Tamaño de la rueda externa | mm | Max.φ250x25xφ75 minφ180x25xφ75 | |
| Velocidad giratoria de la rueda interna | r/min | 16000 | |
| Headstock y CailStock Center | morse | No.3 | |
| Potencia total del motor | KW | 2.34 | |
| Dimensión general de la máquina (LXWXH) | mm | 1360x1240x1000 | |
| Peso de la máquina | kg | 1500 | |
| Precisión laboral | |||
| Ronda (OD/ID) | 1.5/2.5 μm (OD/ID) | ||
| Uniformidad de la Dia. En la sección longitudinal (OD/ID) | 5/8 μm (OD/ID) | ||
| Rugosidad de la superficie (OD/ID) | RA0.32/0.63 μm (OD/ID) | ||
| Accesorios por correo | |||
| Tanque de refrigerante | colocar | 1 | |
| Tocador de ruedas molido | colocar | 1 | |
| Cubo de la rueda | colocar | 2 | |
| Mandril de equilibrio de ruedas | colocar | 1 | |
| Herramienta de molienda interna | colocar | 1 | |
| 3-CLAW CHUCK | colocar | 1 | |
| De tipo abierto | colocar | 1 | |
| Perro conductor | colocar | 1 | |
| Centro con punta de carburo | pcs | 2 | |
| Cuña de nivelación | pcs | 3 | |
| Eje de plumón para molienda interna | colocar | 2 | |
| Base de chuck | pcs | 1 | |
| Accesorios especiales | |||
| Tocador de radio | colocar | 1 | |
| De tipo cierre | colocar | 1 | |
| Soporte de equilibrio de rueda | colocar | 1 | |
