Dividiendo Head-BS-2

El Centro de índice Universal ha sido diseñado para llevar a cabo todo tipo de corte de engranajes. Precisión divisoria y palabra espiral con mayor precisión y eficiencia que nunca la cara central se puede inclinar desde una posición horizontal de 90 grados a -10 grados de vertical, y las inclinaciones se pueden leer a la ascala graduada en grados. El centro está construido a más altos estándares de ingeniería y está inspetada de fábrica y evaluada para garantizar completa.

Unidad de caída de cola                                                                                                                  : mm/in

Unidad de calcetería                                                                                                                                : mm/in

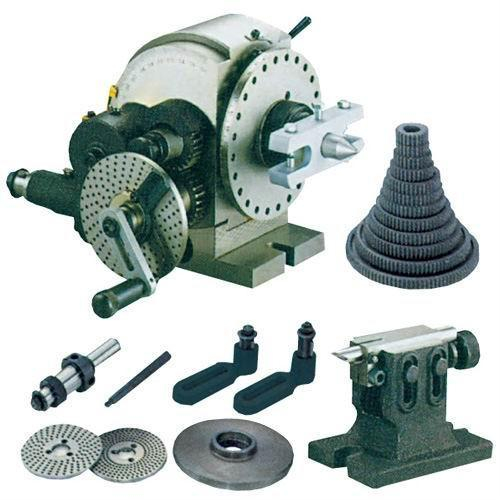

Accesorios estándar

Placa divisoria A, B, C
Número de agujeros de placa divisoria (Reducción de la reducción del engranaje del gusano 1:40)

                                                                                                                                           Unidad: MM

Serie BS-2 cabeza divisoria universal

Descripción:

1. La cabeza divisoria puede dividirse en cualquier ángulo mediante métodos directos, directos o diferentes. La relación entre el engranaje cálido y cálido es de 40: 1.

2. El huso endurecido y molido se mantiene rígidamente en un rodamiento de rodillos cónicos. El gusano está endurecido y molido también.

3. La cabeza giratoria se puede bloquear de cualquier ángulo desde 10 grados debajo de la configuración de precisión vertical horizontal a 90 grados para la rotación suave.

4. Todos los modelos tienen la nariz del huso roscado y la placa divisoria de 24 orificios con una conversión fácil a una indexación directa rápida en los números 2, 3, 4, 6, 8, 12 y 24.

5. Indexación fácil de números AL de 2 a 50 y muchos números de 52 de 380. El modelo BS-2 también está equipado para una indexación diferente para todos los números de 2 a 380, y para el corte en espiral.

6. Precisión precisa, poca reacción, apariencia fina y estructura fuerte para que pueda asegurar una rotación suave.

Unidad de stock de cabeza                                                                                                                                          : mm/in

Unidad de caída de cola                                                                                                                          : mm/in

Accesorios estándar

Placa divisoria A, B, C

Número de agujeros de placa divisoria (radio de reducción de engranaje de gusano 1:40)

                                                                                                                                                         Unidad: MM
