BS-0 BS-1

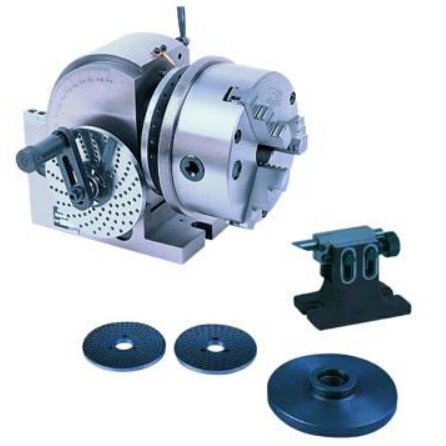

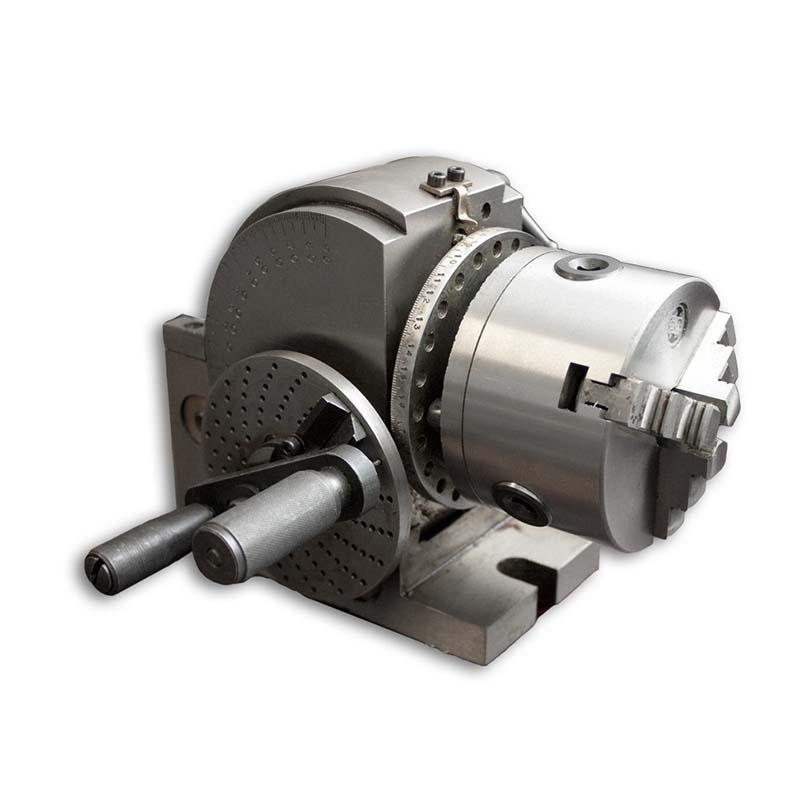

La cabeza divisoria semi-universal es un simple centro de índice y puede usarse para dividir directamente e indirectos. Complete el engranaje, la cara, el procesamiento de flauta y los accesorios sin necesidad, pero toda la construcción es la misma que el tipo universal. Los 24 agujeros de división rápida pueden completar 2, 3, 4, 6, 8, 12, 24 División de indexación. Adjunta 3 placas divisorias junto con la cabeza divisoria indirecta dividir en cualquier división indexando 2-50, 51-380.
Accesorios estándar:
Placa divisoria A, B, C.
Número de agujeros de placa divisoria (relación de reducción de engranaje de gusano 1: 40)
Número | Placa | 15,16,17,18,19,20 |
B-plate | 21,23,27,29,31,33 | |
C-placa | 37,39,41,43,47,49 |
Unidad de cabezal : mm/pulgadas
Modelo No. | A | B | H | h | a | b | g | Conteador del centro | Diámetro del orificio del huso |
BS-0 | 193 | 131 | 173 | 100 | 166 | 90 | 16 | Mt2 | 18 |
7.59 | 5.15 | 6.81 | 3.93 | 6.53 | 3.54 | 0.63 | 0.71 | ||
BS-1 | 242 | 168 | 220 | 128 | 206 | 113 | 16 | Mt3 | 20 |
9.52 | 6.61 | 8.66 | 5.04 | 8.11 | 4.45 | 0.63 | 0.79 |
Unidad de arrastre de cola : mm/pulgadas
Modelo No. | A1 | B1 | H1 | h | A1 | B1 | G1 |
BS-0 | 175 | 87 | 102 | 100 | 130 | 92 | 16 |
6.89 | 3.42 | 4.02 | 3.93 | 5.12 | 3.62 | 0.63 | |
BS-1 | 183 | 87 | 137 | 128 | 158 | 110 | 16 |
7.20 | 3.42 | 5.39 | 5.04 | 6.22 | 4.33 | 0.63 |
Accesorios opcionales:
Chuck 4
' o 5 ' 3-Jaw Chuck para BS-0
5 ' o 6 ' 3-Jaw Chuck para BS-1
Características
100% nuevas, de buena calidad
directa/indirecta divisura
semi-universal Division Head Machine
Fatible Machine
Professional División precisa precisa
Condición técnica
: Swing nuevo
: 6-1/2 ″
Altura central: 3-15/16 ″
Caper de cabezal: 7 B&S
Peso: 23 kg (50.7lbs)
Dimensiones del paquete: 410*235*205 mm (16*9*8 pulgadas)

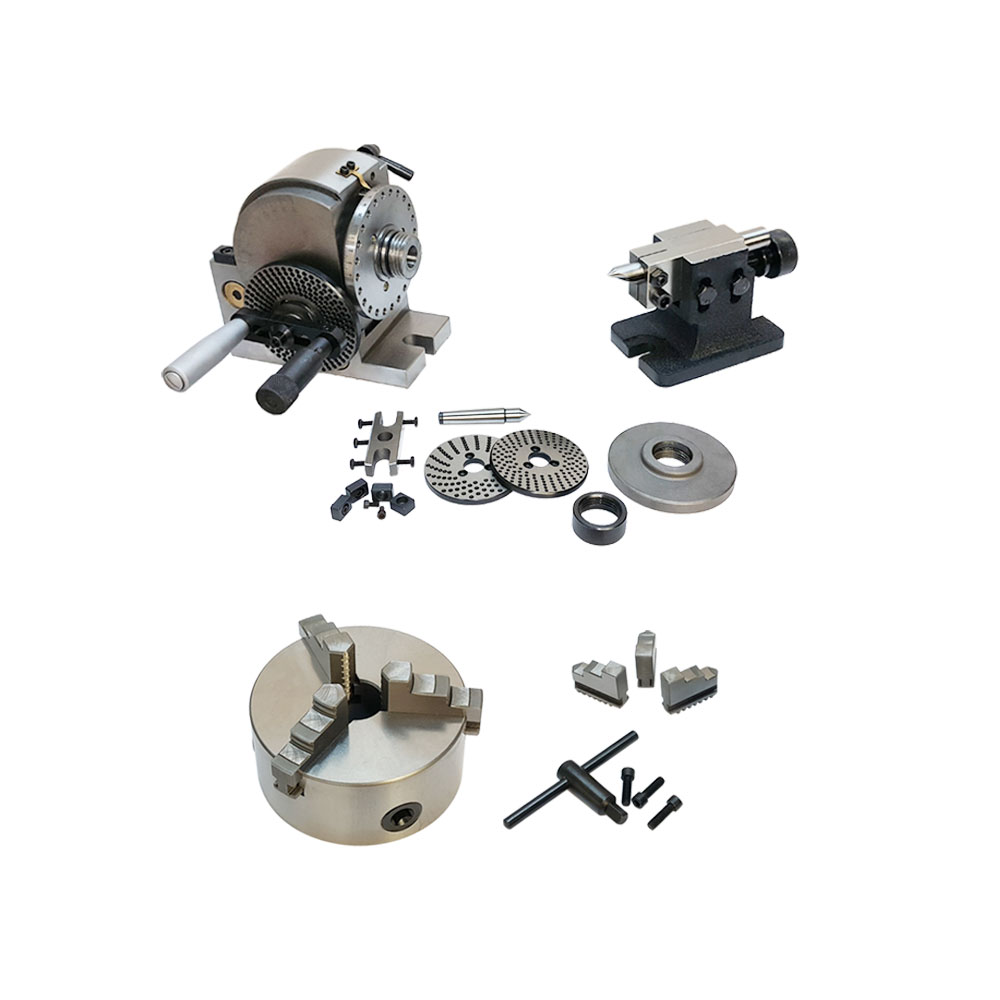

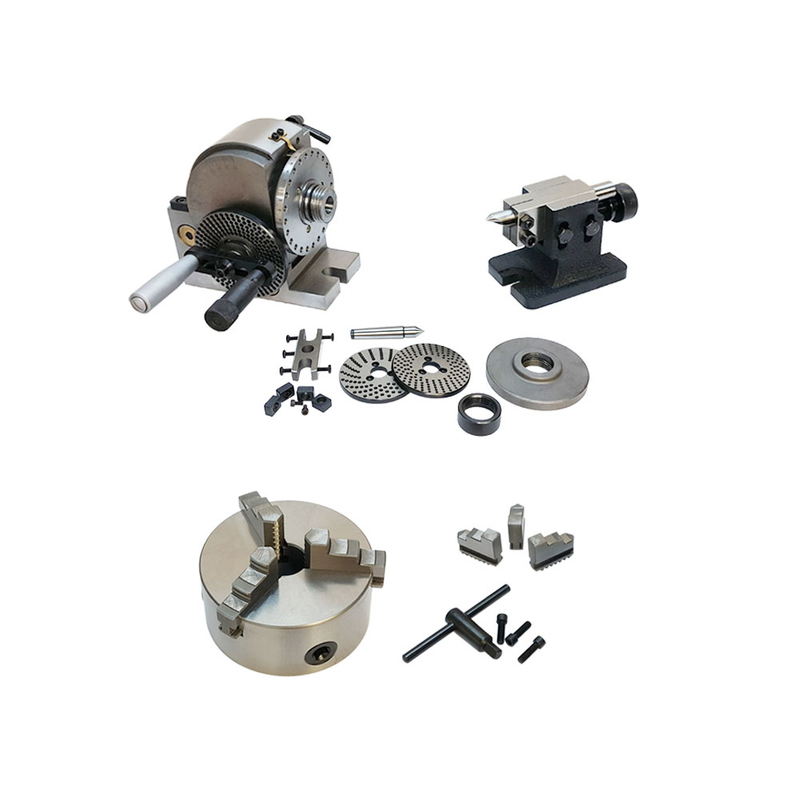

Paquete
1 x Juego de cabeza divisoria
3 x placas divisorias
1 x 125 mm 3 mandíbula
