Descripción del Producto

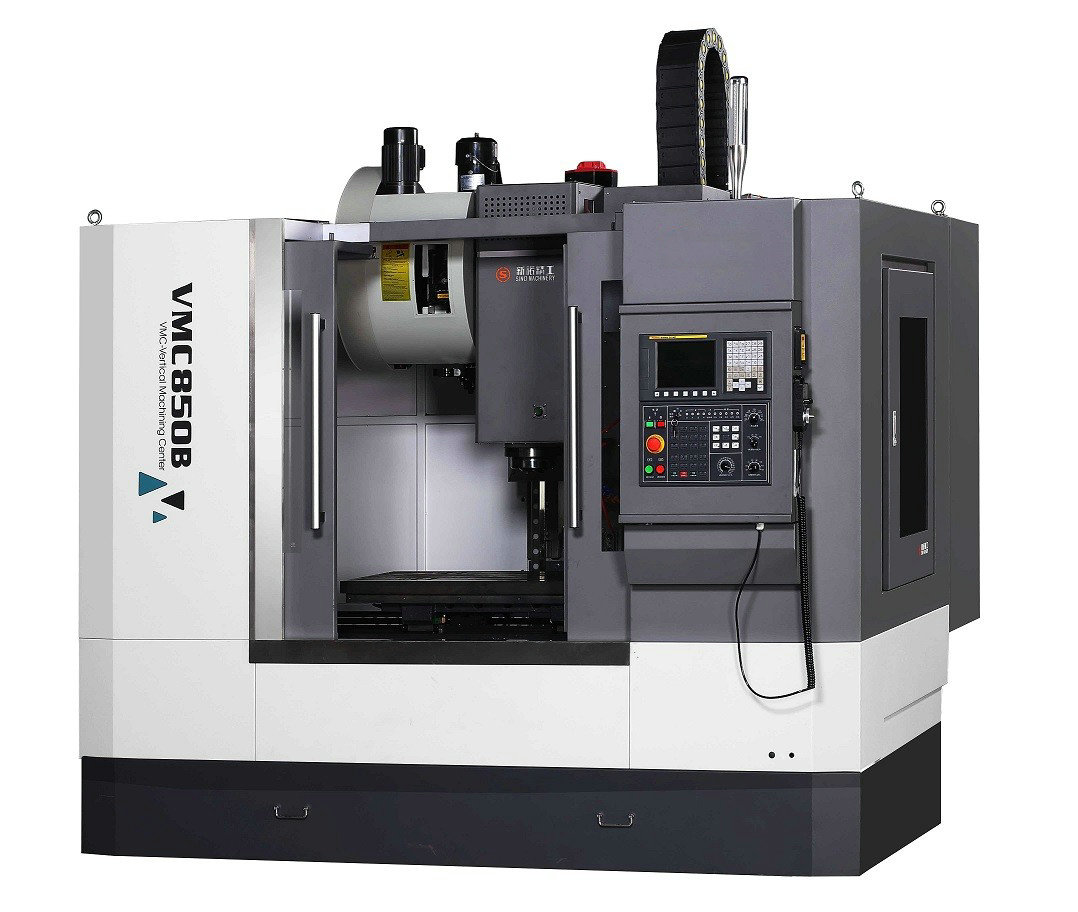

VMC850B es nuestro nuevo tipo de centro de mecanizado CNC de alta velocidad basado en la tecnología de Taiwán, que tiene más ventajas en la operación y las capacidades en comparación con los productos similares. Aplicado con un diseño C alto y rígido en la estructura, también se ha realizado con refuerzo en las costillas de la máquina. Todas las caras de contacto se han raspado manualmente, lo que garantiza la durabilidad de la precisión. Los ejes x/y se aplican con dos tipos de guía de rodadura: rodamiento de bolas y forma de guía de rodillos, que es opcional para los requisitos del cliente. El eje Z aplica la forma de la guía de rodillos, lo que permite que la máquina tenga alta rigidez, bajo ruido y pequeña fricción. Por lo tanto, la máquina puede hacer un desplazamiento rápido y obtener precisión circular. Equipado con tanque de aire, el agua se puede drenar manualmente. El husillo está conectado directamente, y la velocidad más alta es de 12000 rpm, que son una buena opción para mecanizar la alta precisión y eficiencia.

Especificación y parámetros de la máquina

CÓDIGO		ARTÍCULO					DETALLES
1		Mesa de trabajo （Ancho × Longitud）		mm			520 × 1000
2		Tlots t		mm			5-18
3		Distancia entre las ranuras T		mm			95
4		Máx.		kg			600
VIAJAR
5		X eje		mm			850
6		Y eje		mm			520
7		Eje z		mm			650
8		Distancia de columna a centro de husillos		mm			656
9		Distancia desde la superficie de la mesa hasta la nariz del huso		mm			110-760
HUSO
10	Agujero del orificio del huso		BT40
11	Rango de velocidad del husillo		r/min			20-8000
12	La transmisión de la caja del huso		Transmisión por correa
13	Modelo de motor principal		βii12/ 10000
14	Servo Main Motor Clased Power		KW			7.5
15	Servo Main Motor 30 minutos		KW			11
16	Servo principal del motor del motor principal		Nuevo Méjico			35.8
17	Tipo de balance dinámico de parte del huso		G1
18	Precisión del huso		Fuera de la cara del husillo: 0.005 mm
			Runut radial del husillo: cerca de 0.00 3mm
Tamaño del soporte de herramientas
19	Estándar del soporte de herramientas		MSA403 BT40
20	Estándar de remaches		MSA403 P40T-1
ALIMENTAR
21	Modelo de motor de alimentación x/y				βIsC 22 /2000
22	X/Y Motor de alimentación Max. Velocidad				r/min	2000
23	Potencia nominal del motor de alimentación x/y				KW	2.5
24	Torque de salida nominal del motor de alimentación x/y				Nuevo Méjico	20
25	Modelo de motor de alimentación del eje z				βisc 2 2b /2000
26	Motor de alimentación del eje z Motor máximo de velocidad				r/min	2000
27	Z Potencia nominal del motor de alimentación				KW	2.5
28	Z Torque de salida del motor de alimentación Z				Nuevo Méjico	20
29	Tasa de alimentación x/y				m/min	40
30	Z tasa de alimentación				m/min	30
31	Cortar la velocidad de alimentación				mm/min	12000
Revista de herramientas
32		Modelo de revista Herramientas		MANIPULADOR
33		CAPACIDAD		pcs			24
34		Herramientas completas Diámetro de herramienta máxima		mm			Ф78
35		Diámetro de la herramienta vacía vecina		mm			Ф120
36		Max.Tools Peso permitido		kg			8
37		Max.Tools Longitud permitida		mm			300
38		Tiempo de cambio de herramienta		s			3.5
39		Cambio de cambio de herramienta		Reenviar/reversión
Fuente de energía
40		Capacidad eléctrica de la máquina		Kva			20
41		Tasa de flujo de la bomba de enfriamiento		L/min			40
42		Aire comprimido a máquina		kg			6 ～ 8
43		Requisito de energía		380V ± 10% 50Hz
Requisito ambiental
44		Requisito de temperatura ambiental		0℃ ～ 40 ℃
45		Humedad relativa		20%～ 80%
Tamaño de la máquina
46		Dimensión de la máquina		mm			2310 × 2 636× 2900
47		Peso de la máquina		kg			6500
48		Escudo de máquinas					Protección completa
EXACTITUD
49		Precisión de posición x/y/z		mm			± 0.010
50		Precisión de reaposición X/Y/Z		mm			± 0.005
