Descripción del Producto

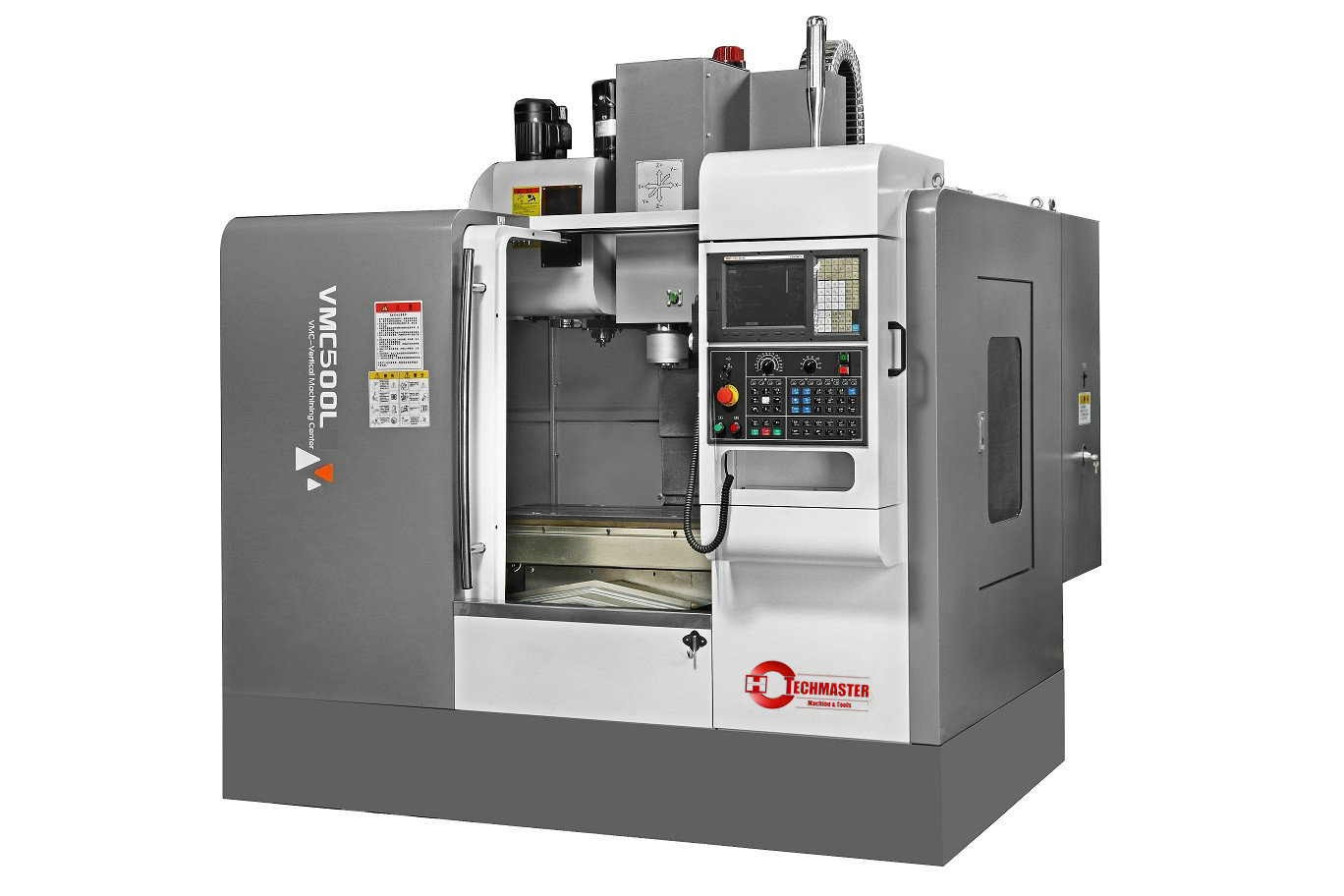

Descripción general del producto

Este centro de mecanizado vertical de la serie adopta la estructura móvil de la tabla de deslizamiento cruzado y la guía de deslizamiento, que se aplica principalmente en el procesamiento de las partes complicadas de mediana y pequeña escala. Aplicar el sistema de ingeniería sin computeria (CAE) para terminar la estructura optimizada y mejorar la confiabilidad de la máquina herramienta de la máquina herramienta, y el método de elementos finitos (FEM) para tomar el análisis científico y la optimización de la estructura de diseño, lo que puede garantizar la rigidez y la estabilidad de la herramienta de la máquina integral. como fresado, perforación, expansión, aburrido, tapping y fresado de perfil al momento de la sujeción. Es adecuado para el procesamiento de piezas con alta precisión, procedimiento multipado y forma complicada. Es la instalación clave en las industrias de maquinaria general, moho, aviación, energía y tráfico.

Características de la máquina

1. Los componentes principales de la máquina aplican el mejor hierro fundido gris que son de buena resistencia a los choques.
Todos los elenco se han realizado con el tratamiento con envejecimiento dos veces, para eliminar las tensiones residuales internas. Para que nuestra máquina pueda funcionar con alta rigidez y buena resistencia a los choques para un corte pesado y un corte intermitente.
2. Los componentes clave están diseñados con el software CAD, de esta manera, la estructura óptima puede
analizarse mediante la computadora, lo que garantiza la buena intensidad, rigidez y estabilidad térmica.
3. La cara articular de los componentes se pule manualmente, lo que garantiza el
área de contacto efectiva.

Máquina P arámetro

CÓDIGO	ARTÍCULO			DETALLES
1	Mesa de trabajo （Ancho × Longitud）	mm		380 × 720
2	Tlots t	mm		3-18
3	Distancia entre las ranuras T	mm		100
4	Máx.	kg		250
VIAJAR
5	X eje	mm		510
6	Y eje	mm		370
7	Eje z	mm		430
8	Distancia de columna a centro de husillos	mm		429
9	Distancia desde la superficie de la mesa hasta la nariz del huso	mm		105-535
HUSO
10	Agujero del orificio del huso	BT40
11	Rango de velocidad del husillo	r/min		20-8000
12	Modelo de motor principal	βii6/ 12000
13	Servo Main Motor Clased Power	KW		5.5
14	Servo Main Motor 30 minutos	KW		7.5
15	Servo principal del motor del motor principal	Nuevo Méjico		26.3
16	Tipo de balance dinámico de parte del huso	G1
17	Precisión del huso	Fuera de la cara del husillo: 0.005 mm
		Runut radial del husillo: 0.007 mm cercano
Tamaño del soporte de herramientas
18	Estándar del soporte de herramientas	MSA403 BT40
19	Estándar de remaches	MSA403 P40T-1
ALIMENTAR
20	Modelo de motor de alimentación x/y	βisc 8/3000
21	X/Y Motor de alimentación Max. Velocidad	r/min		3000
22	Potencia nominal del motor de alimentación x/y	KW		1.2
23	Torque de salida nominal del motor de alimentación x/y	Nuevo Méjico		7
24	Modelo de motor de alimentación del eje z	βISC 12B/3000
25	Motor de alimentación del eje z Motor máximo de velocidad	r/min		3000
26	Z Potencia nominal del motor de alimentación	KW		1.8
27	Z Torque de salida del motor de alimentación Z	Nuevo Méjico		11
28	Tasa de alimentación x/y	m/min		36
29	Z tasa de alimentación	m/min		32
30	Cortar la velocidad de alimentación	mm/min		10000
Revista Herramientas
31	Modelo de revista Herramientas	MANIPULADOR
32	CAPACIDAD	Pcs		16
33	Herramientas completas Diámetro de herramienta máxima	mm		Ф78
34	Diámetro de la herramienta vacía vecina	mm		Ф120
35	Max.Tools Peso permitido	kg		8
36	Max.Tools Longitud permitida	mm		240
37	Tiempo de cambio de herramienta	s		3
38	Cambio de cambio de herramienta	Reenviar/reversión
Fuente de energía
39	Capacidad eléctrica de la máquina	Kva		10
40	Tasa de flujo de la bomba de enfriamiento	L/min		10
41	Aire comprimido a máquina	kg		6～8
42	Requisito de energía	380V ± 10% 50Hz
Requisito ambiental
43	Requisito de temperatura ambiental		0 ℃～ 40 ℃
44	Humedad relativa		20% ～ 80%
Tamaño de la máquina
45	Dimensión de la máquina	mm		1700 × 2200 × 2500
46	Peso de la máquina	kg		2400
47	Escudo de máquinas			Protección completa
EXACTITUD
48	Precisión de posición x/y/z	mm		± 0.010
49	Precisión de reaposición X/Y/Z	mm		± 0.005
OTROS
50	Modelos Guide Way	Z box/ x, y lineal
51	Tipo de transportador de chips	FRENTE
52	Separación de agua de aceite	Tipo de máquina Separación de aceite de aceite
53	Tipo de lavado	Pistola de aire manual
54	Tipo de golpe	Puncheo frontal del huso
55	Proteger el huso	Protección de cortina de aire
