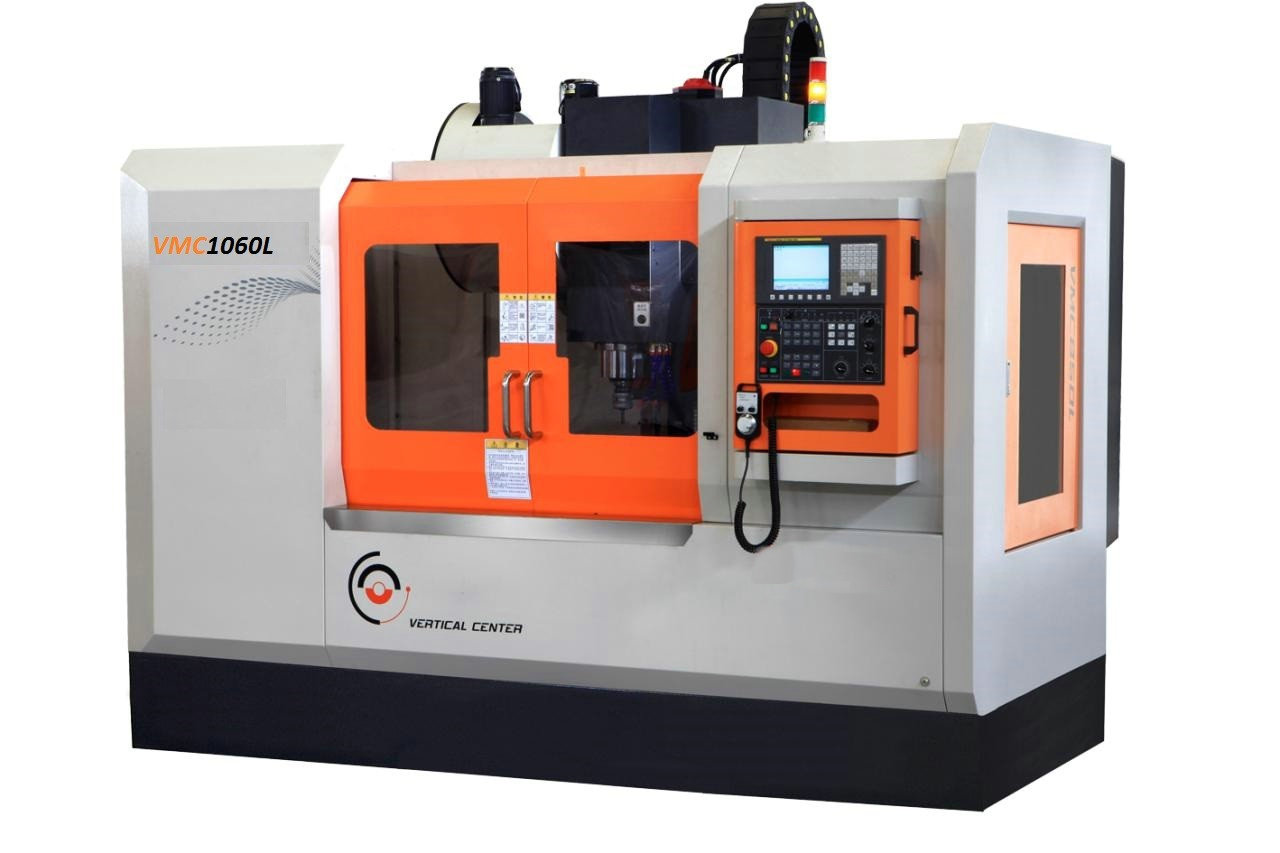

Centro de mecanizado vertical VMC1060L

1

Mesa de trabajo （ Ancho × Longitud ）

mm

600 × 1200

2

Tlots t

mm

5-18

3

Distancia entre las ranuras T

mm

100

4

Máx.

kg

800

VIAJAR

5

X eje

mm

1000

6

Y eje

mm

600

7

Eje z

mm

600

8

Distancia de columna a centro de husillos

mm

650

9

Distancia desde la superficie de la mesa hasta la nariz del huso

mm

120-720

HUSO

10

Agujero del orificio del huso

BT40

11

Velocidad del huso

rpm

8000

12

Modelo de motor principal

βii8/ 12000

13

Servo Main Motor Clased Power

KW

7.5

14

Servo Main Motor 30 minutos

KW

11

15

Servo principal del motor del motor principal

Nuevo Méjico

35.8

16

Tipo de balance dinámico de parte del huso

G1

17

Precisión del huso

Runut de cara del husillo :: 0.005 mm

Runut radial del husillo: 0.007 mm cercano

Tamaño del soporte de herramientas

18

Estándar del soporte de herramientas

MSA403  BT40

19

Estándar de remaches

MSA403  P40T-1

ALIMENTAR

20

Modelo de motor de alimentación x/y

βISC 22/2000

21

X/Y Motor de alimentación Max. Velocidad

r/min

2000

22

Potencia nominal del motor de alimentación x/y

KW

2.5

23

Torque de salida nominal del motor de alimentación x/y

Nuevo Méjico

20

24

Modelo de motor de alimentación del eje z

βISC 22B/2000

25

Motor de alimentación del eje z Motor máximo de velocidad

r/min

2000

26

Z Potencia nominal del motor de alimentación

KW

2.5

27

Z Torque de salida del motor de alimentación Z

Nuevo Méjico

20

28

Tasa de alimentación x/y

m/min

36/36

29

Z tasa de alimentación

m/min

36

30

Cortar la velocidad de alimentación

mm/min

10000

Revista Herramientas

31

Modelo de revista Herramientas

MANIPULADOR

32

CAPACIDAD

pcs

24

33

Herramientas completas Diámetro de herramienta máxima

mm

Ф78

34

Diámetro de la herramienta vacía vecina

mm

Ф120

35

Max.Tools Peso permitido

kg

8

36

Max.Tools Longitud permitida

mm

300

37

Tiempo de cambio de herramienta

s

3.5

38

Cambio de cambio de herramienta

Reenviar/reversión

Fuente de energía

39

Capacidad eléctrica de la máquina

Kva

20

40

Tasa de flujo de la bomba de enfriamiento

L/min

40

41

Aire comprimido a máquina

kg

6～8

42

Requisito de energía

380V ± 10% 50Hz

Requisito ambiental

43

Requisito de temperatura ambiental

0℃ ～ 40 ℃

44

Humedad relativa

20% ～ 80%

Tamaño de la máquina

45

Dimensión de la máquina

mm

2855× 2 150 × 2350

46

Peso de la máquina

kg

6000

47

Escudo de máquinas

Protección completa

EXACTITUD

48

Precisión de posición x/y/z

mm

± 0.010

49

Precisión de reaposición X/Y/Z

mm

± 0.005

1

Sistema de control

FANUC

Fanuc 0i MF

2

Motor de alimentación de servo

FANUC

3

Servo Motor

FANUC

4

CONDUCIR

FANUC

5

Unidad de huso

Kenturn /Células

BT40-φ150

6

Tornillo

PMI

4012/401 2/401 2（C3 ）

7

Camino de diapositivas lineal

Rexoth/ hiwin/ pmi

45 mm/45 mm/45 mm

8

Cilindro de herramientas

Haocheng /Chensound

4.5t

9

Revista de herramientas

Chensound

24to

10

ENGANCHE

ALCANZAR

28 gs

11

Intercambiador de calor

Kaukan

C & H-5AF/220V

12

Rodamiento de tornillo de bola

N tn/fag

30x62

13

Sistema de lubricación

Baotn

14

Cubierta protectora (3 ejes)

HW

15

CINTURÓN

Unita

8yu-944

16

POLEA

Mhn

8yu-48t

Forma de deslizamiento de movimiento lineal x/y/z

Separación de agua de aceite

Pre-tensión para el tornillo de pelota

Dispositivo antid contenimiento del husillo

Rígido

Sistema de lubricación automática

Sistema de enfriamiento de la pieza de trabajo

Interfaz rs232

M30 Sistema automático de apagado

Pistola de aire de polvo de soplado portátil

Intercambiador de calor del gabinete eléctrico

Pulso manual

En todo el escudo de protección

Pernos de anclaje y almohadillas
