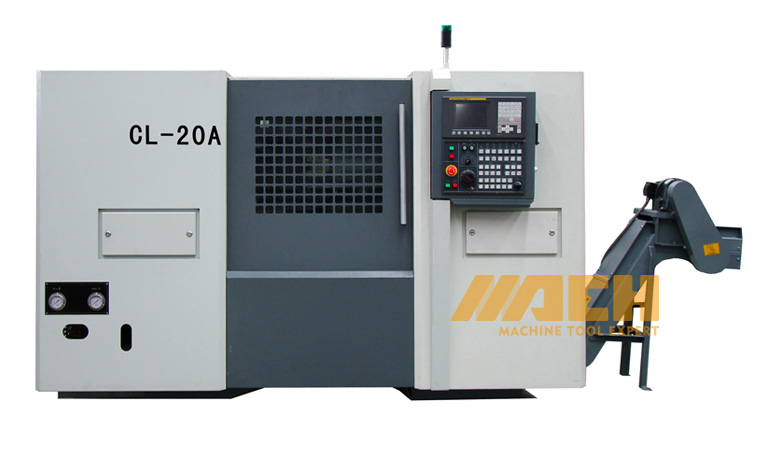

Camino inclinado CNC Máquina de torno: CL20a
| Cantidad: | |
|---|---|
2. El lecho de la máquina está hecho de hierro fundido estabilizado por calor. La configuración variosa está disponible con sindles de ASA 5 ″ a ASA 15 ″, alimentando hasta 30kW y una longitud de tuming de hasta 3000 mm.
3. Una amplia gama de opciones y accesorios permite que la máquina esté altamente personalizada para un mecanizado muy preciso y confiable.
| Artículo | CL15 | CL20A |
| Balancearse sobre la cama （mm) | 400 | 440 |
| Longitud máxima de giro (mm) | 250/320 | 500 |
| Max. Diámetro de rotación (ejes) (mm) | 160 | 360 |
| Max. Diámetro de rotación (discos) (mm) | 200 | 300 |
| Tipo de vía guía | lineal | lineal |
| Tamaño de Chuck | 6 ″ (152.4 mm) | 8 ″ (203.2 mm) |
| Nariz de huso | ISO A2-5 | ISO A2-6 |
| Velocidad del husillo (RPM) | 50-5000 | 45-4500 |
| Mainspindle Motor Power (S6) (KW) | 5.5 (7.5) | 11 (15) |
| Diámetro de diámetro del huso (mm) | 46 | 62 |
| Diámetro de la barra máxima (mm) | 32 | 52 |
| Viajes del eje X (mm) | 120 | 165 |
| Viaje del eje z (mm) | 260/330 | 510 |
| Traveres rápidos del eje X (m/min) | 15 | 15 |
| Traveres rápidos del eje z (m/min) | 18 | 20 |
| Torreta: Número de estaciones | 8 | 8 |
| Tamaño de la herramienta (mm) | 20 × 20 | 25 × 25 |
| Diámetro de la pluma de astro de cola (mm) | 60 | 80 |
| Tailstock Quill Travel (mm) | 80 | 130 |
| Tailstock Taper (MT) | 3 | 3 |
| Tamaño de la máquina: L × W × H (mm) | 2130/2350 × 1555 × 1880 | 2760 × 1500 × 1750 |
| Peso neto (kg) | 3300/3500 | 4800 |
| Tipo de CNC | Fanuc 0i TD | Fanuc 0i TD |
