Cabeza divisoria universal F11160A F11200A
| Cantidad: | |
|---|---|
Esta serie es uno de los archivos adjuntos más importantes para la fresadora. Con la ayuda de esta cabeza divisoria, la pieza de trabajo mantenida entre los centros, o en un fuck se puede girar a cualquier ángulo como se desee y la periferia de una pieza de trabajo se puede dividir en cualquier división de partes iguales. Por medio de todo tipo de cortadores, la cabeza divisoria también puede ayudar a la máquina de fresado a realizar la operación de fresado para el engranaje espolón de flauta, el engranaje espiral, la flauta espiral, la leva archimedean, la flauta helicoidal, etc.
ESPECIFICACIÓN | F11 100A | F11 125A | F11 160A | F11200A | ||||||
Altura central mm | 100 | 125 | 160 | 200 | ||||||
Ángulo giratorio del huso desde su posición horizontal (hacia arriba) | ≤95 ° | |||||||||
Posición horizontal (hacia abajo) | ≤5 ° | |||||||||
Ángulo giratorio del huso para una revolución completa del mango divisor | 9 ° (540 Grad; 1'Chor | |||||||||
Mínimo Lectura de Vernier | 10 ″ | |||||||||
Relación de engranaje de gusano | 1:40 | |||||||||
Cónico de orificio del huso | Mt3 | Mt4 | ||||||||
Ancho de localizar la llave mm | 14 | 18 | ||||||||
Dia. De tapa corta de la nariz del huso para la brida de montaje mm | 41.275 | 53.975 | ||||||||
Números de agujeros en la placa de índice | 1er plato | 24,25,28,30,34,37,38,39,41,42,43 | ||||||||
Segunda placa | 46,47,49,51,53,54,57,58,59,62,66 | |||||||||
Cambiar mecanismo | Módulo | 1.5 | 2 | |||||||
Números de dientes | 25,30,35,40,50,55,60,70,80,90,100 | |||||||||
Error de indexación individual del huso para una revolución completa del mango divisor | ± 45 ″ | |||||||||
Error acumulado en cualquier periferia de 1/4 de husillo | ± 1 ' | |||||||||
Max. Cierre (kg) | 100 | 130 | 130 | 130 | ||||||
Peso neto (kg) | 67 | 101.5 | 113 | 130 | ||||||
Peso bruto (kg) | 79 | 111.5 | 123 | 140 | ||||||
Tamaño de embalaje (mm) | 616x465x265 | 635x530x530 | 710x535x342 | 710x535x342 | ||||||
Sketch y dimensiones de instalación de la serie F11
Modelo | A | B | C | D | E | F | G | H | L | M | N | O | P |
F11100A | 162 | 14 | 102 | 87 | 186 | 95 | 116 | 100 | 93 | 54.7 | 30 | 100 | 100 |
F11125A | 209 | 18 | 116 | 98 | 224 | 117 | 120 | 125 | 103 | 68.5 | 34.5 | 100 | 125 |
F11160A | 209 | 18 | 116 | 98 | 259 | 152 | 120 | 160 | 103 | 68.5 | 34.5 | 100 | 160 |
F11120A | 209 | 18 | 116 | 98 | 299 | 192 | 120 | 200 | 103 | 68.5 | 34.5 | 100 | 200 |

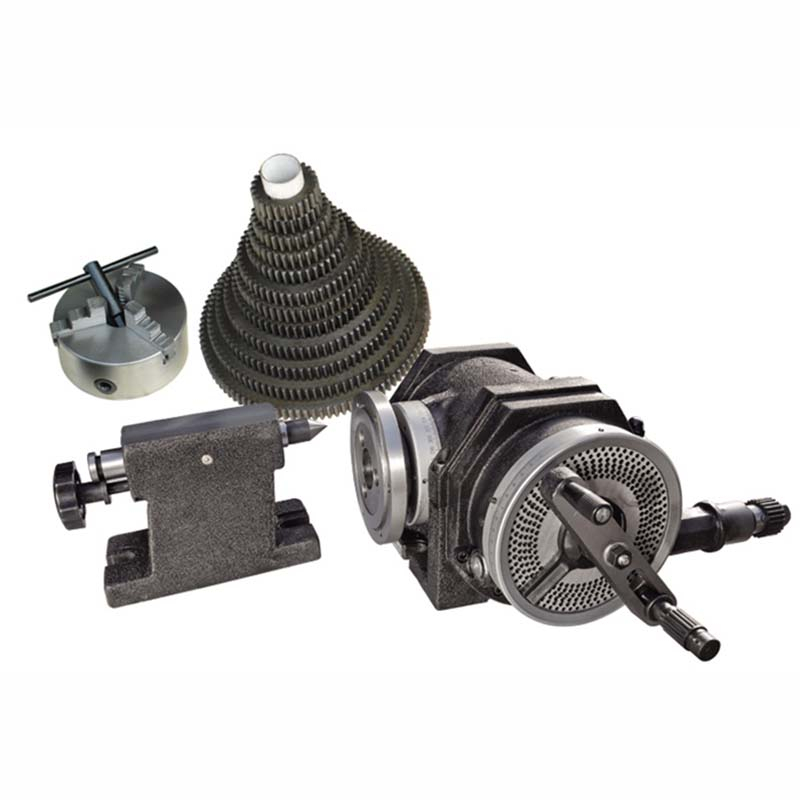

Accesorios:
1.Tailstock 2. Cambie el soporte del engranaje 3.12pcs Cambiar engranaje 4.Jack 5. Center 6. Plaza de división 7. GLANGE 8.3-JAW CHUCK
9. Tabla de ruido (opcional)
