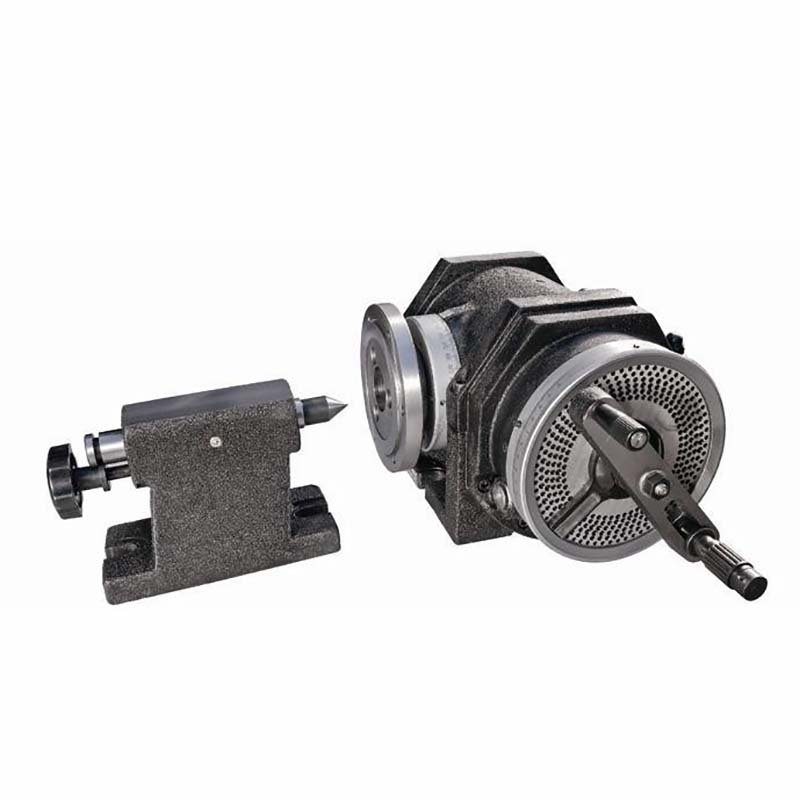

Cabeza divisoria semi-universal de la serie F12
| Cantidad: | |
|---|---|
Especificaciones:
1. Serie F12 tipo, el cabezal divisivo semi-universal es uno de los archivos adjuntos más importantes para la máquina de fresado. Con la ayuda de esta cabeza divisoria, la pieza de trabajo que se mantiene se puede llevar a cabo una indexación directa e indexación simple, o girar a cualquier ángulo que desee y la periferia de una pieza de trabajo se puede dividir en cualquier división de divisiones iguales y etc.
2. La serie F12 con rueda derecha.
ESPECIFICACIÓN | F12100 | F12125 | F12160 | F12200 | |
Altura central mm | 100 | 125 | 160 | 200 | |
Ángulo giratorio del huso desde su posición horizontal (hacia arriba) | ≤95 ° | ||||
Posición horizontal (hacia abajo) | ≤5 ° | ||||
Ángulo giratorio del huso para una revolución completa del mango divisor | 9 ° (540 Grad., 1'Elcre) | ||||
Min. Lectura de Vernier | 10 ' | ||||
Relación de engranaje de gusano | 1:40 | ||||
Cónico de orificio del huso | Mt3 | Mt4 | |||
Ancho de localización de la tecla. Mm | 14 | 18 | |||
Diámetro de topo corto de Spindlenose para la brida de montaje mm | Φ41.275 | Φ53.975 | Φ53.975 | Φ53.975 | |
Números de agujeros en la placa de índice | 1er plato | 24,25,28,30,34,37,38,39,41,42,43 | |||
Segunda placa | 46,47,49,51,53,54,57,58,59,62,66 | ||||
Error de indexación individual del huso para una revolución completa del mango divisor | ± 45 ″ | ||||
Error acumulado en cualquier periferia de 1/4 de husillo | ± 1 ″ | ||||
Max. Kg Kg | 100 | 130 | 130 | 130 | |
Peso neto kg | 57 | 83.5 | 100 | 130 | |
Peso bruto kg | 69 | 96 | 114 | 140 | |
Dimensiones de casos mm | 610 × 459 × 255 | 536 × 460 × 310 | 710 × 505 × 342 | 710 × 535 × 342 | |
Boceto dimensional
Boceto de instalación y dimensiones:
Modelo | A | B | C | D | E | F | G | H | L | M | N | O | P |
F12100 | 162 | 14 | 102 | 87 | 186 | 95 | 116 | 100 | 93 | 54.7 | 30 | 100 | 100 |
F12125 | 209 | 18 | 116 | 98 | 224 | 117 | 120 | 125 | 103 | 68.5 | 34.5 | 100 | 125 |
F12160 | 209 | 18 | 116 | 98 | 259 | 152 | 120 | 160 | 103 | 68.5 | 34.5 | 100 | 160 |
F12200 | 209 | 18 | 116 | 98 | 299 | 192 | 120 | 200 | 103 | 68.5 | 34.5 | 100 | 200 |
Accesorios:
1.Tailstock 2.Dividing Plate 3.Fleans 4.3 Jaw Chuck 5. Tabla de ronda (opcional)
