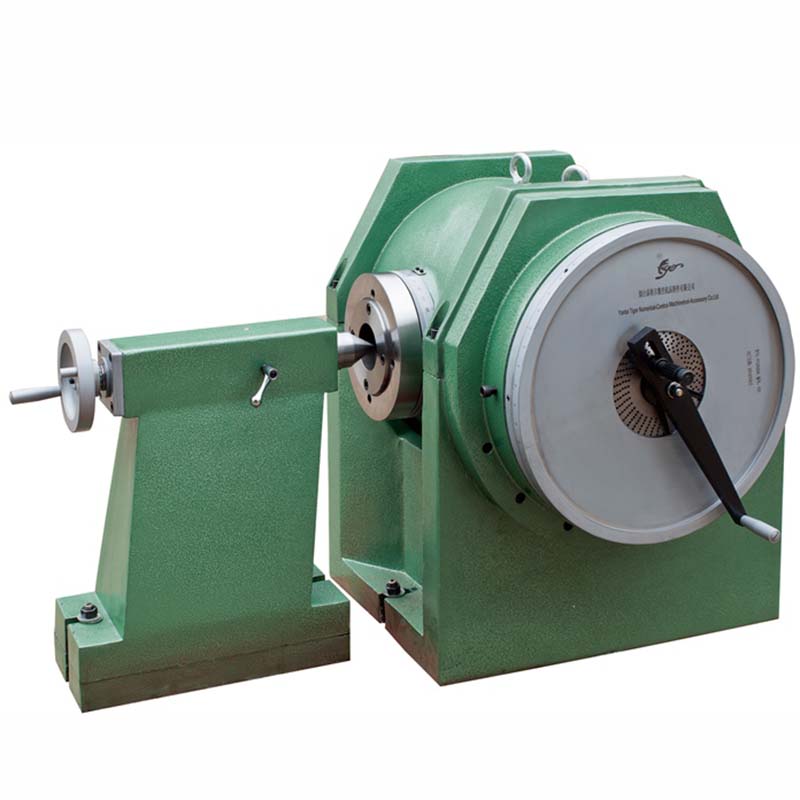

Cabeza divisoria de la serie F12 de servicio pesado
| Cantidad: | |
|---|---|
Heavy F12 Series Semi-Universal Head Divisiding es uno de los accesorios más importantes para la gran fresadora. Se puede usar para indexación simple y círculo divisor en cualquier parte igual, etc.
ELEMENTOS | F12260 | F12300 | F12400 | F12500 | F121000 | ||
Altura central mm | 260 | 300 | 400 | 500 | 1000 | ||
Ángulo giratorio del huso desde horizontal hasta hacia arriba | ≤95 ° | ||||||
Posición horizontal (hacia abajo) | ≤5 ° | ||||||
Ángulo giratorio del huso para una revolución completa del mango divisor | 9 ° | ||||||
Mínimo Lectura de Vernier | 10 ' | ||||||
Relación de engranaje de gusano | 1:40 | ||||||
Cónico de orificio del huso | MT6 | MT6 | MT6 | Mt5 | Mt5 | ||
Ancho de localizar la llave mm | 18/20 | 18/20 | 18/20 | 22 | 22 | ||
Dia. De tapa corta de la nariz del huso para la brida de montaje mm | Φ82.563 | Φ82.563 | Φ82.563 | Φ106.375 | Φ222.375 | ||
Número de agujeros en la placa divisoria | 1er plato | 24,25,28,30,34,37,38,39,41,42,43 | |||||
Segunda placa | 46,47,49,51,53,54,57,58,59,62,66 | ||||||
Error de indexación individual del huso para una revolución completa del mango divisor | 80 ' | 80 ' | 80 ' | 500 | 1000 | ||
Error acumulado en cualquier periferia de 1/4 de husillo | ± 70 ' | ± 70 ' | ± 70 ' | ± 1 ' | |||
Max. KG KG | 380 | 380 | 380 | 100 | 500 | ||
Accesorios dimensionales de boceto
:
1.Tailstock 2.Dividing Plate 3. BLANGE 4.3 JAW CHUCK 5. Tabla de ronda (opcional)
