AD ZX45
| Cantidad: | |
|---|---|

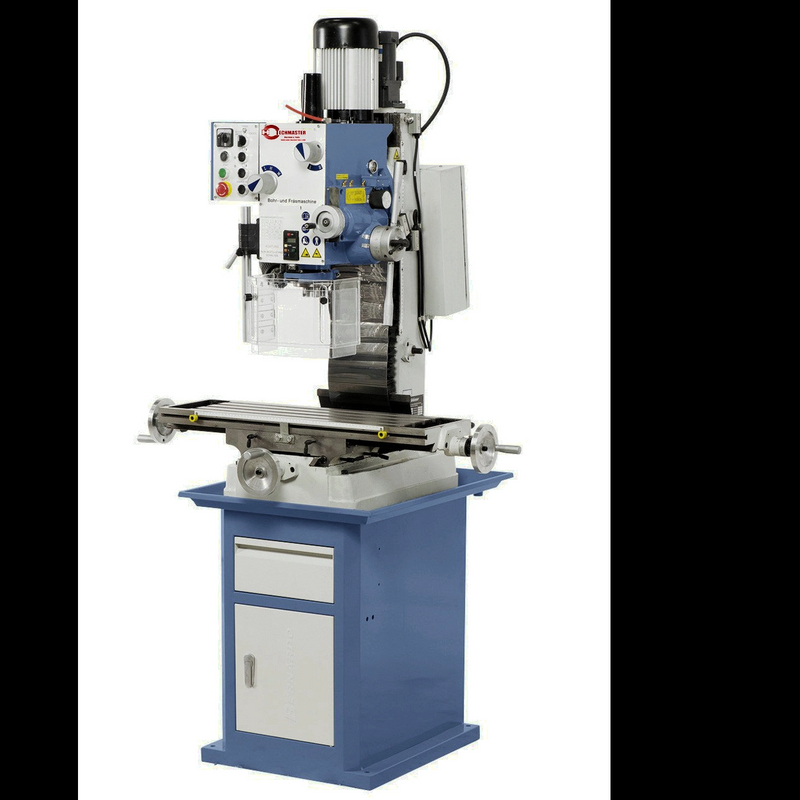

La máquina de perforación y fresado es una actualización del clásico FM 45 V aprobado completo con ajuste de altura motorizada de la cabeza del molino y la pantalla de trazo de huso digital, este modelo es muy fácil de usar. La construcción compacta y la amplia gama de rendimiento hacen que este modelo sea ideal para fabricantes de modelos, artesanos y talleres de reparación.
Capacidad de perforación en acero | 32 mm |
Capacidad de perforación sobre hierro fundido | 40 mm |
Huso de distancia a columna | 260 mm |
Velocidad del huso | (12) 50 - 2520 rpm |
Cón de husillo | Mt 4 |
Golpe de husillo | 120 mm |
Alimento para husillo | (3) 0,12 / 0,19 / 0,26 mm / rev. |
Tamaño de la tabla / tamaño de lotes T | 820 x 240 mm / 14 mm |
Huso de distancia a la mesa | 120 - 410 mm |
Viajar (x / y) | 540/190 ** mm |
Muelle inclinable | -90 ° a +90 ° |
Ajuste de altura de la cabeza del molino | 290 mm |
Motor de elevación | 90 W |
Potencia de salida del motor S1 100% | 1,1 / 1,5 kW (400 V) |
Entrada de energía del motor S6 40% | 1,5 / 2,2 kW (400 V) |
Dimensiones de la máquina (W x D x H)* | 1150 x 850 x 1450 mm |
Peso aprox. | 310 kg |
* Sin Stan
** 140 mm en el modelo con lectura digital de 3 ejes
El motor de elevación permite un ajuste de altura conveniente de la cabeza del molino
El dispositivo automático de alimentación de husillo y corte de rosca viene estándar
Amplia gama de aplicaciones, como perforación, fresado, tapping, etc.
Pantalla digital para alimentación del huso incluida
La cabeza de la fábrica se inclina a ambos lados -90 ° a +90 °
El interruptor selector de engranajes permite un cambio de velocidad rápido y fácil
Guía de cola de milano en el eje x e y, ajustable por Gibs
La guía de cola de caída de la cabeza del engranaje maximiza la estabilidad
Potente motor de aluminio de 2 velocidades
Mesa cruzada sólida, grande, superficie tratada
Ruedas de engranaje pulido, en baño de aceite, asegurar un funcionamiento suave
Accesorios estándar:
Alimentación automática del huso
Barra de tiro M 10 con adaptador M 16
Taladro de taladro 1 - 16 mm con Mt 4 Taper
Manga de taladro de taper morse mt 4/3, mt 3/2
Head de fresado 80 mm con Mt 4 Taper
Dispositivo de corte de subprocesos
Motor de levantamiento para la cabeza del molino
Luz de la máquina LED
Indicación de trazo de huso digital
Cubierta protectora ajustable de altura
Cubierta de acero
Escala longitudinal
Herramientas
