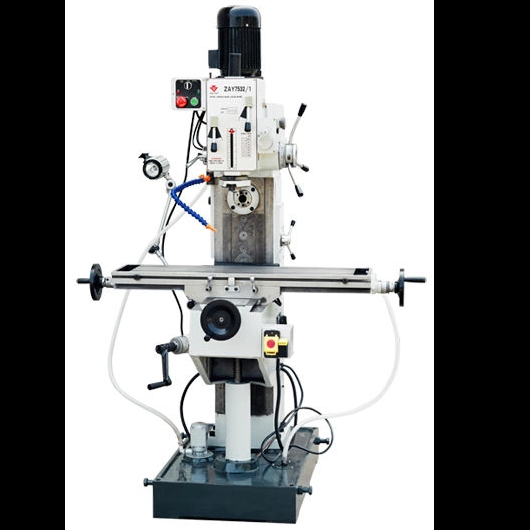

Zay7532/1
| Cantidad: | |
|---|---|

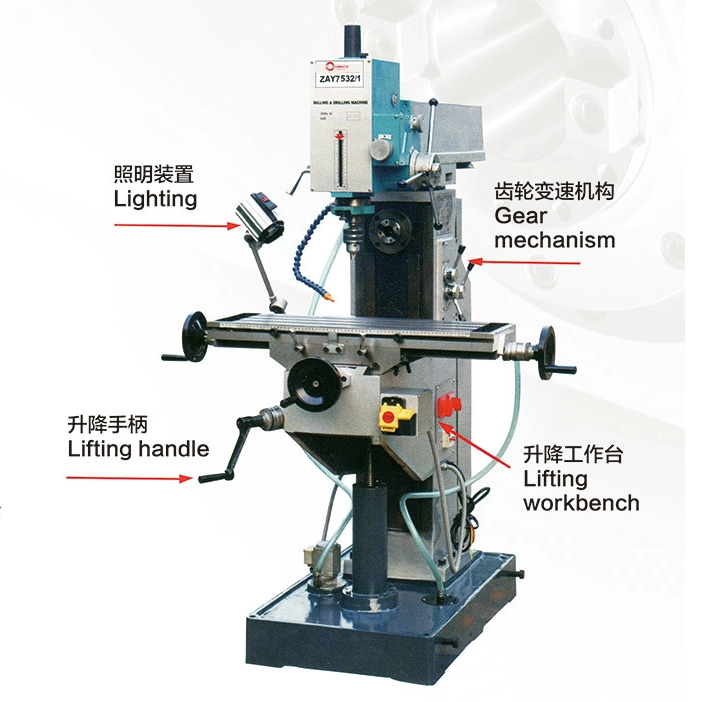

Las principales características de rendimiento:
El cabezal de fresado vertical se puede mover hacia adelante o hacia atrás
La cabeza de fresado vertical puede girar 90 verticalmente y 360 horizontalmente.
Atopes ajustables en la mesa
Feed manual de pluma
Mesa elevada de hierro de fundición de alta tracción
Motor doble con fuerza potente
Accesorios estándar:
Llave de Allen
Deriva
Llave
Perforador de chuck
Destornillador
Dibujar barra y junta
Accesorios opcionales:
Pararse
Cuenca de aceite
Adjunto de alimentación eléctrica
Vicio de la máquina
Cucar
Soporte de cortador de fresador
Reducción de la manga
Molinero
Barra aburrida
Sistema eléctrico de tapping
Sistema de refrigerante

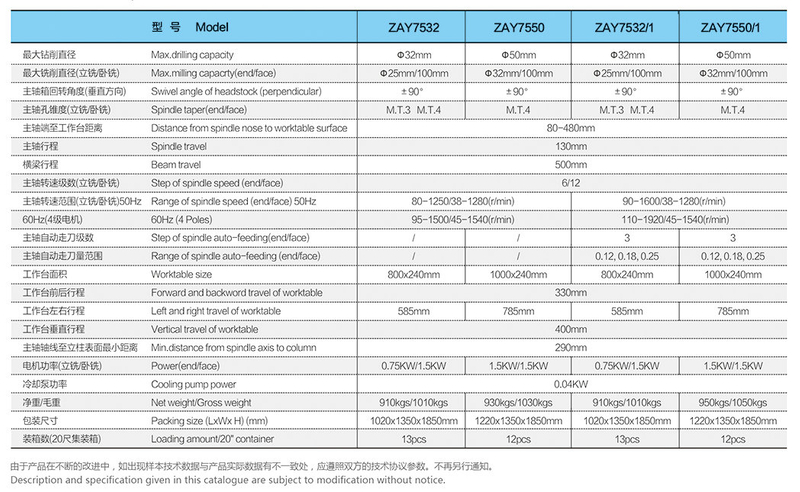

Producto Principales parámetros técnicos:
ARTÍCULO | Zay7532/1 | Zay7540/1 | Zay7550/1 |
Capacidad máxima | 32 mm | 40 mm | 50 mm |
Max. Capacidad de molienda (extremo/cara) | 25/100 mm | 32/100 mm | 32/100 mm |
Ángulo giratorio del cabezal (perpendicular) | ± 90 ° | ± 90 ° | ± 90 ° |
cón de huso (extremo/cara) | MT3 M.T.4 | Mt4 | Mt4 |
Distancia desde la nariz del huso a la superficie de la mesa de trabajo | 80-480 mm | 80-480 mm | 80-480 mm |
viaje de husillo | 130 mm | 130 mm | 130 mm |
viaje de rayo | 500 mm | 500 mm | 500 mm |
Paso de velocidad del huso (extremo/cara) | 6 12 | 6 12 | 6 12 |
Rango de velocidad del huso (extremo/cara) 50Hz | 90-1600 /38-1280 (R /min) | 90-1600 /38-1280 (R /min) | 90-1600 /38-1280 (R /min) |
60Hz (4 polos) | 110-1920 /45-1540 (R /min) | 110-1920 /45-1540 (R /min) | 110-1920 /45-1540 (R /min) |
Paso de alimentación automática del huso (extremo/cara) | 3 | 3 | 3 |
Rango de husillo de alimentación automática (extremo/cara) | 0.12 0.18 0.25 | 0.12 0.18 0.25 | 0.12 0.18 0.25 |
Tamaño de la mesa de trabajo | 800 × 240 mm | 800 × 240 mm | 1000 × 240 mm |
Viaje hacia adelante y después de la mesa de trabajo | 300 mm | 300 mm | 300 mm |
Izquierda y el viaje derecho de la mesa de trabajo | 585 mm | 585 mm | 785 mm |
Viaje vertical de la mesa de trabajo | 400 mm | 400 mm | 400 mm |
Min. Distancia del eje del husillo a la columna | 290 mm | 290 mm | 290 mm |
Potencia (final/cara) | 0.75kW (1hp) /1.5kw | 1.1kw (1.5hp) /1.5kw | 1.5kW (2HP) /1.5kw |
Potencia de la bomba de enfriamiento | 0.04kw | 0.04kw | 0.04kw |
Peso neto / peso bruto | 930 kg/1030 kg | 933kg/1033kg | 950 kg/1050 kg |
Tamaño de embalaje | 1020 × 1350 × 1850 mm | 1020 × 1350 × 1850 mm | 1220 × 1350 × 1850 mm |
