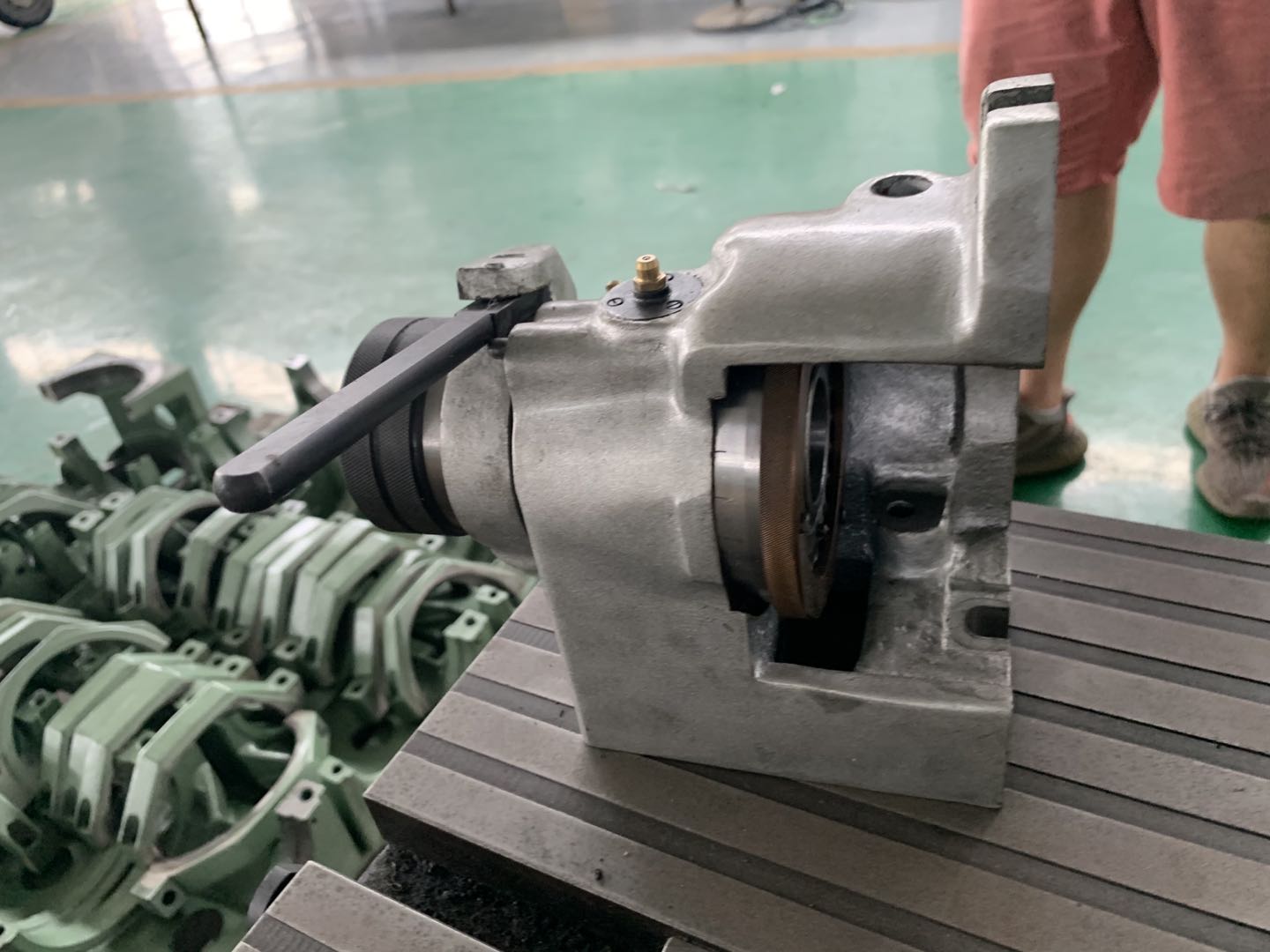

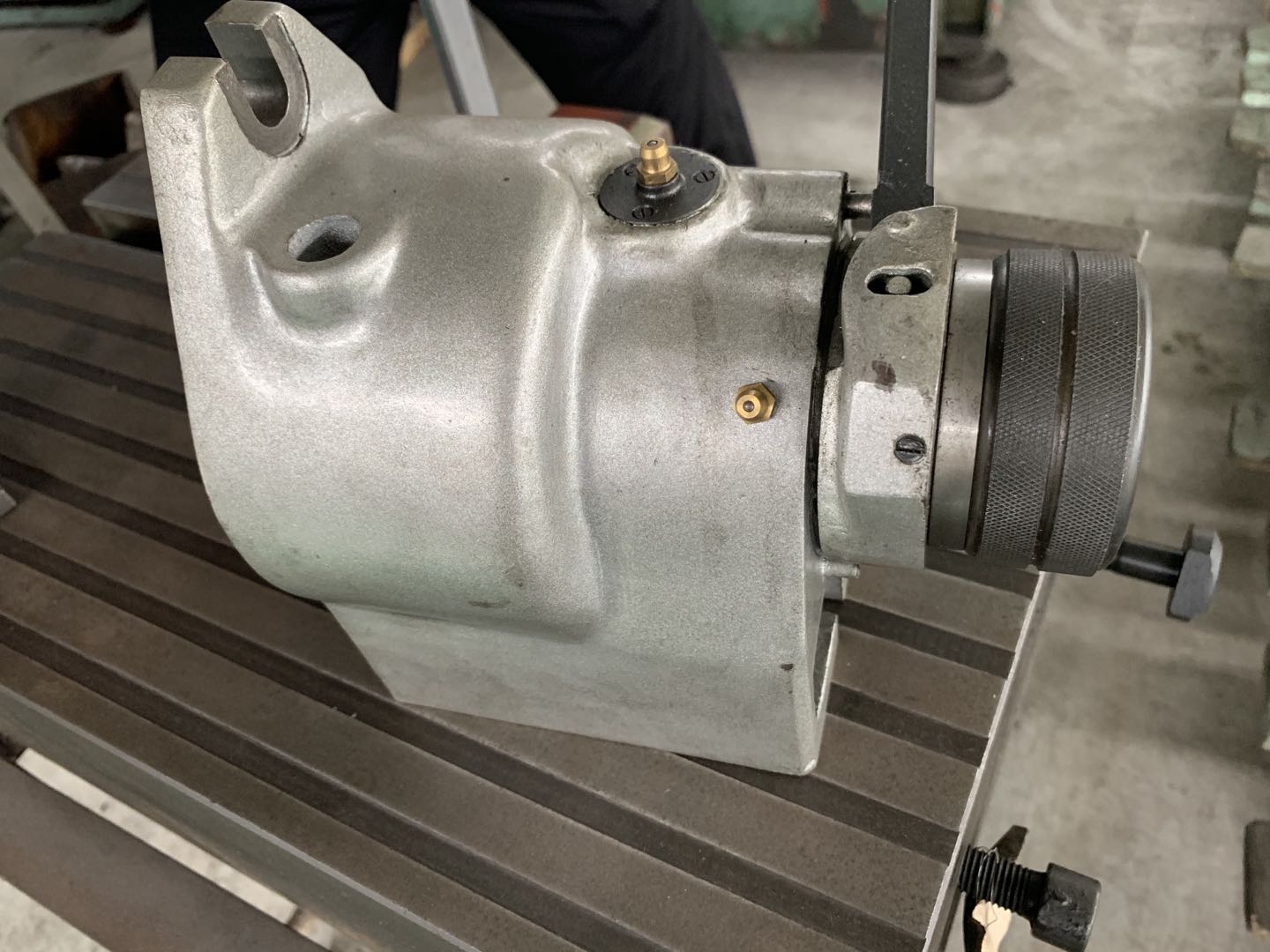

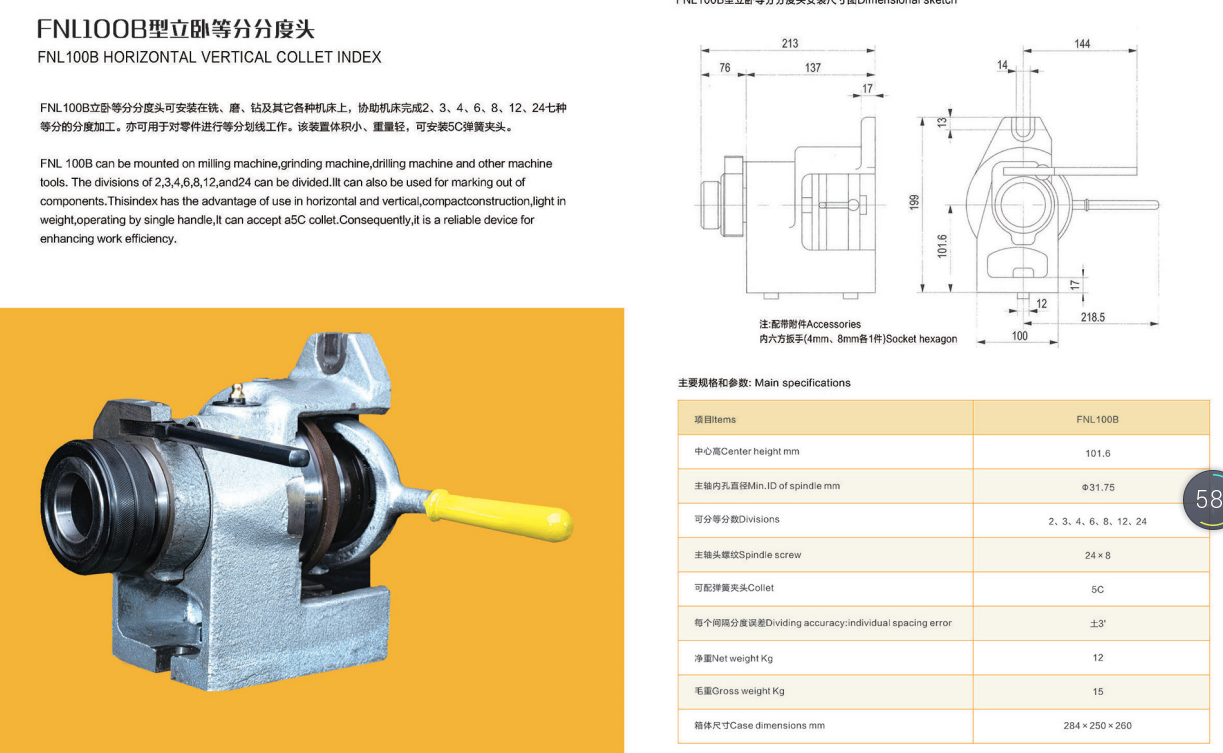

Índice collex vertical horizontal FHL100B
| Cantidad: | |
|---|---|
TSK Series Tilting Rotary Table Características:
Esta es una tabla de diseño precisa para fresado, aburrido y otras máquinas herramientas. Esta tabla permite la indexación, la cara y otros
Trabajo para llevar a cabo rápidamente con extrema precisión.
Rango de tilitización 0-90 grados desde la posición horizontal a la vertical, 1 rotación del mango es igual a 3 grados, 5 minutos de lectura inclinada.
Escala Vernier de 10 segundos.
Tabla Dial 1 minuto de graduaciones.
Grados rápidos: Pin de muesca divisoria y 24 agujeros en 15 grados alrededor del espaciado rápido y preciso.
Tiempo de configuración mínimo
Construcción resistente
PRESUPUESTO:
PRESUPUESTO | TSK160 | TSK250 | TSK320 | TSK400 |
Diámetro de la mesa (mm) | Φ160 | Φ250 | Φ320 | Φ400 |
Mose Taper del orificio central | Mt2 | Mt3 | Mt4 | Mt4 |
Diámetro del orificio central (mm) | Φ25*6 | Φ30*6 | Φ40*10 | Φ40*10 |
Ancho de T-lot (MM) | 10 | 12 | 14 | 14 |
Ángulo adyacente de la ranura T | 90 ° | 60 ° | 60 ° | 60 ° |
Ancho de la tecla de localización (mm) | 12 | 14 | 18 | 18 |
Módulos de Worm and Worm Gear | 1.5 | 2 | 2.5 | 3.5 |
Relación de transmisión del engranaje de gusano | 1:90 | |||
Graduación de la mesa | 360 ° | 360 ° | 360 ° | 360 ° |
Mesa inclinada | 0 ° ~ 90 ° | 0 ° ~ 90 ° | 0 ° ~ 90 ° | 0 ° ~ 90 ° |
Lectura de la rueda manual | 1 ' | 1 ' | 1 ' | 1 ' |
Valor mínimo de Vemier | 10 ″ | 10 ″ | 10 ″ | 10 ″ |
Lectura mínima de la inclinación Vemier | 2 ' | 2 ' | 2 ' | 2 ' |
Precisión de indexación | 60 ″ | 60 ″ | 60 ″ | 60 ″ |
Rodamiento máximo (con tabla hor) kg | 100 | 200 | 250 | 300 |
Cojinete máximo (con vert de mesa) kg | 50 | 100 | 125 | 150 |
Peso neto kg | 36 | 80 | 135 | 280 |
Peso bruto kg | 44 | 93 | 150 | 305 |
Dimensiones de casos mm | 420*380*300 | 550*430*330 | 630*490*395 | 830*600*460 |
Boceto de instalación y dimensión:
Modelo | Ts k160 | TS K200 | TS K250 | TS K320 | TS K400 |
A | 255 | 296 | 310 | 380 | 500 |
B | 172 | 213 | 252 | 322 | 400 |
C | 168 | 186 | 235 | 252 | 306 |
D | Φ160 | Φ200 | Φ250 | Φ320 | Φ400 |
E | 11 | 14 | 16 | ||
F | 138 | 175.5 | 199 | 241 | 295 |
H | 100 | 120 | 140 | 175 | 217 |
L | 160 | 180 | 205 | 255 | 320 |
M | Mt2 | Mt3 | Mt4 | ||
P | 40 | 50 | |||
d | F25 | Φ30 | 40 | ||
h | 6 | 10 | |||
