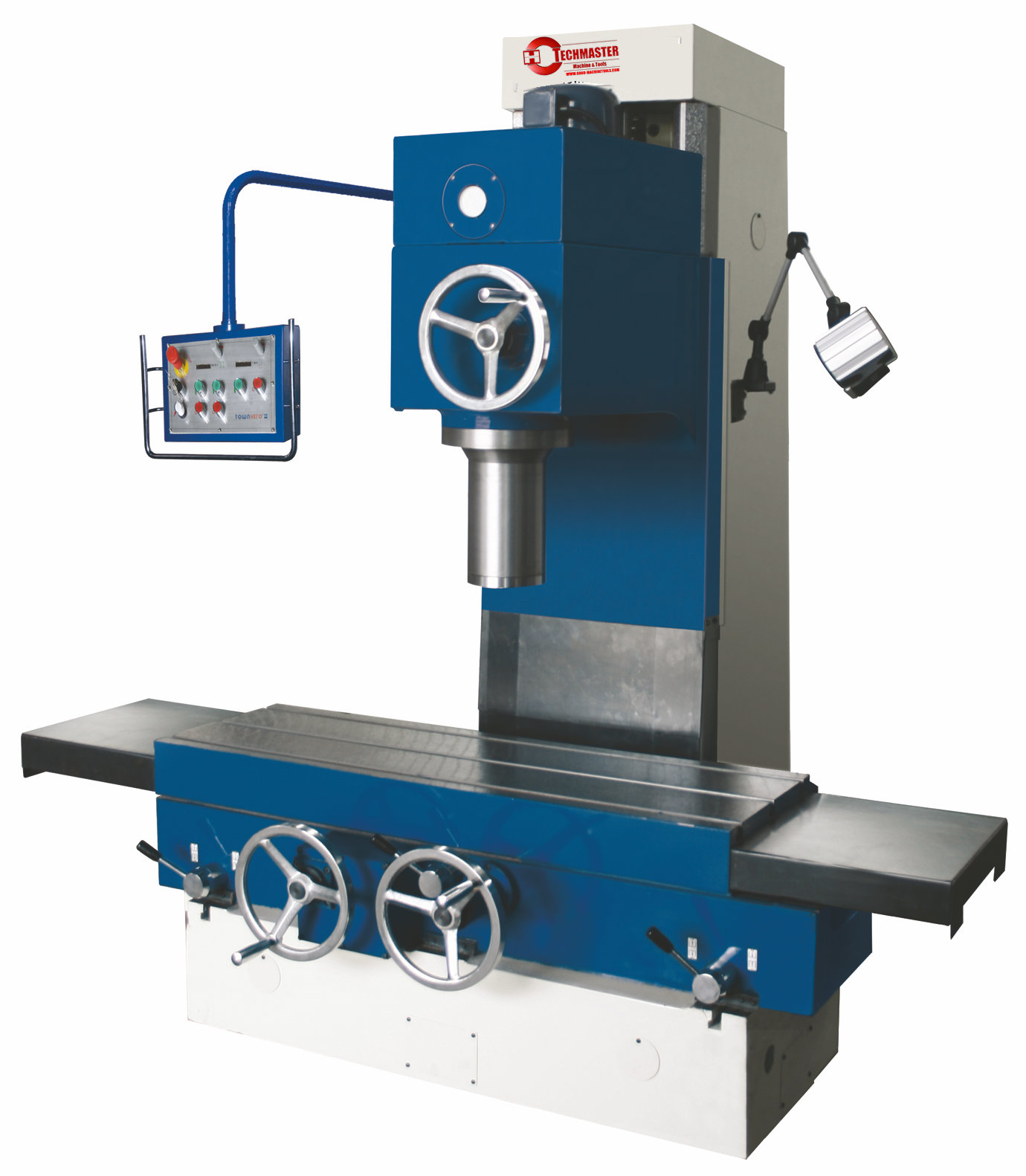

Verticval Fine Boring & Molling -Milling Machine
Cantidad: -
T170S
● Tanto la rotación como la toca del huso se realizan mediante un ajuste Saeed frecuente y sin paso, y hay una pantalla de caracteres en la lectura digital. El rango de ajuste de velocidad es amplio; Es muy conveniente de operar. La alimentación del huso y el movimiento rápido pueden convertirse rápidamente por resistencia a la regulación.
● La rueda manual que controla el movimiento vertical del huso está diseñado en el carro para que la operación sea conveniente y fácil.
● El huso está diseñado con un dispositivo de centrado rápido para mejorar la eficiencia de trabajo.
● La máquina está diseñada con el dispositivo de medición de la herramienta para el diámetro del orificio de perforación para que la
operación ● Compensación sea conveniente y mejore la operación de procesamiento
● La conversación entre el operador y la máquina puede ser realizada por la lectura digital en la máquina, esto hace que la operación sea muy conveniente y fácil
● Movimiento de cada parte de la máquina se puede controlar mediante PLC, la máquina se da cuenta del procesamiento automático del hoyo y el retorno del spindle, así como la entrada de parámetro de boreo.
★ Parámetro
ELEMENTOS
Max. diámetro aburrido Mm φ170 Max. profundidad aburrida Mm 400 Max. Diámetro de perforación y enrollamiento Mm φ30 Velocidad del huso r/min 80-1000 Alimentación del huso Mm/min 14-810 Velocidad de movimiento rápida del huso MM/MIM 810 Viaje de husillo Mm 500 Distancia entre la cara del extremo del huso y la mesa Mm 0-500 Distancia entre el eje del huso y el plano vertical del carro Mm 330 Max. Viajamiento longitudinal de la mesa de trabajo Mm 1100 Max. Viaje cruzado de la mesa de trabajo Mm 80 Tamaño de la mesa de trabajo (W*L) Mm 400*1250 Cantidad de ranura 't ' Como. 3 Precisión dimensional del agujero aburrido
H7 Precisión de mecanizado Redondez Mm 0.005 Cilindricidad Mm 0.01/300 Rugosidad de la superficie aburrida Um RA2.5 Potencia del motor principal KW 3 Dimensiones generales (L*W*H) Centímetro 210*143*201 Dimensiones de embalaje (L*W*H) Centímetro 182*177*219 NW/GW kg 2500/2800
