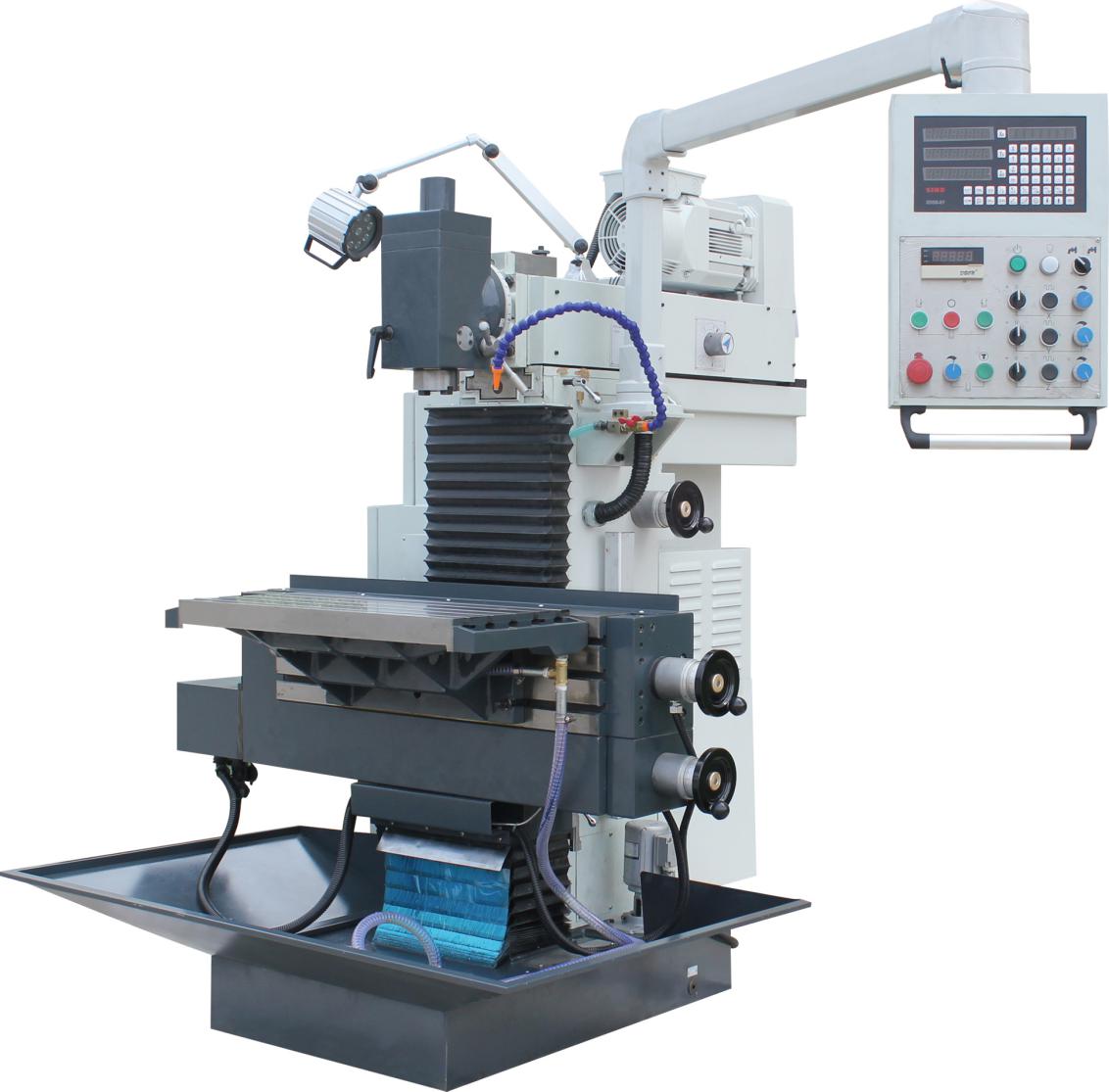

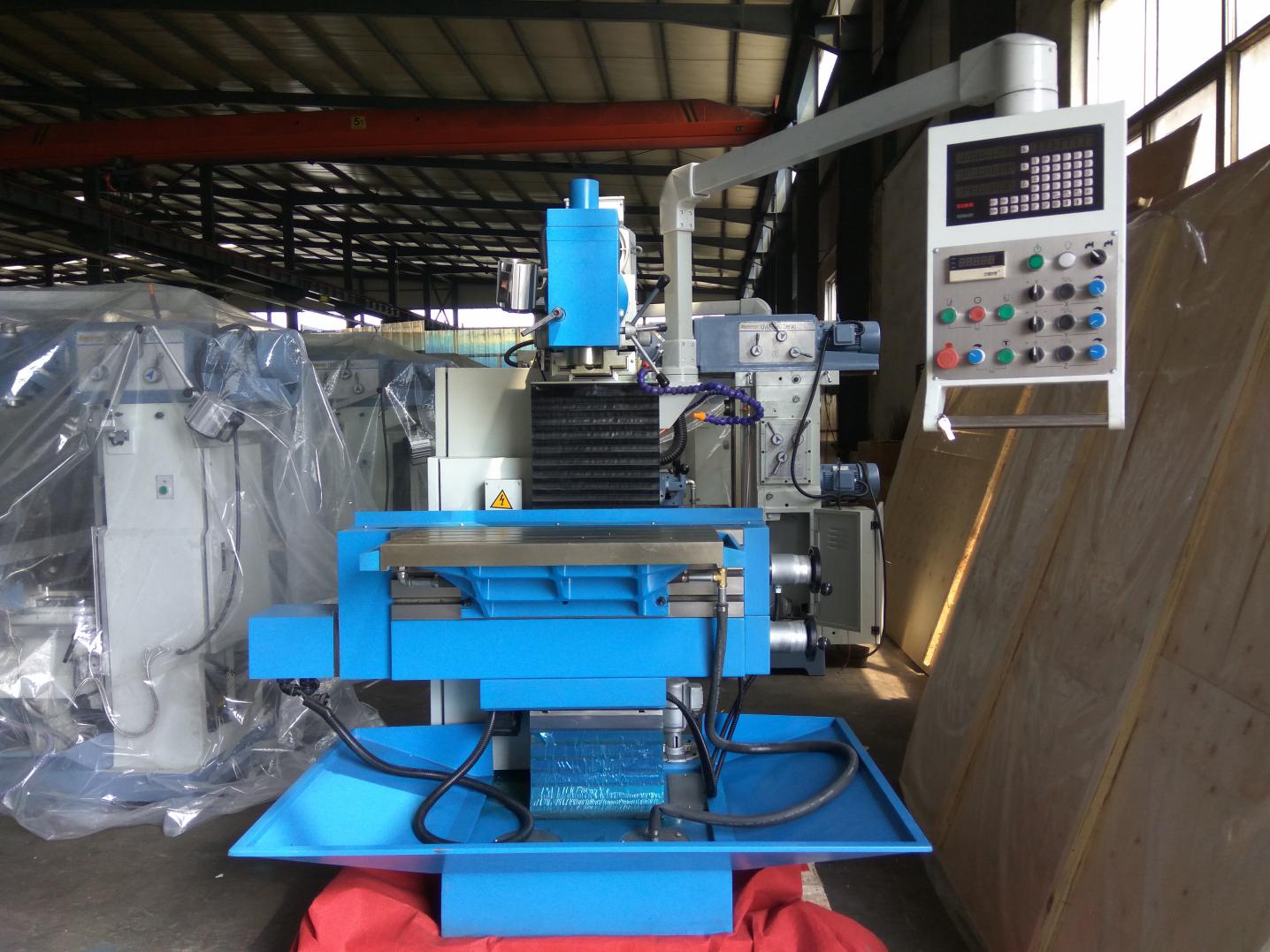

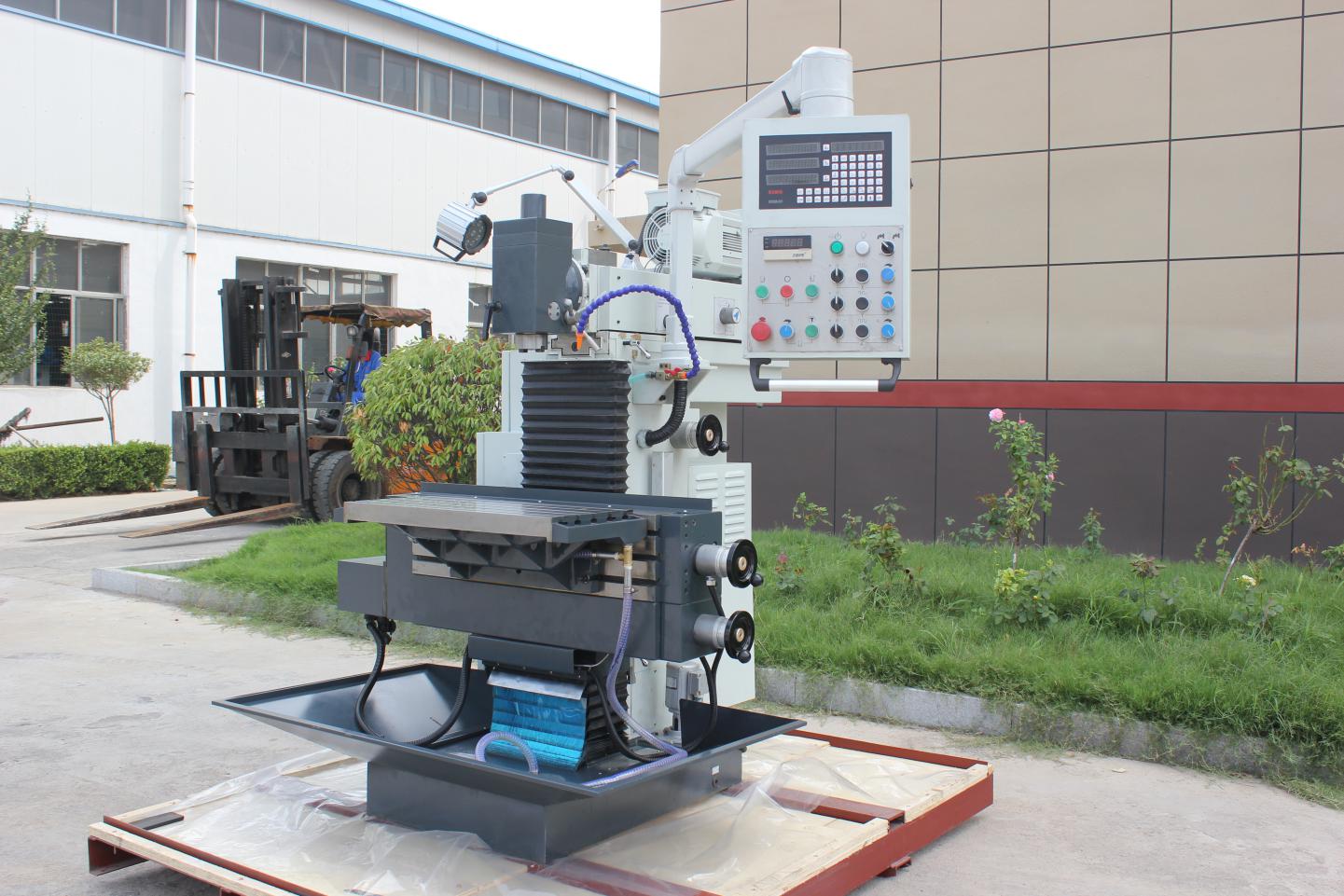

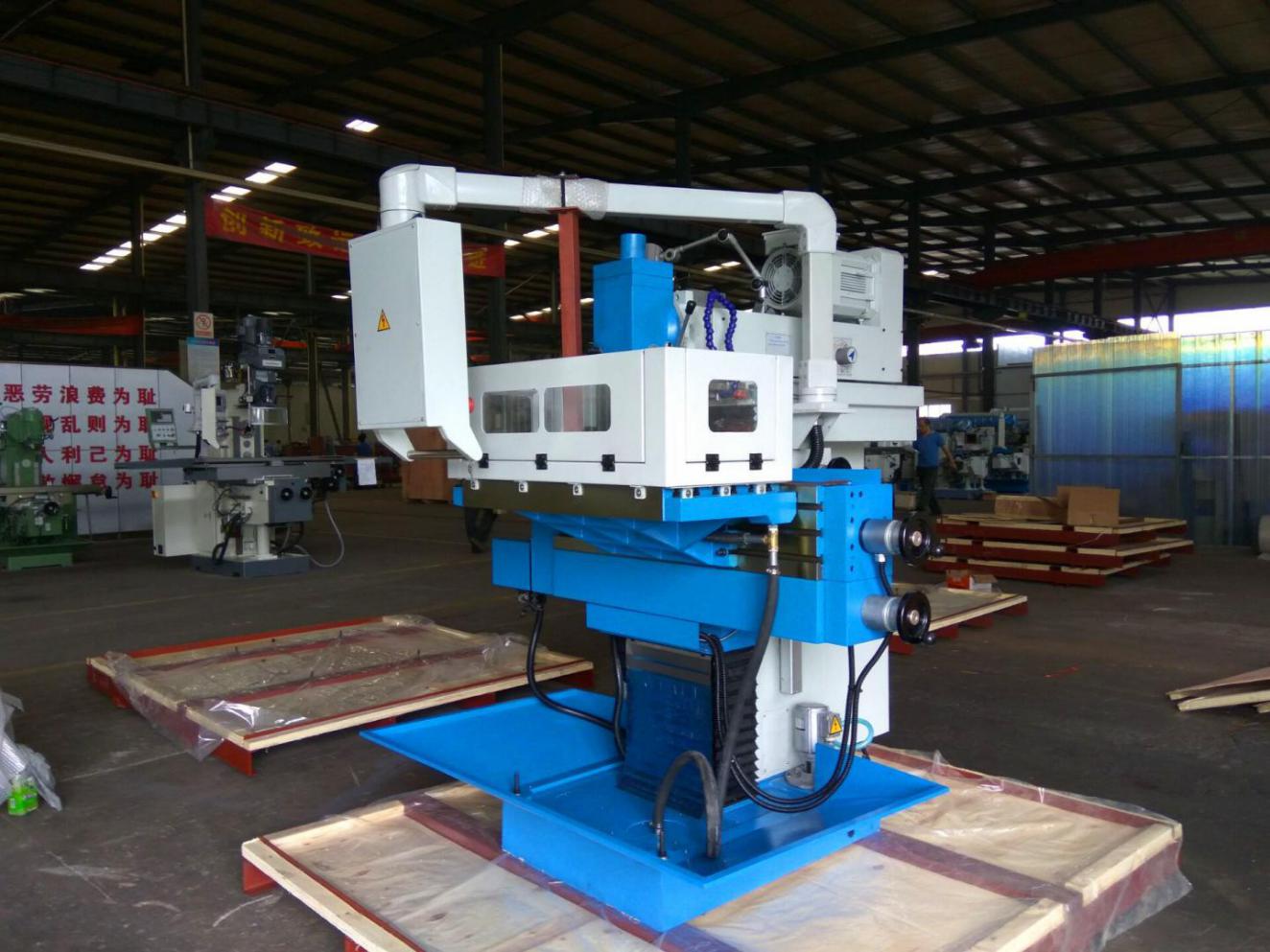

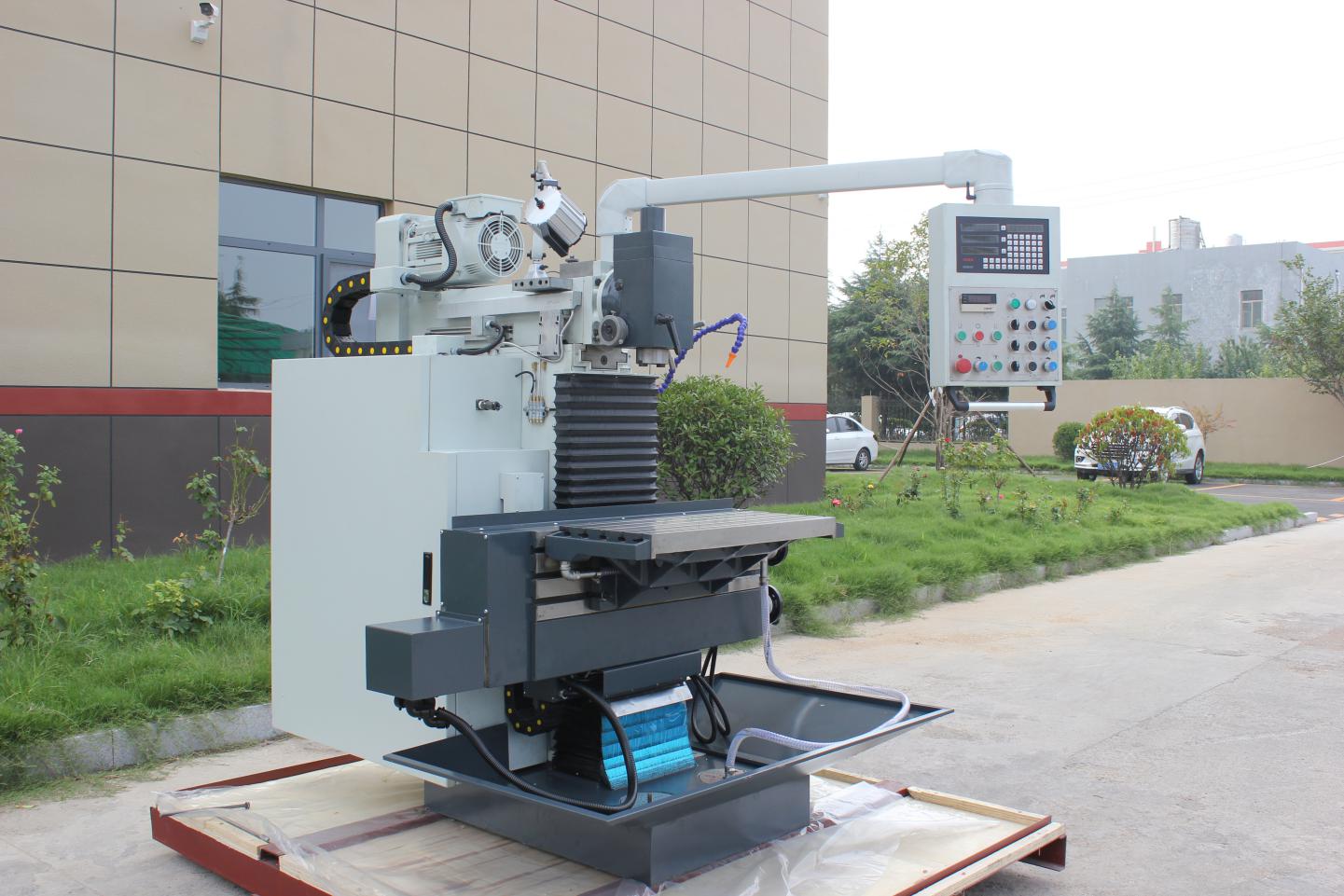

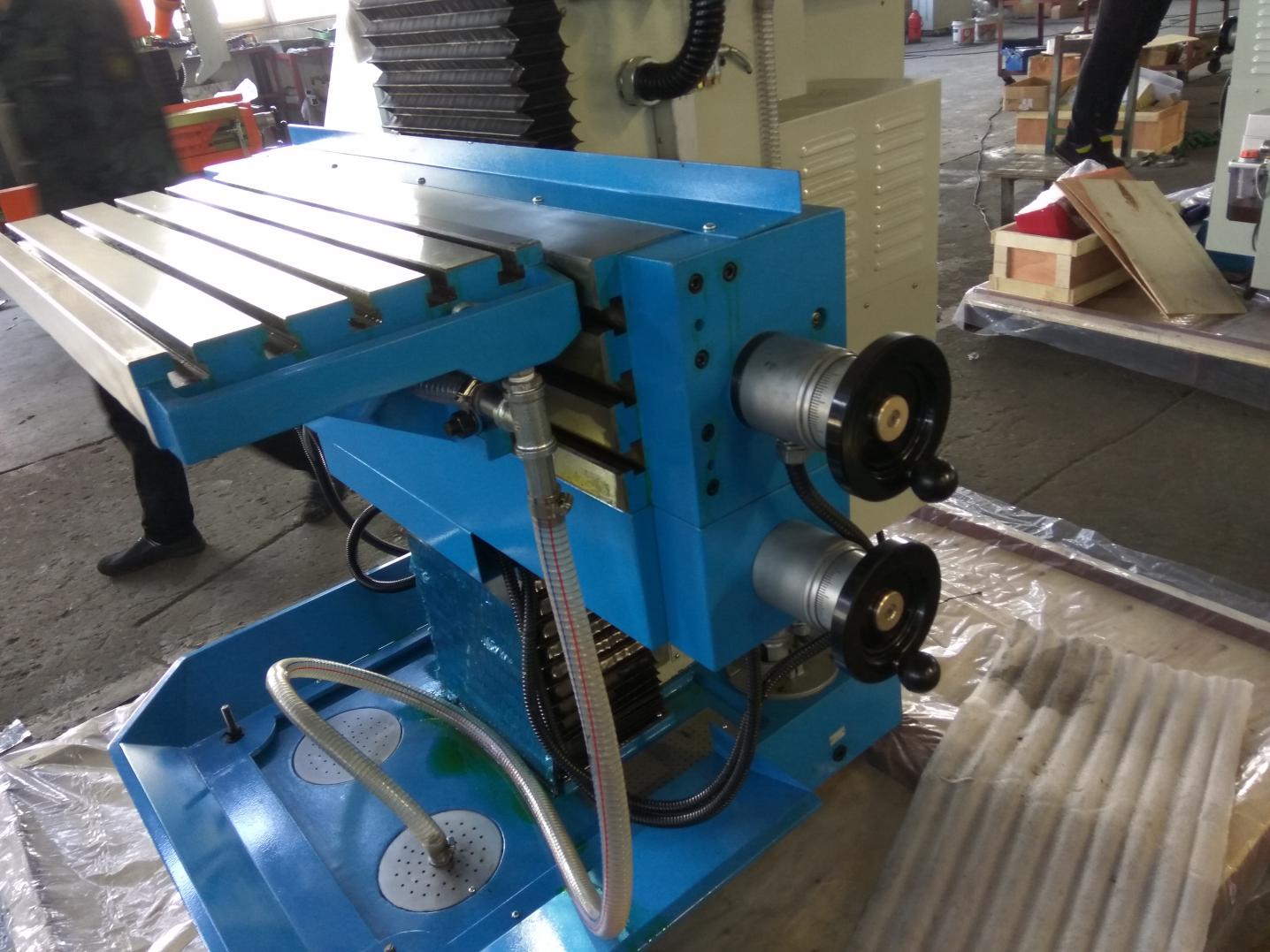

Máquina de fresado de herramientas XL8145
Cantidad: -
XL8145
1. Características de la máquina
A 、 、 Tornillos de pelota y servomotores adoptados en 3YZ 3 eje para alimentos fáciles y precisos
B 、 cabezal de corte vertical infinitamente variable con un giro ± 90 ° y el huso controlado por un motor de frecuencia variable.
C 、 Vuelva electrónica a mano adoptada en XYZ 3 eje, operación fácil
D 、 Lubricación automática de aceite , sistema de enfriamiento, bandeja de colección de chips, CE Schneider Electric son estándar.
2. Especificaciones de la máquina
especificación
unidad
XL8132
XL8140
XL8145
Dimensiones del espacio de trabajo
Mm
750*320
800*400
850*450
Dimensiones de la mesa vertical
Mm
890*225
1020*225
1190*250
T-lotes T, mesa de trabajo
Mm
(5) 14*63
(6) 14*63
(7) 14*63
T-lotes T, mesa vertical
Mm
(3) 14*63
(3) 14*63
(3) 14*63
Capacidad de carga de mesa
Kg
160
200
300
viajes
Longitudinal (x)
Mm
405
500
600
Transversal (y)
Mm
305
400
450
Vertical (z)
Mm
400
400
450
Rango de velocidad
Rpm
(2) 40-2000
(2) 40-2000
(2) 40-2000
Monte del huso
NT40
NT40
NT40
Alimenta el eje xyz
Mm/min
10-1000
10-1000
10-1000
Alimento rápido
Mm/min
1200
1200
1200
Pluma
Mm
60
60
60
Calificación del motor principal
KW
3.7
3.7
5.5
Calificación del motor de alimentación
Nuevo Méjico
X ： 7.7
Y ： 7.7
Z ： 10
X ： 7.7
Y ： 7.7
Z ： 10
X ： 10
Y ： 10
Z ： 15
Dimensiones (L*W*H)
Mm
1500*1700*1800
1500*1700*1800
1600*1800*2000
peso
Kg
1450
1550
1750
3. Equipo estándar
Equipo estándar
especificación
Lubricación automática de aceite
CE Schneider Electric
Volante electrónico
Arbores de fresado
Φ-16,22,27,32 mm
Reducción de mangas
MT1,2,3
Collet Chuck con coletas
8pcs
Barra de dibujo
Sistema de refrigerante
Bandeja de coleccionista de chips
Elementos de oscilación
Soporte externo del cenador para fresado horizontal
Lámpara de trabajo
Instrucciones de funcionamiento
