CA6250B

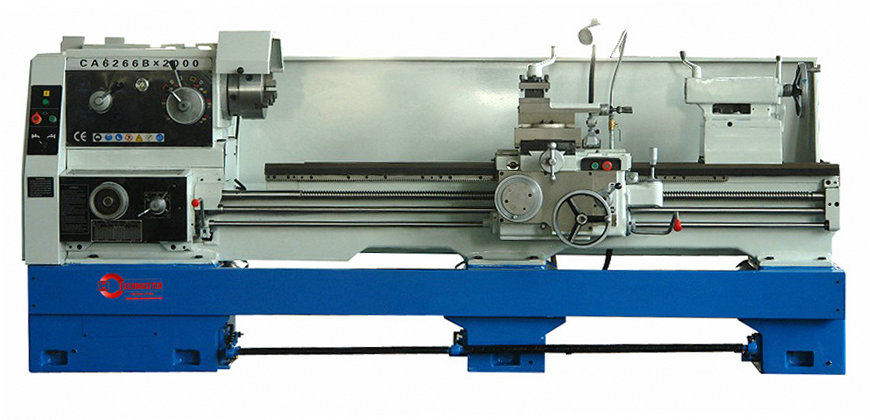

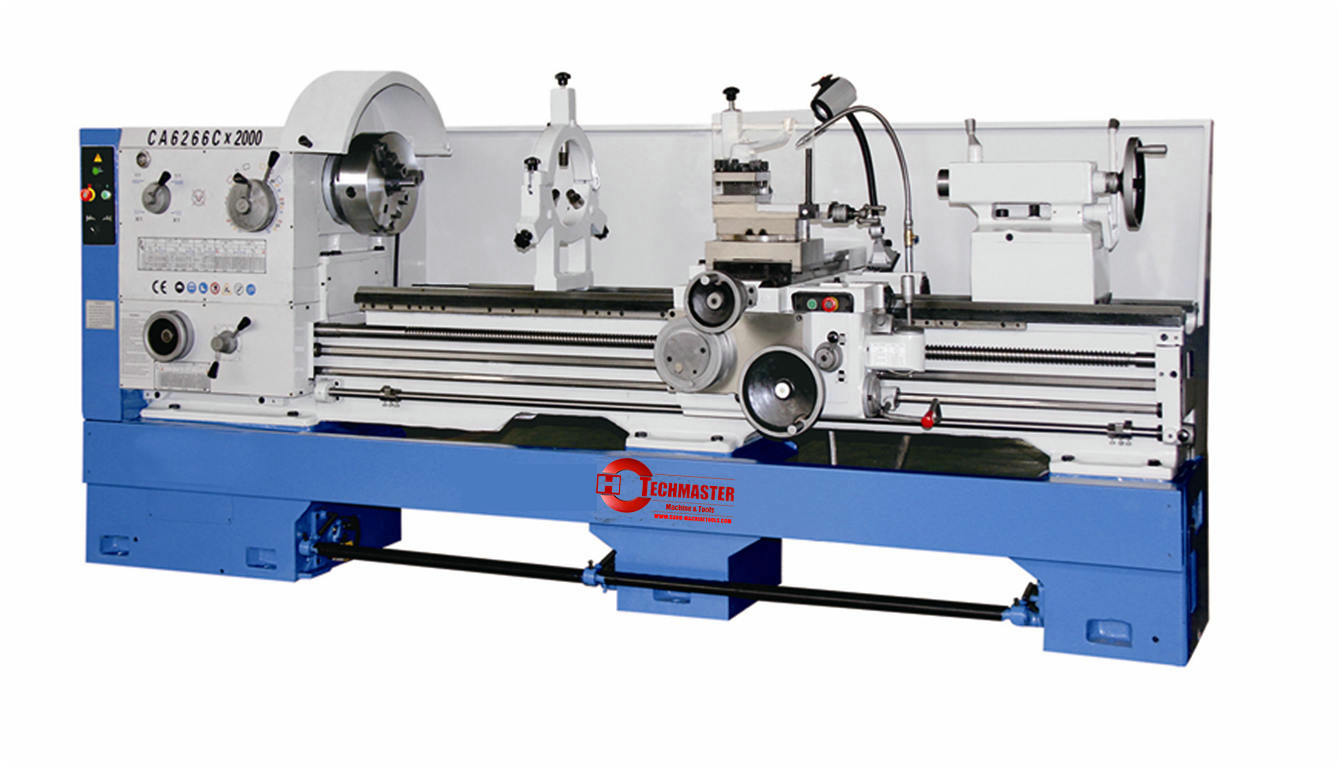

Coloque horizontal universal Tunetop CA Series CA6240B-CA6280B

Características
Swing sobre cama: 400 mm/500 mm/610 mm/660 mm/800 mm
La pieza de trabajo máxima de la pieza: 750 mm/1000 mm/1500 mm/2000 mm/3000 mm
El orificio del spindle puede ser elige entre 52 mm/80 mm/104 mm
de spindle caper: mt6
6.5kwww (5.5kwww (10kw) elige 10 mm).
Caminos de cama endurecidos y de tierra

Presupuesto

CA6140 CA6240 CA6140B CA6240B

CA6150 CA6250 CA6150B CA6250B CA6150C CA6250C

CA6161   CA6261 CA6161B CA6261B CA6161C CA6261C

CA6166   CA6266 CA6166B CA6266B CA6166C CA6266C

CA6180 CA6280 CA6180B CA6280B CA6180C CA6280C

Max .swing sobre la cama

400 mm

500 mm

610 mm

660 mm

800 mm

Max .swing sobre el carruaje

210 mm

300 mm

370 mm

400 mm

540 mm

Max .swing en Gap

__

630 mm

__

720 mm

__

830 mm

__

880 mm

__

1020 mm

Longitud de brecha efectiva

__

210 mm

__

210 mm

__

210 mm

__

210 mm

__

210 mm

Max .long longitud de trabajo de trabajo

750/1000/1500/2000/2200/3000/4000 mm

Ancho de la cama

400 mm

Sección de la herramienta de giro

25 × 25 mm

Huso

Velocidad del huso

10-1400RPM/16-1400RPM (24 pasos)

Agujero a través del huso

52 mm   , (80 mm), [105 mm]

Cón de husillo

(MT6) (φ90 1:20) [φ113: 20]

Alimentar

No. de alimento

(64 tipos) (para cada uno)

Rango de hilos métricos

(1-192 mm) (44 tipos)

Rango de hilos de pulgadas

(1-24TPI) (21kinds)

Rango de hilos de módulos

0.25-48 (módulo 39 tipos)

Rango de hilos Pitc diametrales

1-96dp (37 tipos)

Contragolimiento

Max. Viajamiento del huso

150 mm

Diámetro del huso

75 mm

Conta del   orificio central del huso de la cola

(MT5)

Motor principal

7.5kW (10hp)

Dimensiones de embalaje (L × W × H mm)

Dimensiones generales para 750 mm

2440 × 1140 × 1750

2440 × 1140 × 1750

2440 × 1140 × 1750

2440 × 1140 × 1750

2440 × 1140 × 1750

Dimensiones generales para 1000 mm

2650 × 1140 × 1750

2650 × 1140 × 1750

2650 × 1140 × 1750

2650 × 1140 × 1750

2650 × 1140 × 1750

Dimensiones generales para 1500 mm

3150 × 1140 × 1750

3150 × 1140 × 1750

3150 × 1140 × 1750

3150 × 1140 × 1750

3150 × 1140 × 1750

Dimensiones generales para 2000 mm

3650 × 1140 × 1750

3650 × 1140 × 1750

3650 × 1140 × 1750

3650 × 1140 × 1750

3650 × 1140 × 1750

Dimensiones generales para 2200 mm

4030 × 1140 × 1750

4030 × 1140 × 1750

4030 × 1140 × 1750

4030 × 1140 × 1750

4030 × 1140 × 1750

Dimensiones generales para 3000 mm

4800 × 1140 × 1750

4800 × 1140 × 1750

4800 × 1140 × 1750

4800 × 1140 × 1750

4800 × 1140 × 1750

Dimensiones generales para 4000 mm

5680 × 1140 × 1700

4800 × 1140 × 1750

4800 × 1140 × 1750

4800 × 1140 × 1750

4800 × 1140 × 1750

Peso (kg)

Longitud

GW       NW

GW       NW

GW       NW

GW       NW

GW       NW

Dimensiones generales para 750 mm

2100       1990

2170      2060

2300       2180

2380       2260

2520      2400

Dimensiones generales para 1000 mm

2190       2070

2260       2140

2380       2250

2570       2450

2720       2560

Dimensiones generales para 1500 mm

2350       2220

2420       2290

2577       2437

2810       2640

2980       2800

Dimensiones generales para 2000 mm

2720       2570

2790       2640

2940       2787

3050       2880

3260       3087

Dimensiones generales para 2200 mm

2800       2600

2940       2790

3120       2970

3390       3180

3490       3287

Dimensiones generales para 3000 mm

3300       3200

3450       3300

3600       3450

3930       3687

4220       3887

Dimensiones generales para 4000 mm

3500       3400

3750       3600

3950       3800

4580       4200

4850       4500
