BSG 50100 PLC
Cantidad: -

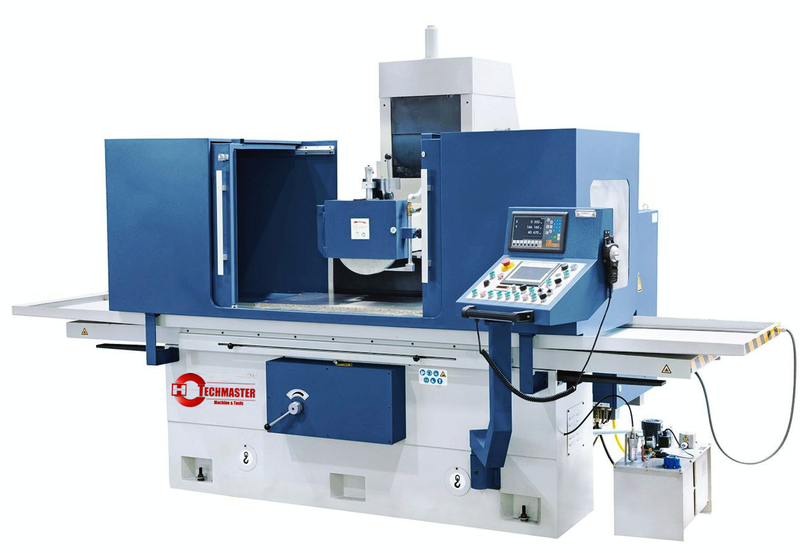

BSG 50100 PLC
La serie BSG son máquinas de molienda de superficie sólida construida, con alimento vertical automático. Todas las partes principales, como Stand, Base y Apron están hechas de hierro fundido gris de alta calidad. La amplia gama de accesorios hace que estos modelos sean muy rentables para la fabricación de herramientas y matrices.
Guía de mostrador recubierto de plástico en el eje x e y asegura un bajo efecto deslizante
Guía de mesa longitudinal V-Flat, guía de mesa cruzada de doble V
Fusillo presenta rodamientos axiales y radiales, sin espacio para la autorización.
El sistema hidráulico especial garantiza un ajuste suave de la mesa incluso a plena carga
La estructura sólidamente construida y bien soportada asegura una alta estabilidad
Alimentación vertical automática controlada digitalmente con servomotor
Se plantilla a través de la alimentación rápida a la altura de la pieza de trabajo, ajustable a la acabado y el chispas, elevación automática al final del programa
Dimensiones de la mesa 500 x 1100 mm
Cantidad / ancho de ranura T 3/18 mm
Placa de sujeción de imán eléctrico 500 x 1000 mm
Max. Viajes, longitudinal 1150 mm
Max. viajar, cruzar 560 mm
Max. Huso de distancia / Tabla 600 mm
Max. Peso de la pieza de trabajo* 700 kg
Rueda de molienda 350 x 50 x 127 mm
Velocidad de mesa, hidráulico 5 - 25 m/min
Ajuste cruzado
Ajuste automático, cruzar 0,5 - 30 mm/accidente cerebrovascular
Alimento rápido, cruzar 0 - 600 mm/min
Ajuste vertical
Ajuste automático, vertical 0,005 / 0,01 / 0,015 / 0,02 / 0,03 / 0,04 mm
Alimento rápido, vertical 0 - 300 mm/min
Potencia motora del huso de lijado 7,5 kW
Velocidad del husillo 1440 rpm
Potencia motora de la bomba hidráulica 3,0 kW
Total de carga conectada 13,2 kW
Longitud 3880 mm
Profundidad 2150 mm
Altura 2420 mm
Peso aprox. 5500 kg
* con placa de sujeción de imán
Accesorios estándar
Lectura digital de 2 ejes
Siemens Smart-Panel IE V3 con pantalla táctil
Volante electrónico
Rueda de molienda
Brida
Luz de trabajo LED
Placa de sujeción magnética
Soporte de equilibrio
Balancing Arbor
Cubiertas protectoras
Tocador paralelo
Dispositivo de desmagnetización
Dispositivo de refrigerante
Aderezo diamante
Pies de la máquina
Lubricación central
Enfriador de aceite hidráulica
Herramientas
